Buck Converter

[Doaa EEE]

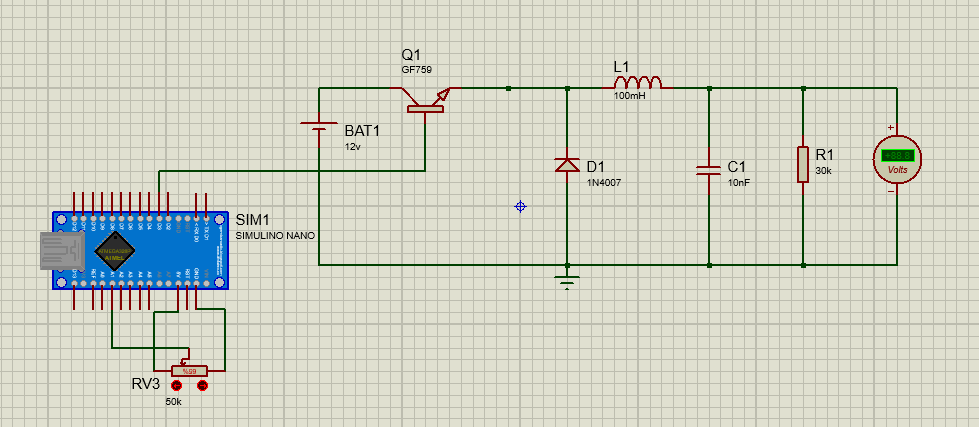

اريد شرح تفصيلي لهذاه الدائرة و ما عيوبها و اذا امكن تحسينها

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة Doaa EEE

اريد شرح تفصيلي لهذاه الدائرة و ما عيوبها و اذا امكن تحسينها

السلام عليكم ورحمة الله وبركاته
اخى الكريم


هذه الطريقة من طرق تخفيض الفولت بدون فقد فى التيار وهذه دائرة تقوم بتحويل التيار المستمر الى تيار مستمر لكن متحكم فى فولتيته -- والفولت الداخل لها 12 فولت وعليه يكون الفولت الخارج من هذه الدائرة يتراوح من 1.5 فولت الى 10.5 فولت مستمر وهذه الطريقة فى التحويل تسمى Buck converter
وتتلخص فى عمل دائرة بالارينو او بـــ 555 او بالترانزسستور تقوم بتوليد موجه مربعة تسمى PWM تقوم بتغذية قاعدة ترانزسستور والذى يقوم بتقطيع فولت التغذية والذى فى دائرتنا هو 12 فولت ويكون الخرج كما اسلفت بداية من 1.5 فولت ولا يتعدى فولت التغذية ابدا ويتم اضافة ملف ومكثف تسمى low-pass filter وعند وصول نبضة قفل لدخل الترانزسستور فان ما سيحدث هو ان الملف سيقاوم التغير المفاجىء في التيار والمكثف ايضا سيقاوم التغير المفاجىء في الجهد وبالتالى فان التاثير المشترك والناتج عن هذالتوصيل هو خروج فولت ثابت طبقا ل PWM الداخل للترانزسستور لكن عند وصول نبضة الفتح الخارجة من الدائرة التى تقوم بتوليد نبضات الPWM سوف يحدث فولت شديد ومفاجىء ناتج من الجهد العكسى يرتد الى دائرة توليد PWM ويؤدى الى تلفها فورا ... مما يستلزم وضع دايود كما هو مرسوم بالدائرة لتفادى الجهد العكسى هذا .... وهذه الظاهرة معروفة لاصدقائنا المهندسين فى دوائر الريلاى حيث يتم وضع دايود عكسى لتفادى احتراق الترانزسستور

ويمكن تحسين هذه الدائرة بتبديل الدايود العادى بدايود شوتكى حيث انه يتميز عن الدايود العادى بسرعته الفائقه فى الفتح والغلق وذلك عندما تكون نبضة الـــPWM عالية التردد... ارجو ان اكون قد وفقت فى توصيل ما لدى وبالله التوفيق

[Doaa EEE]

شكرا لشرح بس لدى مشكلة و هي عند تغير الVin لا يتغير Vout و أيضا اريد إضافة Feedback لكن لم أعرف كيفية كتابة البرنامج

[Doaa EEE]

شكرا جزيلاً
لكن ارغب في اضافة FEEDBACK لتثبيت Vout حتى و لو تغير LOAD هل لديك فكرة في كيقية برماجة Arduino لتحكم با PWM

[منى حسين]

شكرا جزيلاً
لكن ارغب في اضافة FEEDBACK لتثبيت Vout حتى و لو تغير LOAD هل لديك فكرة في كيقية برماجة Arduino لتحكم با PWM[/quote]

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة Doaa EEE

شكرا جزيلاً
لكن ارغب في اضافة FEEDBACK لتثبيت Vout حتى و لو تغير LOAD هل لديك فكرة في كيقية برماجة Arduino لتحكم با PWM

السلام عليكم ورحمة الله وبركاته
اخى الكريم

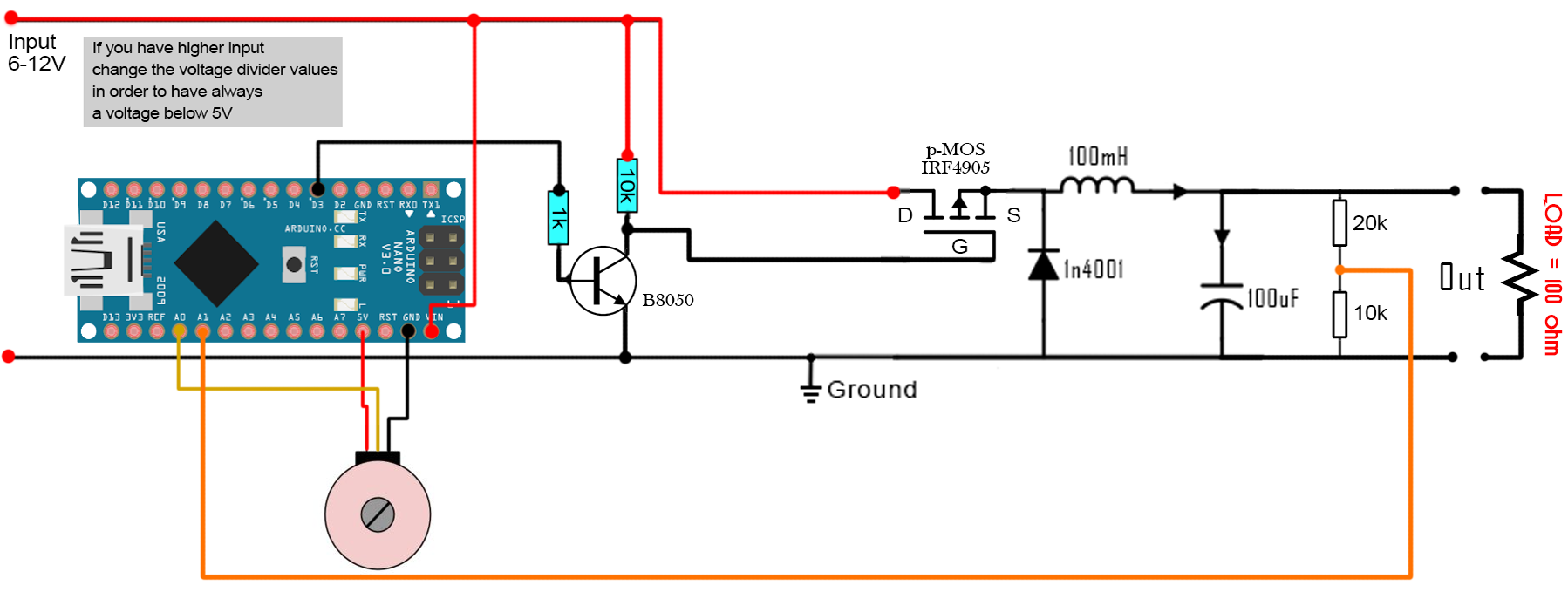

اليك اخى هذه الدائرة تستخدم الاردينو فى توليد اشارة الــــــ PWM وبها خاصية الــــ Feedback لتثبيت الفولت الخارج وللعلم توصيلة الـــFeedback هذه لكى تعمل لابد من تهيئة البرنامج لعمل هذه الخاصية






وهذا رابط الموضوع وبه كود جاهز للاستخدام


http://www.electronoobs.com/eng_circ...ut10_code2.php
