تجد شرح مفصل لهذه الدوائر هنا بدأ من المشاركة 104
http://www.qariya.info/vb/showthread...170152&page=13

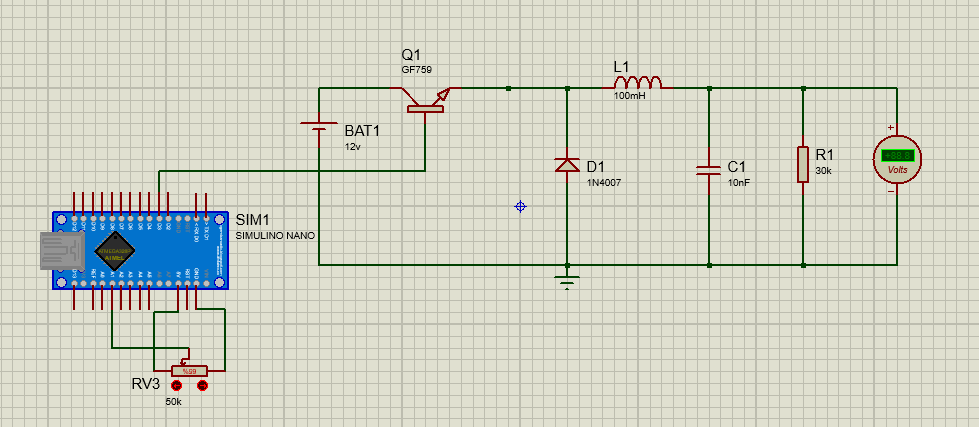

هذه حسابات هذه الدائرة و لماذا لا تعطى أكثر من 4 فولت
خرج الأردوينو سيكون اقل من 5 فولت بحسب خواص الميكرو أى أقصى ما يكون 4.8 فولت وهذا سيكون على قاعدة الترانزيستور لذا سيكون أقصى جهد على باعثه هو 4.8-0.7 سيكون حوالى 4.1 فولت و لكون الترانزيستور قدرة و جهده عالى فقد يفقد أكثر من 0.7 فولت
الآن مخرج الأردوينو يصل 40 مللى أمبير و لكون بيتا للترانزيستور 40 سيكون تيار الخرج قابل للزيادة حتى 1600 مللى أمبير و الداتاشيت تقول أقصى تيار للترانزيستور 0.5 أمبير أى ثلاث أمثال الحد الأقصى

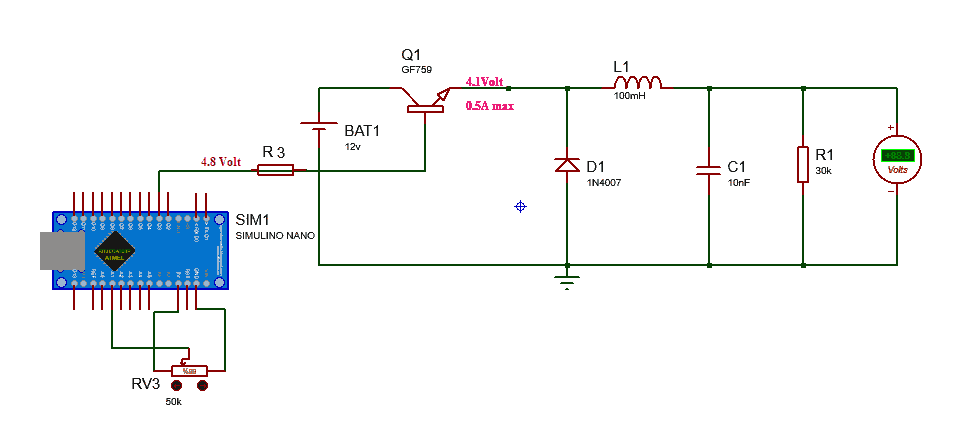

لذا يجب وضع مقاومة كما بالرسم لتحد التيار للحد الآمن
الدايود المستخدم عادى و يجب استخدام دايود سريع أو شوتكى بحسب التردد الذى تخرجه من الميكرو
بون تغذية عكسية لن تعمل الدائرة كما يجب فبدون حمل سيكون الخرج 4 فولت مهما حاولت ضبطه ثم بعد ضبطه على حمل ما ، سيتغير الخرج مع تغير التيار المسحوب
الأسهل و ألأسرع و الأدق استبدال الميكرو بمقارن مثل 311 أو 393 أو مكبر 358 فى دائرة مقارن
الميكرو سيحتاج قراءة طرف تماثلى ثم تخصصه لمتغير ثم يكرر للطرف الثانى ثم يقارن القراءتين و يقرر هل يزيد عرض النبضة أم ينقصها ثم يعيد الكرة بينما المقارن التماثلى ، لحظة وصول القيمتين تكون استجابة الخرج فى بضع نانو ثانية أو على الأكثر بضع ميكرو ثانية بحسب الدائرة
Buck Converter
