[Doaa EEE]

سلام عليكم احتاج لبرنامج Arduino يقوم باخراج PWM عن طريق PIN 3 لتحكم با Vout تستقبال اثنان Input الاول من Potiometer و ثانية FEEDBACK نقارن بينهم لتغير PWM حتى نحفظ علي Vout ثابت مهم تغير لLoad


هذا برنامج جربته قبل اضافة FEEDBACK و يوئدى الغرض بطريقة ممتازة:

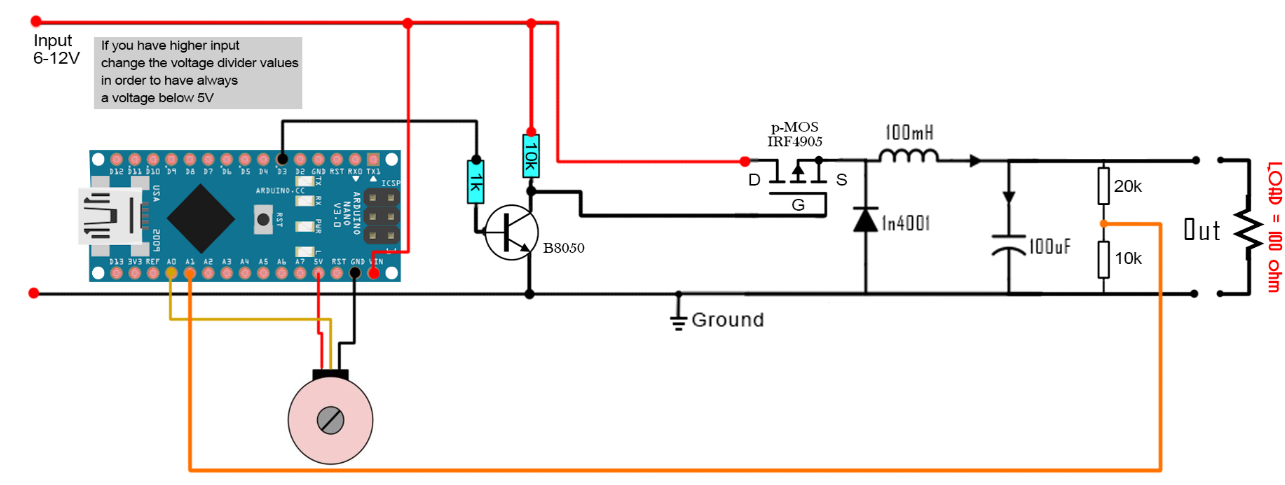

* This is an example code for a BUCK converter circuit made with arduino
* I've used arduino NANO. We have to set the timer of the PWM on pin D3
* No feedback is connected here
*/

int potentiometer = A0; //From the main potentiometer
int PWM = 3;


void setup() {
pinMode(potentiometer, INPUT);
pinMode(PWM, OUTPUT);
TCCR2B = TCCR2B & B11111000 | B00000001; // pin 3 and 11 PWM frequency of 31372.55 Hz
}

void loop() {

float voltage = analogRead(potentiometer);
int VALUE = map(voltage,0,1024,0,254);
analogWrite(PWM,VALUE);

}

لكن عند اضافة FEEDBACK كتبت هذا البرنامج ولم يعمل بطريقة جيدة، PWM لم تضهر بطريقة جيدة :

/* This is an example code for a BUCK converter circuit made with arduino
* I've used arduino NANO. We have to set the timer of the PWM on pin D3
* The feedback is connected to A1 and we set the desired voltage with a
* potnetiometer connected to A0.
*
* Subscribe: http://www.youtube.com/c/electronoobs
* webpage: http://www.electronoobs.com/eng_circuitos_tut10.php
*/


int potentiometer = A0;
int feedback = A1;
int PWM = 3;
int pwm = 0;

void setup() {
pinMode(potentiometer, INPUT);
pinMode(feedback, INPUT);
pinMode(PWM, OUTPUT);
TCCR2B = TCCR2B & B11111000 | B00000001; // pin 3 and 11 PWM frequency of 31372.55 Hz
}

void loop() {
float voltage = analogRead(potentiometer);
float output = analogRead(feedback);

if (voltage > output)
{
pwm = pwm-1;
pwm = constrain(pwm, 1, 254);
}

if (voltage < output)
{
pwm = pwm+1;
pwm = constrain(pwm, 1, 254);
}

analogWrite(PWM,pwm);
}

[ماجد عباس محمد]

معذرة وضع الموسفيت مقلوب
هذه صورة الموسفيت من الداتاشيت وستجد بداخلة دايود و سيكون فى وضعية القصر بين الدخول و الخروج

لا تثق كثيرا في المحاكيات
الأفضل استبدال الأردوينو بمقارن فهو أسرع و أضمن و أسهل و أدق فى الخرج
أما لو الهدف علمى تجريبى فقط فستحتاج لعكس جواب الشرط
