؟؟؟؟؟؟؟؟؟؟بين الريلى والترياك؟؟؟؟؟؟؟؟؟؟

[Hussain800]

السلام عليكم ورحمة الله وبركاته
اخوتى الاصدقاء اود ان استفسر عن شى وهو الفرق بين الريلى والترياك بس بشكل علمى وعملى .
نحن دائما نصمم دوائر تحكم ونستخدم فى الاحمال الريلى . وارى مشاريع ودارات الكترونية كثيرة تستخدم الريليهات وقليل مايستخدمون الترياك لمادا؟؟
هل بسبب العزل يعنى ان الريلى اضمن من حيث العزل او مادا ؟؟..
حاليا انا عندى دارة الكترونية وهى عبارة عن خلية ضوئية تشتغل بالليل وتفصل فى النهار وهده الدارة يتم فصلها وتشغيلها عن طريق ريلى وقيمة الريلى بالنسبة للحمل 10 امبير .. لمادا لايركبون بدل الريلى ترياك ؟؟ مع ان حتى الحجم يعنى حجم الترياك اصغر بكثير من الريلى وانسب خى لصغر الدارة ؟ ادا ماهو السبب الدى يجعل الشركات تستعمل الريلى بالدات؟؟..

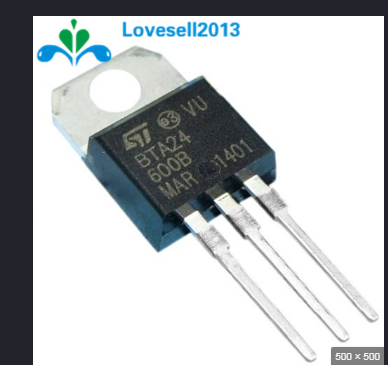

اخيرا ماارايكم هل اقوم بتغيير الريلى واركب مكانة ترياك فى الخلية الضوئية لان الترياك يتحمل الى 25 امبير فهل يركب مكان الريلى او الريلى انسب لهكدا دوائر..




والله الموفق

[عبدالله حجازى]

بالنسبه للفرق بين الرالي والترياك ..





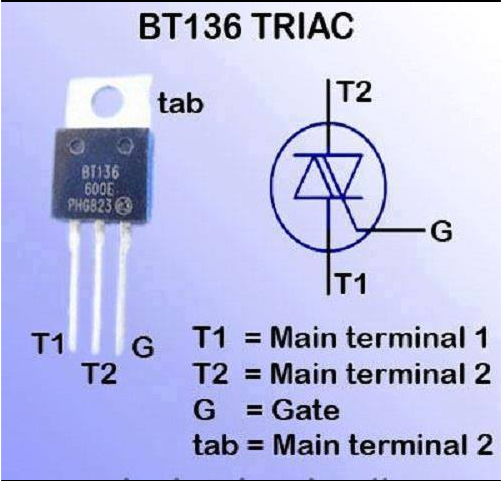

الترياك (TRIAC) هو مكون إلكتروني يستطيع تمرير التيار الكهربائي في الإتجاهين ، وكلمة (TRIAC) هي عبارة عن الحروف الأولى من (Triode for Alternating Current) .
يتحمل الترياك نفس معدل التيار والكمون الذي يتحمله الثايرستور ولكنه يسمح بمرور التيار الكهربائي في كلا الاتجاهين الأمامي والعكسي، لذلك ينوب الترياك مكان ثايرستورين موصولين على التوازي المتعاكس ولقد زود الترياك ببوابة واحدة كما في الثايريستور، يطبق عليها كمون موجب أو سالب حسب جهة التوصيل المطلوبة.
العمل الرئيسي للترياك التحكم بالاستطاعة المتناوبة دون الحاجة للتقويم.
بنية الترياك
مكن تمثيل الترياك بثايريستورين موصولين على التوازي المتعاكس
يتألف الثايريستور الأول نوع p من الطبقات نصف الناقلة P1-N1-P2-N2 يمثل الطرف A2 مصعد الثايريستور والطرف A1 مهبطه. أما البوابة فموصلة إلى الطبقة نصف الناقلة P2. يتألف الثايريستور الثاني نوع N من الطبقات نصف الناقلة N'2 P'2 N'1 P'1 يمثل الطرف A1 مصعد الثايريستور والطرف A2 مهبطه. والبوابة موصولة إلى الطبقة نصف الناقلة نوع N'1.

........

بالنسبه لأختيار الترياك أو الراليه في الدوائر ...

فهذا يعتمد علي طبيعة العمل ؟

لو هناك دائرة تتحكم في مستوي جهد معين فهنا لا يصلح الراليه ويجب استخدام الترياك .. مثل دوائر " AC Voltage Dimmer " وغيرها من التطبيقات ..

ويستخدم الترياك في الدوائر اللتي تحتاج الي سرعه فتح وغلق .. للتيار

بالنسبه للراليه


* الريليه Relay :
يُعد أحد أهم العناصر الكهربيه فى الدوائر الإلكترونيه وهو عباره عن مفتاح ميكانيكى يتم التحكم فيه كهربيا عن طريق جهد يُطبق على الملف الموجود بداخله .

يُعتبر الريليه من عنصر تحملى اكثر منه الكترونياً يتوفر باحجام ومختلفه وبقدرات تحمل مختلفه تبدأ من 1ampere حتى 60ampere .
وتتوفر بجهود متعدده مثل 220v 60v 48v 36v 24v 12v 9v 6v .

وله دور كبير فى الدوائر الصناعيه ويحل محل الكونتاكتور فى بعض الدوائر نظراً لصوت الكونتاكتور العالى عند الفتح والقفل .
ويحل محله لتوفر ريليهات ذات تحمل تيار عالى يصل كما تم ذكره الى 60 امبير .

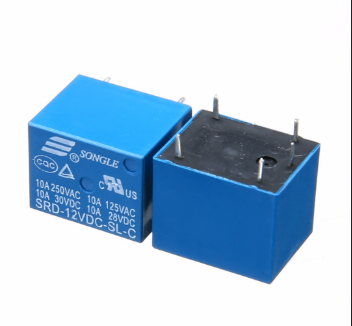

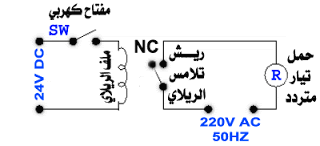

شكل الريليه :






ومن استخدامات الريليه الوصول بمرحله الخرج النهائي من خلال التحكم بالجهد المطبق على الريليه وذلك بستخدام ترانزستور تياره لا يتعدى 1 امبير

*ملاحظه :
يجب الأخذ بالإعتبار الزمن الذى يستغرقه الريليه للفتح والقفل وينشأ هذا الزمن عن الاجزاء الميكانيكيه داخله
لذلك لا يجب استخدام اليليهات فى الدوائر التى تحتاج لسرعات عاليه
ويمكن الإستغناء عن الريليه باستخدام مفاتيح السيلكون او الثايروستات

*استخدامات اخرى :
يستخدم فى اجهزه plc ودوائر المصاعد وفى دوائر التحكم الالى ويستخدم فى تخفيف الحمل الكهربى عن المفاتيح ويستخدم فى التحكم بخطوط قدره عن طريق خطوط تحكم اخرى
ووصل وقفل اكثر من دائره مع بعضهم البعض .

* أجزاء الريليه :
1- ملف مغناطيسى : يستخدم فيه المغناطيس الكهربى وهو عباره عن سلك ملفوف حول قلب من الحديد وعند مرور تيار فى السلك يتولد مجال مغناطيسى فيتحول القلب الى مغناطيس .
2- مفتاح : عندما يمر تيار فى الملف ويتحول القلب الى مغناطيس ينجزب طرف المفتاح ليغلق الدائره .

* أنواع الريليه :
يوجد انواع مختلفه من الريليهات تختلف حسب عدد الارجل ونقط التلامس ومنها يختلف عدد الاقطاب .
1- ريليه ذو قطب واحد وتحويله واحده :
اى ان المفتاح مثل المفتاح العادى له نقطه تلامس واحد فقط


بالنسبه للعزل الكهربي فهنا يمكنك استخدام " فوتو ترياك " للتحكم في فتح وغلق الترياك .. وهنا يتحقق العزل الكهربي مثل الراليه ...

والخلاصه المصنع أو انت وحدك من تسشتطيع ان تحدد متي استخدم راليه أم ترياك

بالتوفيق

[ماجد عباس محمد]

أضيف لما تفضل به الأخ الفاضل عبد الله أن الريلاى يناسب جميع الأحمال أخذا فى الإعتبار التيار المار الخ بينما التراياك كشأن أغلب أشباه الموصلات يعانى مع الأحمال الحثية و لا يناسب الأحمال السعوية

أيضا الريلايات تجد منها أى تركيبة من الأطراف تريدها كأن تجد مثلا 8 مسار 2 إتجاه 8PDT و أيضا تجد بعضها متصل و يفصل بالتشغيل و بعضها فاصل و يتصل بالتشغيل كما تجد البعض به كلا النوعين معا و كل هذا لا يوجد فى التراياك فهو مسار وحيد إما متصل أو فاصل
و أخيرا يوجد نوع يحتفظ بالحالة عند إنقطاع التيار وكان أساس السنترالات قبل الأنواع الإلكترونية

[Hussain800]

السلام عليكم ورحمة الله وبركاته
بارك الله فيكم اخوتى عبدالله حجازى واخى ماجد عباس وكما عودتمونا على الردود والتوضيح الجيد والشرح الوافى.
انا حاليا فهمت انو دائما الريلى افضل لانو مجالو اوسع وممكن تركب معو كونتاكتور وغيرو ..تمام
على العموم انا حاليا عندى دارة لخلية ضؤئية ولاكن تشتغل عن طريق ترياك واريد ادا سمحتو من خلال خبرتكم ان توضحو لى الاتى
1-هل تصميم هدا الدارة جيد جدا (ويعتمد عليه ام لا ).
2- هل يمكن تعديل الدارة بحيث يتم تركيب ريلى بدل الترياك وهدا اهم شى

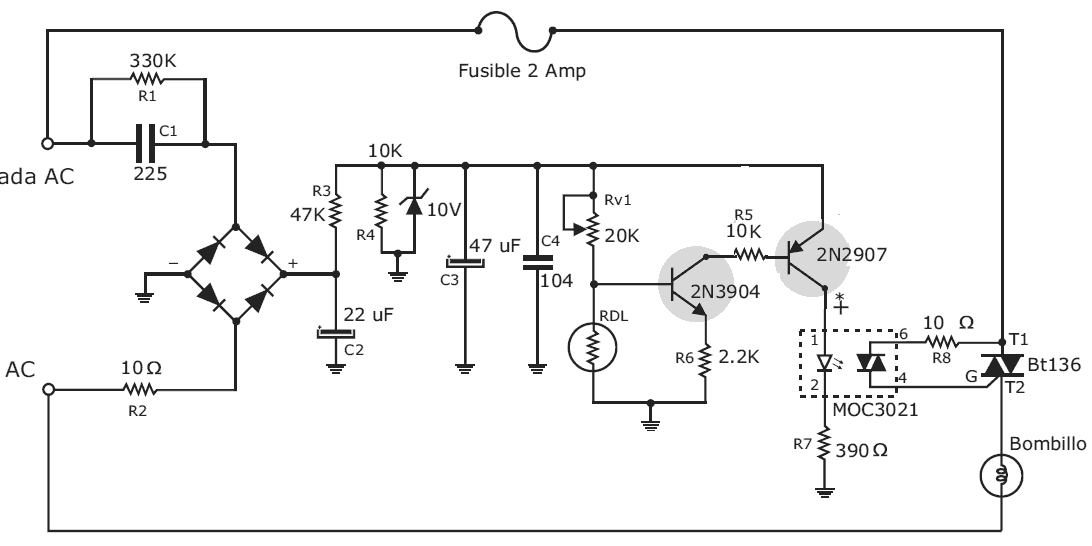

وهده صورة الدارة

والله الموفق

[ماجد عباس محمد]

توصيل الترانزيستور 2N2907 مقلوب - المجمع مع الباعث

[Hussain800]

السلام عليكم ورحمة الله وبركاته
والله عرفت ان رح ترد على الموضوع وبسرعة كما عودتنا دائما
ياريت ادا امكن اخى ماجد توضح بالرسم ولو على الجزء الاخير يعنى جزء مكان تركيب الريلى وهل الغى الترياك او العازل الضوئى او الاثنين معا . لان قلبت الترانزيستور ولم يتغير شئ ؟؟ ولاكن ليس عمليا الصراحة على برنامج محاكاه
والله الموفق

[ماجد عباس محمد]

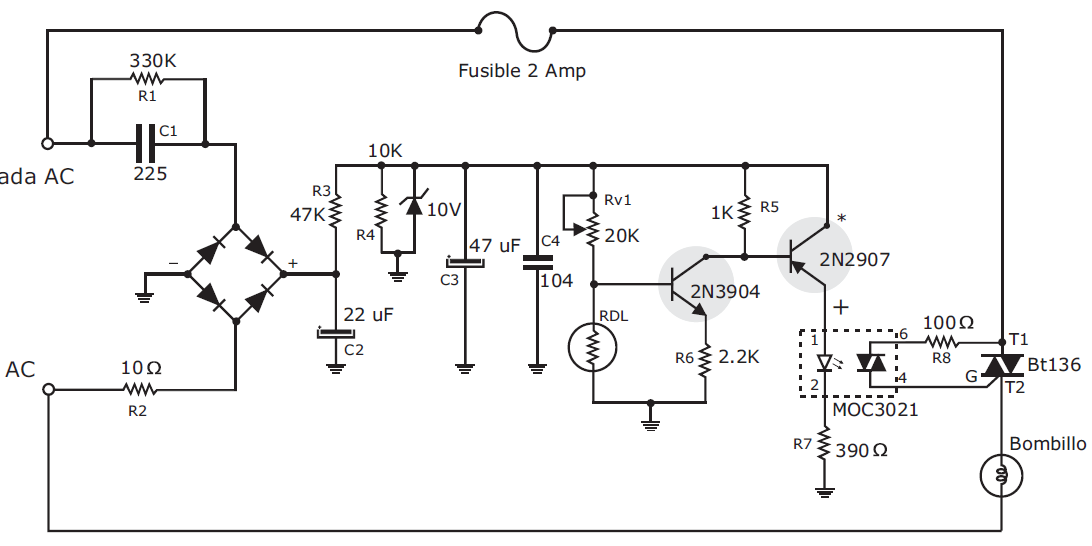

هذه هى الدائرة

بالنسبة للمحاكى فأرجو أن تتأكد من رقم الأوبتو و الا يكون أى رقم و تعدل الرقم يدويا ثم قم بقياس الفولت مرحلة مرحلة عندما تضع ضوء على LDR المقاومة الضوئية ثم تحجبه لترى كيفية استجابة الدائرة

[Hussain800]

السلام عليكم ورحمة الله وبركاته
بارك الله فيك اخى ماجد على التوضيح وساحاول ان اعدل على الدارة بالرغم من انى الى الان لم اجد الابتو كبلر للترياك
