طلب مساعده فى الريلاى وموتور المياه

[ehabdiesel]

السلام عليكم اعضاء المنتدى الكرام

مبدأيا انا هاو ولست محترف
ولدى استفسار
لدى موتور مياه 1 حصان يعمل بمفتاح وغساله اوتوماتيك وبالطبع عندما تحتاج العساله المياه يجب ان يذهب احد لفتح الموتور لها مرات عديده
فكرت بشراء 2 ريلاى الكترونى قدره 40 امبير وتوصيلهم بصمامات الغساله عبر ادبتورات 12 فولت 1 امبير(شواحن راوترات) وبالفعل نجحت الفكره واصبح الموتور يشتغل تلقائيا مع سحب الغساله للمياه ولكن ..
مع فصل الريلاى يفصل بالتدريج مما يسبب زنه فى الموتور مع الفصل
فكرت بنزع المكثف من الادابتور وجربت قياسه يعطى تقريبا 1 فولت تيار متردد !!
فكرت فى المحولات القديمه 12 فولت 1 امبير ونزعت منها المكثف فوجدت الريلاى يعمل باور ولا يقوم بتشغيل الموتور !!
المطلوب كيف اجعل الادابتور الالكترونى للراوتر يفصل لحظيا دون تدريح حتى لا تحدث مشكله بموتور المياه
وشكرا للأخوه الافاضل ..

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة ehabdiesel

السلام عليكم اعضاء المنتدى الكرام

مبدأيا انا هاو ولست محترف
ولدى استفسار
لدى موتور مياه 1 حصان يعمل بمفتاح وغساله اوتوماتيك وبالطبع عندما تحتاج العساله المياه يجب ان يذهب احد لفتح الموتور لها مرات عديده
فكرت بشراء 2 ريلاى الكترونى قدره 40 امبير وتوصيلهم بصمامات الغساله عبر ادبتورات 12 فولت 1 امبير(شواحن راوترات) وبالفعل نجحت الفكره واصبح الموتور يشتغل تلقائيا مع سحب الغساله للمياه ولكن ..
مع فصل الريلاى يفصل بالتدريج مما يسبب زنه فى الموتور مع الفصل
فكرت بنزع المكثف من الادابتور وجربت قياسه يعطى تقريبا 1 فولت تيار متردد !!
فكرت فى المحولات القديمه 12 فولت 1 امبير ونزعت منها المكثف فوجدت الريلاى يعمل باور ولا يقوم بتشغيل الموتور !!
المطلوب كيف اجعل الادابتور الالكترونى للراوتر يفصل لحظيا دون تدريح حتى لا تحدث مشكله بموتور المياه
وشكرا للأخوه الافاضل ..

السلام عليكم ورحمة اللهوبركاته
اخى الكريم

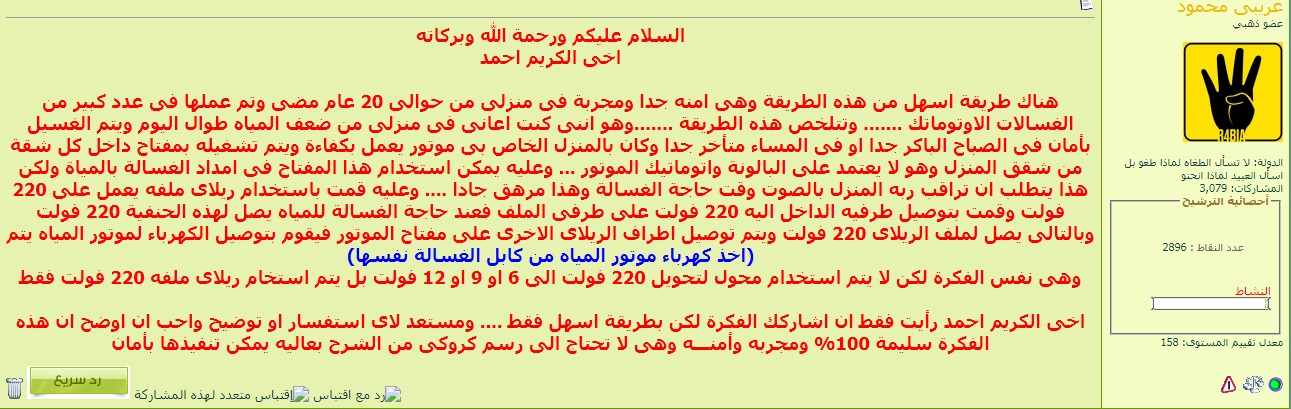

هذا الموضوع تم عرضه بالمنتدى سابقا وهذه مشاركتى فى الموضوع

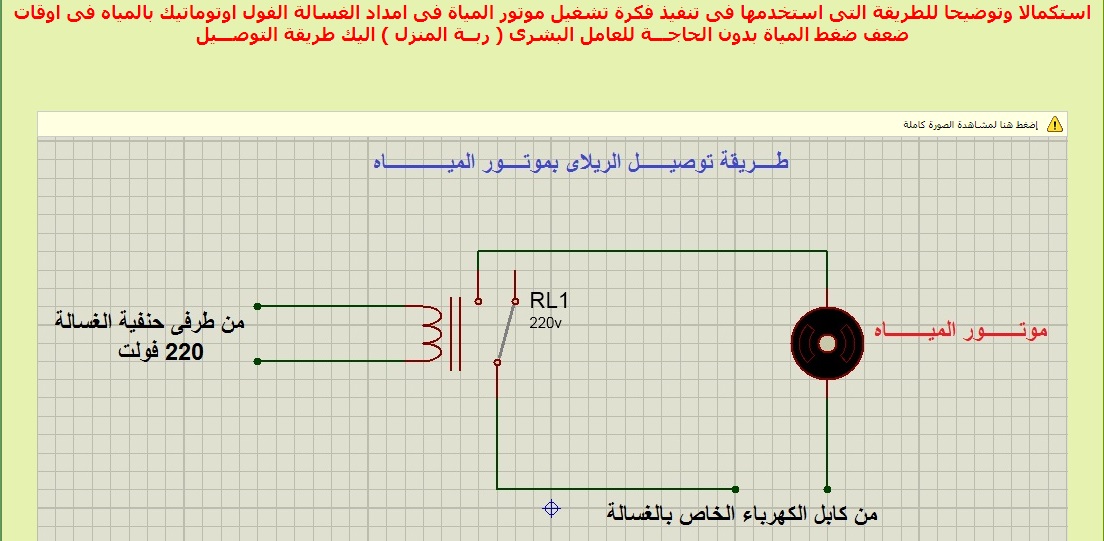

واليك الدائرة المستخدمة وطريقة التوصيل







سوف ابحث عن رابط الموضوع كله

[ehabdiesel]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة اللهوبركاته
اخى الكريم

هذا الموضوع تم عرضه بالمنتدى سابقا وهذه مشاركتى فى الموضوع










واليك الدائرة المستخدمة وطريقة التوصيل







سوف ابحث عن رابط الموضوع كله

شكرا اخي الكريم علي الرد قبل تنفيذ الفكره بحثث عن يبلاي 220 فولت ولم اجد الا العادي 12 فولت وانا لا اثق به لتشغيل موتور مياه فكان البديل الريلاي الالكتروني لكن تبقي مشكلة فصله حيث لا يفصل الا بعد تفريغ شحنة المكثف داخل الادبتور وبالتدريج وهذا يسبب صوت فصل به زنه لموتور المياه.. اذا كان هناك حل للادابتور بحيث يفصل خرج لحظيا وبدون تدريج اكون شاكر

[مسلم11]

المشاركة الأصلية كتبت بواسطة ehabdiesel

شكرا اخي الكريم علي الرد قبل تنفيذ الفكره بحثث عن يبلاي 220 فولت ولم اجد الا العادي 12 فولت وانا لا اثق به لتشغيل موتور مياه فكان البديل الريلاي الالكتروني لكن تبقي مشكلة فصله حيث لا يفصل الا بعد تفريغ شحنة المكثف داخل الادبتور وبالتدريج وهذا يسبب صوت فصل به زنه لموتور المياه.. اذا كان هناك حل للادابتور بحيث يفصل خرج لحظيا وبدون تدريج اكون شاكر

عنك اخي عريبي
اخي ايهاب
ضع مكثف و دارة توحيد على خط الريليه و لا تشتري محول هذا ما يقصده الاخ عريبي حسب ظني
تحياتي
