مشكلة في دارة ir2110 بوتستراب أرجوا المساعدة

[أبو الحذيفة]

السلام عليكم و رحمة الله إخواني في المنتدى

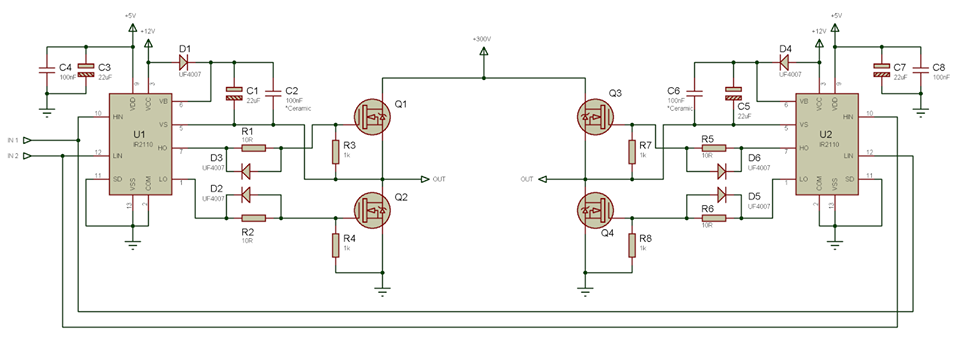

لقد قمت بتنفيذ الدارة الموجودة في الصورة لقيادة الموسفت لانفرتر و لكنني و عملت الدائرة و لكن كان عندي مشكلتين

1 - اذا كانت الدائرة بجهد 12 فولت مع موسف irfz44 فإن شدة تيار الخرج الامبير يكون ضعيف

2 - اذا طبقت جهد 100 فولت تقريبا على موسفت irf840 يحترق منظم الجهد lm7805 بشكل غريب
أرجوا من الخبراء مساعدتي و شكرا

[مسلم11]

لي سؤال صغير اتمنى الاجابة عنه دون احراج.
هل المجموعات المستخدمة هي
TL084.
LM358.
TL494

[مسلم11]

بالاختيار الاول عندما طبقت ١٢ فولت .
لم تصل الى جهد البوابات المطلوب .
وبالاختيار الثاني عندما طبقت ١٠٠ فولت لم تحسب فارق الجهد بين دخل وخرج المنظم هذه العائلة 78xx تتحمل فارق جهد في اعظمه ٦٥ فولت .
كان من المفترض ان تضع مقاومة على طريقه لحمايته .
تحياتي

[أبو الحذيفة]

شكرا على الرد أخي مسلم بوركت

لا في الحقيقة أنا لا استخدم إلى مايكروكنترولر حاليا و اجرب دائرة بسيطة جدا يعني حتى جهد ال220 اخذه بعد توحيده من 220 حقيقية مع مكثف حتى اصل لتيار بسيط بدون مشاكل



أين تقصد يجب أن تكون المقاومة على طريق منظم الجهد و ما هي قيمتها بالتحديد أخي الكريم ما وجه الاتصال بين منظم الجهد و دخل ال ir2110 في حين ان ال12 فولت هي من مصدر جهد خارجي و المشترك هو الأرضي فقط

انا مبتدئ بعض الشيء و هذه الدارة وجدتها مجربة على ماهي عليه الآن فهل هي خطأ بشكل عام ؟!؟

[أبو الحذيفة]

الله يجزيك الخير أخي المسلم كلامك كان دقيق فعلا كان بعد 60 تقريبا يظهر العطل مبدئيا وجدت قطع في خط منظم الجهد الدخل و هذا على ما يبدو السبب الأولي
