إختبار مكثف

[عصـــــام]

السلام عليكم

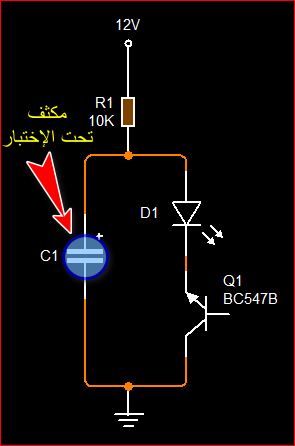

هذه دائرة لإختبار صلاحية مكثف بحيث إذا وضعنا المكثف المراد إختباره في المكان المشار إليه فإن الليد سيصدر وميضا يتناسب وسعة المكثف (وميض سريع عند إختبار مكثفات صغيرة السعة وبالطبع يكون وميضا أبطأ عند إختبار المكثفات ذات السعة الأكبر لاحظت التجربة على اليوتوب عمليا وكانت تشتغل....
لكن نفذتها على برنامج السيركت ويزرد فلم تشتغل
سؤالي ماهي آلية عمل هذه الدائرة(كيف تشتغل؟)
الترنزستور في وضع عكسي (فهل هو تيار التسريب الذي تفتح به الدائرة أو جهد إنهيار أم ماذا؟)
لو نستبدل الترنزستور بديود زينر مثلا فهل يحقق المطلوب؟
لاحظ أن قاعدة الترنزستور مفصولة.
تحياتي.

[مسلم11]

وعليكم السلام ورحمة الله وبركاته .
اهلا وسهلا باستاذي ومعلمي
احضر مكثفان كلاهما ١٠ ميكرو واحد جهده ٥٠ فولت والثاني ٦.٣ فولت ولاحظ هل تحدث استجابة .
شيء غريب اليس كذلك ......🤔🤔🤔
لاحظ طريقة وصل الترانزستور بمعنى آخر حاول تمثيل الترانزستور بديودات فكما تعلم ان الترانزستور عبارة عن ثلاث طبقات من انصاف الناقل متصلة ببعضها .
سارفق لك بعض الامر التوضيحية .
هل تريد هذا لمجرد الاخذ بالعلم ام تحتاج لمعرفة ان كان المكثف يعمل ام لا

[عصـــــام]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله وبركاته .
اهلا وسهلا باستاذي ومعلمي
احضر مكثفان كلاهما ١٠ ميكرو واحد جهده ٥٠ فولت والثاني ٦.٣ فولت ولاحظ هل تحدث استجابة .
شيء غريب اليس كذلك ......🤔🤔🤔
لاحظ طريقة وصل الترانزستور بمعنى آخر حاول تمثيل الترانزستور بديودات فكما تعلم ان الترانزستور عبارة عن ثلاث طبقات من انصاف الناقل متصلة ببعضها .
سارفق لك بعض الامر التوضيحية .
هل تريد هذا لمجرد الاخذ بالعلم ام تحتاج لمعرفة ان كان المكثف يعمل ام لا

السلام عليكم

احضر مكثفان كلاهما ١٠ ميكرو واحد جهده ٥٠ فولت والثاني ٦.٣ فولت ولاحظ هل تحدث استجابة .
شيء غريب اليس كذلك ....

سأجرب إن شاء الله

هل تريد هذا لمجرد الاخذ بالعلم ام تحتاج لمعرفة ان كان المكثف يعمل ام لا

كلاهما أخي الكريم وأيضا أريد أن أعرف كيف تعمل الدائرة بحيث يومض الليد ولماذا الترنزستور توصيل معكوس مجمع-باعث ؟
رجاء لاينصرف ذهنك بعيدا فأسئلتي بسيطة ومباشرة ولو.
تتكرم بإعادة قراءة المشاركة ستعرف رأسا ماذا أريد...كل التحية والتقدير.

[مسلم11]

حياك الله
اخي الكريم سؤالك واضح وبالنسبة لعبارة شيء غريب انكا اقصد بها ان الدارة لن تعمل .
اما ان كنت تقصد عدم عملها ببرنامج المحاكاة فهذا طبيعي ولا يمكن ان نضحك على البرنامج هنا الا باضافة عناصر اخرى .
الامر هنا متعلق بجهد انحياز الترانزستور العكسي .
تمثيل الترانزستور بديودات يساعد على ايضاح الفكرة اكثر هنا سيظهر ليديك ديود في حالة توصيل امامي والثاني عكسي ولاحظ ان مصمم الدارة اختار توصيلة القاعدة مشع عكسيا ولو نظرت الى الترانزستور وعمله دائما ترى ان جميع معطيات الترانزستورات تهتم بالجهد VBE من اجل تشغيل الترانزستور وفق المجال الذي تريد تشغيله فيه سواء كمكبر او كمقاومة او كمفتاح .
الان اليك هذا الاقتراح حاول ان تجرب الدارة كما خي وابدل الترانزستور بنوع آخر ذو معامل تضخيم اقل مثل BD139 BD243 ولاحظ هل تحدث استجابة .
وايضا احضر ترانزستور ذو الرقم BC177 ولاحظ كيف سيكون تصرفه او ترانزستور BC2233 او BC3322 نسيت الرقم بالضبط المقصود ترانزستور يتمتع بمعامل تضخيم عالي .
اللعبة هنا لعبة تفريغ شحنة فالترانزستور بهذه الحالة تحول لثايرستور لا حظ هذا من خلال تركيب الثايرستور الداخلي وقارنه مع الترانزستور في هذه التوصيلة .
في المساء ان شاء الله نتابع .
لقد سجلت بموقع TOP4TOPواصبح بامكاني رفع الفيديوهات

[عصـــــام]

المشاركة الأصلية كتبت بواسطة مسلم11

حياك الله
اخي الكريم سؤالك واضح وبالنسبة لعبارة شيء غريب انكا اقصد بها ان الدارة لن تعمل .
اما ان كنت تقصد عدم عملها ببرنامج المحاكاة فهذا طبيعي ولا يمكن ان نضحك على البرنامج هنا الا باضافة عناصر اخرى .
الامر هنا متعلق بجهد انحياز الترانزستور العكسي .
تمثيل الترانزستور بديودات يساعد على ايضاح الفكرة اكثر هنا سيظهر ليديك ديود في حالة توصيل امامي والثاني عكسي ولاحظ ان مصمم الدارة اختار توصيلة القاعدة مشع عكسيا ولو نظرت الى الترانزستور وعمله دائما ترى ان جميع معطيات الترانزستورات تهتم بالجهد VBE من اجل تشغيل الترانزستور وفق المجال الذي تريد تشغيله فيه سواء كمكبر او كمقاومة او كمفتاح .
الان اليك هذا الاقتراح حاول ان تجرب الدارة كما خي وابدل الترانزستور بنوع آخر ذو معامل تضخيم اقل مثل BD139 BD243 ولاحظ هل تحدث استجابة .
وايضا احضر ترانزستور ذو الرقم BC177 ولاحظ كيف سيكون تصرفه او ترانزستور BC2233 او BC3322 نسيت الرقم بالضبط المقصود ترانزستور يتمتع بمعامل تضخيم عالي .
اللعبة هنا لعبة تفريغ شحنة فالترانزستور بهذه الحالة تحول لثايرستور لا حظ هذا من خلال تركيب الثايرستور الداخلي وقارنه مع الترانزستور في هذه التوصيلة .
في المساء ان شاء الله نتابع .
لقد سجلت بموقع TOP4TOPواصبح بامكاني رفع الفيديوهات

السلام عليكم

الامر هنا متعلق بجهد انحياز الترانزستور العكسي .

هل يمكن توضيح ماأردت بصورة من الجزء المناسب لداتاشيت الترنزستور547. لأنني حاولت معرفته من الداتا شيت ولم أعرف فأنا ضعيف جدا في قراءة داتا شيت العناصر الإلكترونية...تحياتي

لقد سجلت بموقع TOP4TOPواصبح بامكاني رفع الفيديوهات

بالتوفيق.

[مسلم11]

وعليكم السلام ورحمة الله وبركاته .
تكرم عيونك غالي والطلب رخيص

[عصـــــام]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله وبركاته .
تكرم عيونك غالي والطلب رخيص

السلام عليكم
أين أنت أخي مسلم
إن شاء الله يكون سبب الغياب خيرا...تحياتي

[مسلم11]

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
أين أنت أخي مسلم
إن شاء الله يكون سبب الغياب خيرا...تحياتي

وعليكم السلام ورحمة الله وبركاته
شكرا جزيلا لك تفقدك .
غيابي بسبب الفرح والسرور منذ اسبوع والى الان لم يغمض لي جفن من الضحك و التفائل والامل الواعد . يعني مافي شي
فقط سرقت البطاريات والواح الطاقة التي كنت ساركبها لصاحب المشروع من ارضه و التاجر يريد مني ٨٧٥ الف ليرة و صاحب المشروع لا يوجد معه مال الان رغم وجود شرط بالعقد ان الدفع عند تشغيل الوحدة .
عند سؤال المحامي بعد طول تفاوض مع صاحب المشروع قال انني لا استفيد من حبس صاحب المشروع والافضل ان نتراضى مع بعضنا .
التاجر تعاطف معي وامهلني مدة شهر .
وصاحب المشروع الملعون قال انه لا ينكر حقي عنده ولكن ليس معه سيولة ( سيارته ثمنها ١٢ مليون ) لكن اخيه ذو مركز قوي بالدولة .
والان لا اعلم ماذا افعل المبلغ غير متوفر كله وليس باليد حيلة .
مارايك بهذا اليس يدعوا للفرح والضحك والسرور
ياليتني اطعت والدي وذهبت معه الى مصر .
