طريقة تصنيع لوحة الكترونية مطبوعة (PCB) dيدوياً فى المنزل

[جمال شوقى]

إصنع لوحة الكترونية مطبوعة(PCB) فى المنزل أو الورشة بأقل الامكانيات
كثير منا قد قام بتنفيذ دائرة وقد أجرى عليها بعض التعديلات أو صمم دائرة من البداية
وشعر أن له دور فى تعديلها أو تصميمها
ولذلك فهو يريد أن يجعلها فى أحسن شكل بعد أن نفذها على البوردة المثقبة التى تباع جاهزة
ولا يوجد أفضل من عمل لوحة مطبوعة لهذه الدائرة
وسوف يجد أمامه إختيارين لعملPCB وهما أما أن يقوم بالاتفاق مع شركة متخصصة
وهذا مناسب للكميات الكبيرة ( أى عند الشروع فى بيعها ) حيث تصبح التكلفة عالية فى حالة شروعة فى انتاج واحده أو إثنين
والحل الثانى هو صناعتها يدويا وهذا هو ما سنتكلم عنه
ماذا ستحتاج لتقوم بصناعة اللوحة المطبوعة PCB
1- قطعة بورده نحاس وهى متوفرة عند تجار قطع غيار الالكترونيات
2- حمض وهو متوفرفى نفس المكان
3- موتور حوض سمك
4- شنيور وبنط صغيرة
5- وباقى الاشياء أظن أنها متوفرة عند الجميع
أما طريقة تصنيع اللوحة المطبوعة بالتفصيل بالفيديو
موجودة هنا

[مسلم11]

السلام عليكم
احلى اعجاب لاحلى شاب
هل يوجد طريقة اخرى لفعلها ؟؟؟
تحياتي

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة مسلم11

السلام عليكم
احلى اعجاب لاحلى شاب
هل يوجد طريقة اخرى لفعلها ؟؟؟
تحياتي

السلام عليكم ورحمه الله

بعد اذن صاحب الموضوع ..

نعم أخي مسلم توجد طرق عديده واحسنها الطباعه بالحبر الحساس للضوء ..

الطريقه الأولي اللتي استخدمها اخونا في الفيديو وهي طريقه تمتاز بالتكلفه منخفضه والجوده في الطلبات الخفيفه ولا تصلح للكميات الكبيرة

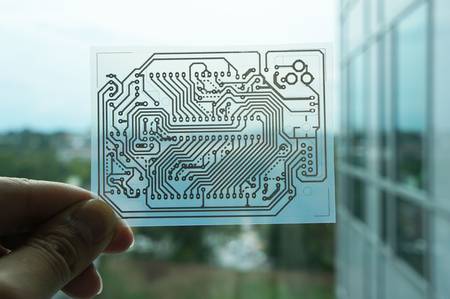

وهذه واحده قد صنعتها من فطرة ولاحظ الجودة والخطوط الرفيعه والكتابه ..

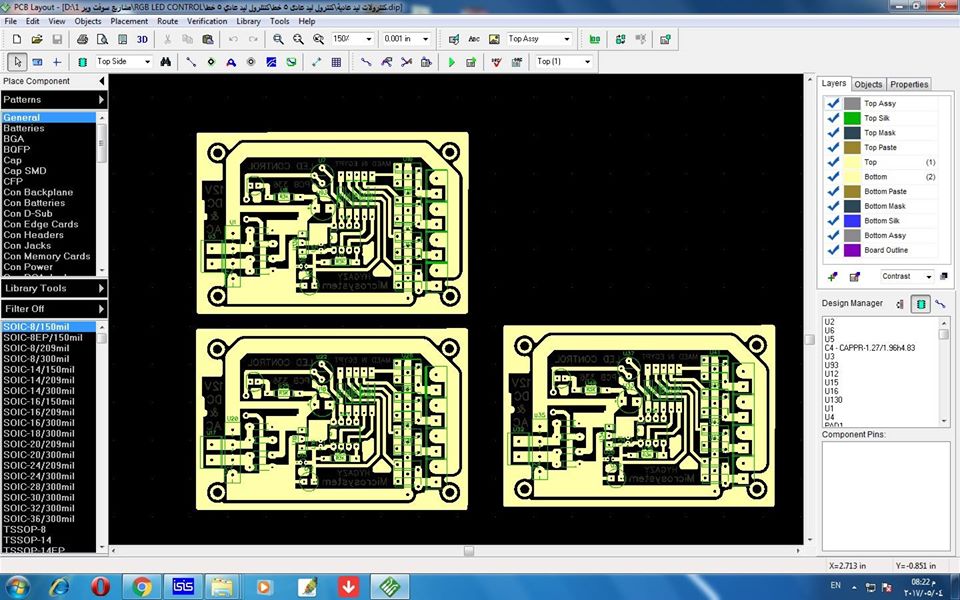

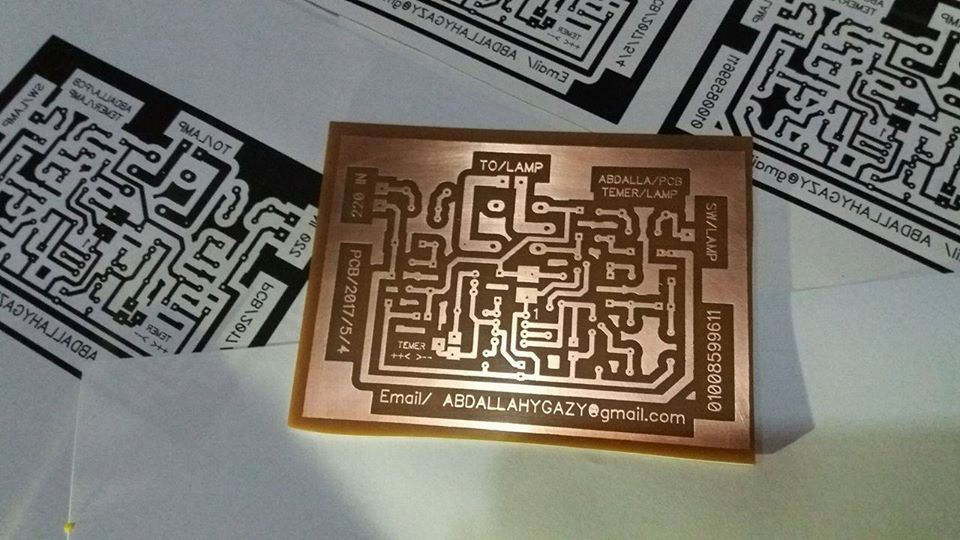

الطريقه الثانيه بستخدام ماكينة CNC...
هذة الطريقه ايضاا ذات جودة مقبوله وايضا وقت التصنيع مقبول .. ولكن هذه الطريقه لا تصلح مع انتاج كميات كبيره ..

الطريقه الثالثه ...

وهي بستخدام طباعه السلك سكرين بشبلونات الحرير...





هذه الطريقه جوده عاليه في انتاج البورده بسماكه خطوط تتراوح بين 2 و 1.5 ميلي لخطوط اللوحه .. ايضا تصلح لإنتاج كميات كبيرة .. عيوب هذه الطريقه تحتاج احبار للطباعه وتحتاج تنظيف واهتمام بالشبلونه من مع عدد انتاج محدد للشبلونه عمر افتراضي للشبلونه..

الطريقه الرابعه وهي احدث طريقه متبعه الأن في اكبر المصانع ..

وهي استخدام افلام الضوء ..






هذه الطريقه ممتازه وتعطي دقه اقل من 1 ملي لخطوط البورده سرعة الإنتاج بجهد اقل ..

لهذه الطريقه .. طريقتين ..

الأولي كما ذكرت استخدام افلام الضوء الحساسه ..

الطريقة الثانيه استخدام حبر حساس للضوء ..

شاهد الطريقه هذة https://www.youtube.com/watch?v=RkBYRfxK_D0

ايضاا نستخدم الحبر الحساس للضوء في تغطية البورده بالطبقه الأخيرة ويحل محل الجرين ماسك ويمتاذ بقوة تحمل ولا يتأثر بالمواد البتروليه ولا يمكن مسح هذا الحبر الا بستخدام محلول خاص

أخي مسلم أختار ما يناسبك من هذة الأفكار وانا معك اشرحلك شرح تفصيلي .. لأي من هذة الطرق

تحياتي

[سعيد عويطة]

تحياتي للجميع...فعلا .استخدام حبر حساس للضوء...احسن من المكوا بكثير,,,,,,,

[سعيد عويطة]

هل هذا المنتج هو نفس ..ال.حبر حساس للضوء,,


https://www.ebay.ie/itm/NEW-2-Photos...gAAOSwlOJbT64q

[مسلم11]

حياكم الله
شكرا لكم اخوتي .
الطرق المذكورة اعرفها ولكن موادها غير متوافره .
اما بخصوص مكنة CNC التي طرحها الاخ عبد الله فيامرحبا بها .
نعم اخي عبد الله توكل على الله وابدأ بها عند فراغك بارك الله بك
تحياتي لكم

[احمد شهيد جواد]

السلام عليكم احبتي في الله ....

يا حبذا لو تفضل احدكم بشرح كيفية استخدام الجرين ماسك فهو مهم جدا لحماية البوردة

[مسلم11]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

هل هذا المنتج هو نفس ..ال.حبر حساس للضوء,,


https://www.ebay.ie/itm/NEW-2-Photos...gAAOSwlOJbT64q

حياك الله اخي سعيد
الموقع لم يسم لي بالدخول رجاء انسخ الرابط من غوغل .
تحياتي
