تعلم صناعة اللوحات الالكترونية المطبوعة PCB

[عبدالله حجازى]

السلام عليكم ورحمه الله

تعلم صناعة اللوحات الالكترونية المطبوعة PCB بكل احتراف خطوه خطوه..











الأدوات المطلوبة..

( 1 ) حمض كلوريد الحديدك ... أو ... حمض كلوريد الحديدوز..





( 2 ) حبر حساس للضوء







رابط للشراء الحبر

https://arabic.alibaba.com/g/photosensitive-ink.html

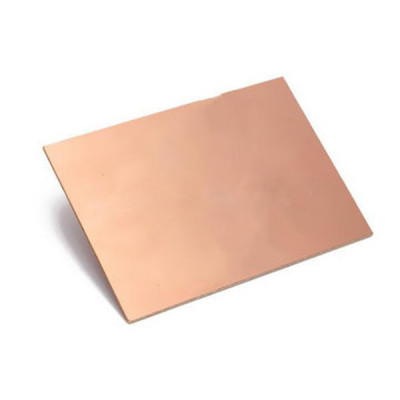

( 3 ) لوح نحاسي PCB

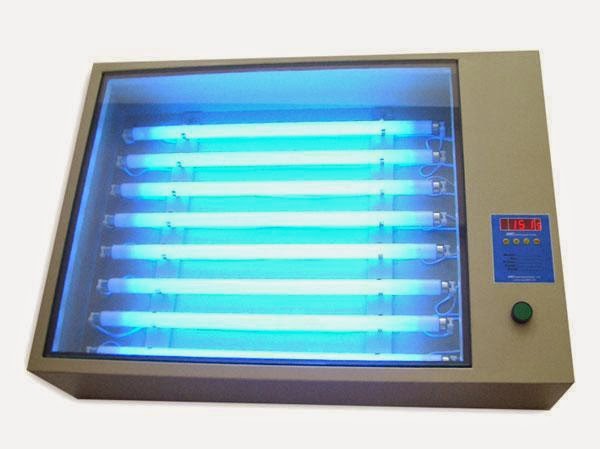

فانوس اضاءة

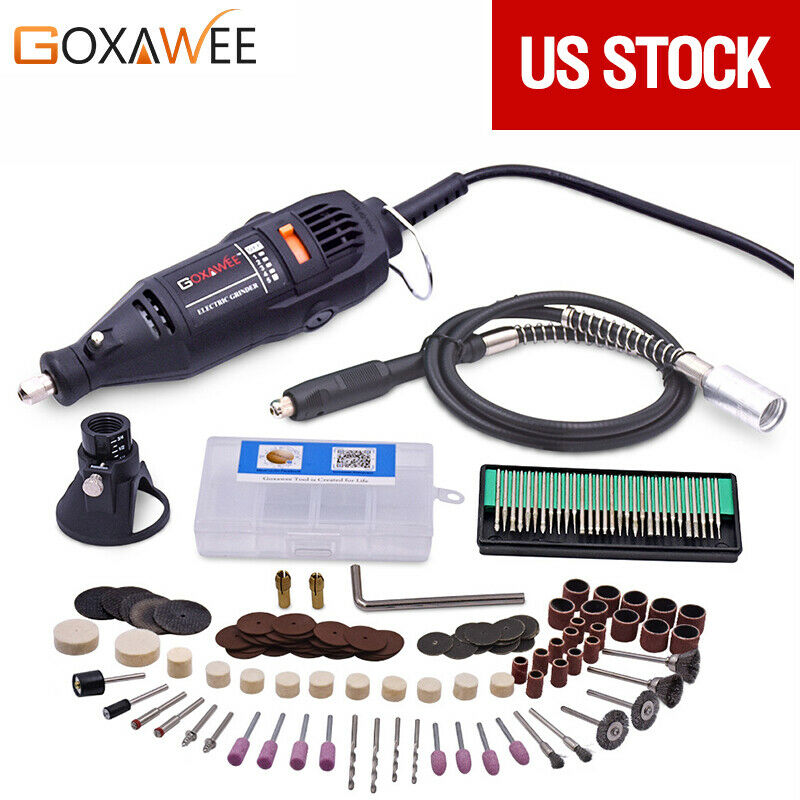

( 4 ) مثقاب لتخريم البورده

[عبدالله حجازى]

الخطوات ..


تجهيز الحبر الحساس ..

اولا يجب ان تعرف من البائع أن الحبر مجهز بالماده الحساسه ام لا ..
ان لم يكن مجهز اليك طريقة تجهيزه

تأتي زجاجه صغيرة مع عبوة الحبر وهذه الزجاجه تحتوي علي الماده الحساسه للضوء ويجب الإنتباة لعدم فتحها في مكان كثيف الإضاءه ..

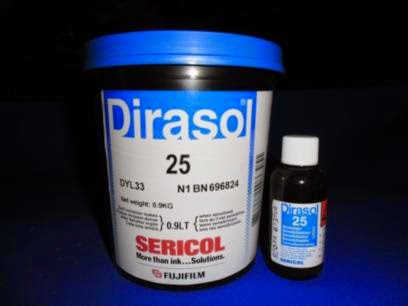

تأتي بهذه الزجاجه الصغيره الموجوده مع الحبر لاحظ الصوره



في الصورة اعلاه توجد عبوة كبيره وهي المادة الخام للحبر والعبوه الصغيرة تحتوي علي المادة الحساسه للضوء ..

تأتي ب العبوة الحساسة للضوء وتجهز مقدار من الماء الدافئ قليلا بمقدار نصف العبوة الصغيرة وتضع الماء في العبوة الصغيرة وترجها جيداا في غرفه منخفضة الإضاءه

بعد ذالك تضيف محتوي العبوة الصغيره الي العبوه الكبيرة اللتي تحتوي علي الحبر ويتم التقليب جيدا لمدة 5 دقائق وتتم جميع هذة المراحل داخل غرفة منخفضة الضوء .. ويجب عند التعامل مع الحبر الحساس ان يكون كل تعملاتك مع الحبر داخل غرفة منخفضة الضوء .

نحضر اللوحه النحاسيه ويتم تجهيزها بالمقاسات المطلوبه للتصميم PCB

نقوم بسنفرة الطبقه الناحسيه وتنظيفها جيداا ولا تترك عليها أي بصمات اليد ويجب ان تكون نظيفه جيداا وخاليه من الدهون .. والصدأ ..

بعد ذالك تضع القليل من الحبر علي البورده النحاسيه وتغطيها بطبقه خفيفه جداا من الحبر وبستخدام استشوار هواء ساخن يتم تجفيف الحبر علي البورده جيداا
ثم نطبع تصميم البورده علي لوح بلاستيك شفاف مثل هذا



ويجب طباعة التصميم علي لوحين بلاستيك ولصقهما فوق بعض لتعزيز اللون الأسود لضمان عدم نفاذ الضوء
ايضا يجب استخدام طابعة ليزر ابيض واسود وضبط اعدادات الطباعه علي اعلي دقه 1200 بيكسل ..

بعد تمام جفاف الحبر علي اللوحه النحاسيه نحضر فانوس الضوء



ونسبت علي اللوح الزجاجي للفانوس التصميم للبورده ونلصقه بشريط لاصق شفاف ونضع البورده النحاسيه فوق التصميم من الجهه الموضوع عليها الحبر



وبعد ذالك نضع كيس ممتلئ بالرمال فوق البورده لضمان تلاصق التصميم مع البورده

ونفتح الإضاءة للفانوس فقط مع ابقاء اضاءة الغرفه كما هي خافته
وننتظر لمدة 7 دقائق ونغسل البورده بتيار معاء موجه رزاز ماء مندفع ولا تقوم بفرك البورده بيدك
وسوف تلاحظ ان الحبر يختفي من الفرغات ويظهر التصميم علي البورده





ملحوظه عند تصميم الدائرة يجب عكس لون الدائره بحيث تكون الدائرة عند الطباعة بالون الأبض وباقي الفرغات بالون الأسود ..


التحميض ..



نحضر محلول كلوريد الحديد ونضعه في اناء زجاجي او بلاستيك .. ونضع البورده ونضع عليها المحلول ونقوم بهز الإناء وتقليب المحلول بستمرار لسرعة التحميض

بعد تمام عملية التحميض نمسح الحبر من علي اللوحه بستخدام ملح خاص يأتي مع الحبر ومخصص لمسح الحبر لأن هذا الحبر لا يتم مسحه بأي مواد بتروليه لأنه حبر قوي جداا
وهذا يخلينا نستخدمه في طبقة الجرين ماسك

ويأتي الحبر الحساس بألوان عديده يمكنك اختيار ما يناسبك

وتتم عملية الجرين ماسك بنفس الخطوات السابقه
ايضا عمليه طباعه المكونات علي ظهر البوردة بنفس الخطوات السابقه

[مسلم11]

وعليكم السلاااااااااام ورحمة الله وبركاته
ماشاء الله عمل رااااااائع بارك الله بك .
سابحث عن المواد واعود اليك .
للمتابعة مع طبقة silk screen
حياك الله

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلاااااااااام ورحمة الله وبركاته
ماشاء الله عمل رااااااائع بارك الله بك .
سابحث عن المواد واعود اليك .
للمتابعة مع طبقة silk screen
حياك الله

وعليكم السلام ورحمه الله

شكرا لك اخي العزيز..

بالنسبة للشرح السابق هوا لا يعتمد علي السلك سكرين ولا الشبلونه .. نستخدم الحبر الحساس مباشر علي اللوحه PCB...

لو تريد استخدام السلك اسكرين انا متابع معك

[سعيد عويطة]

شكراً وبارك الله فيك.....عندي هذا الحبر هل ينفع

https://www.ebay.ie/itm/5-X-100ml-Un...72.m2749.l2649

[emad1]

اشتريت الحبر كع الحساس من حوالي 7 سنوات واحتفظت به في الثلاجة هل في هذة الحالة تلف الحبر والحساس ؟؟؟
