مساعدة في تصليح مكبر صوت

[عصـــــام]

السلام عليكم
بعدما توقف المكبر عن العمل ...وجدت به ترانزستورات تسخن .أرسلته عند أحدهم ليصلحه فأعاده إلي ..وللأسف الشديد لما فتحته وجدت أن المحول 22-0-22 قد تفحم ولا أدري ماذا صنع له.
المهم توكلت على الله وبحثت عن الترنزستورات التي كان عددها 4 وتحمل الرقم D1408-Y فلم أجدها. لكن بائع القطع الإلكترونية أعطاني مكانها BD243C على أساس أنها تكافئها.فأخذتها وقمت بتركيبها مكان الترنزستورات التالفة
وبالنسبة للمحول فقد ركبت محول18-0-18 لأنني لم أجد 22-0-22فولت
وعند الإختبار إستعملت لمبة السيريال فكانت الإضاءة خافتة ولكن وجدت أن المحول إرتفعت حرارته بشكل كبير وبدأ يتصاعد منه الدخان وكذلك أحد الترنزستورات وجدته ساخنا.
أسئلتي هي
1)هل ال4 ترنزستورات المشار إليها في الصورة عبارة عن مراحل تكبير متتابعة أم هي لتقسيم الجهود على مكونات المكبر؟
2) هل فعلا الترنزستورين متكافئين D1408-Y و BD243C
3)هناك أرقام إضافية مع رقم الترنزستورD1408-Y مشارإليها على ألمنيوم التبريد في الصورة ماهي دلالتها وهل تؤثر ؟
الصور:

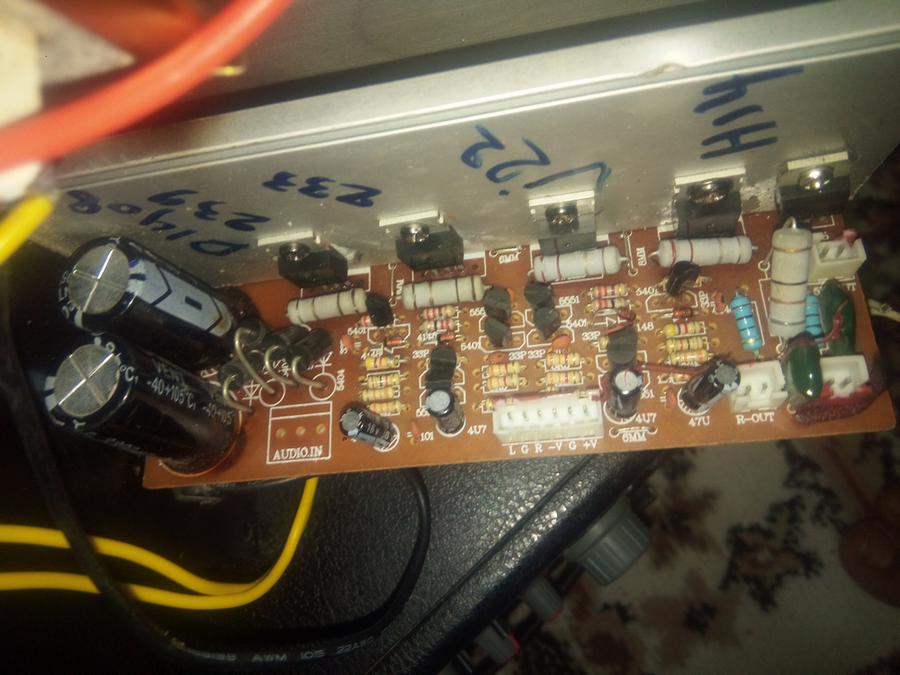

الصورة الأولى: للمكبر ويظهر فيها الترنزستورات الأربع

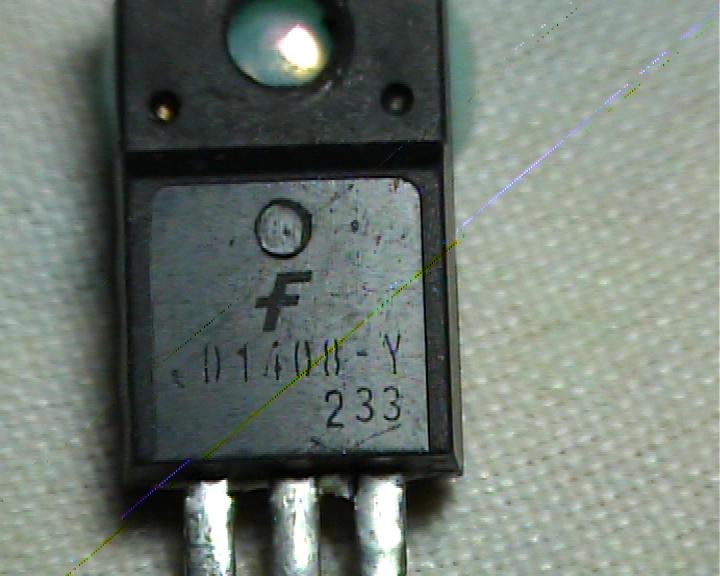

الصورة الثانية : صورة لأحد الترنزستورات الأولى

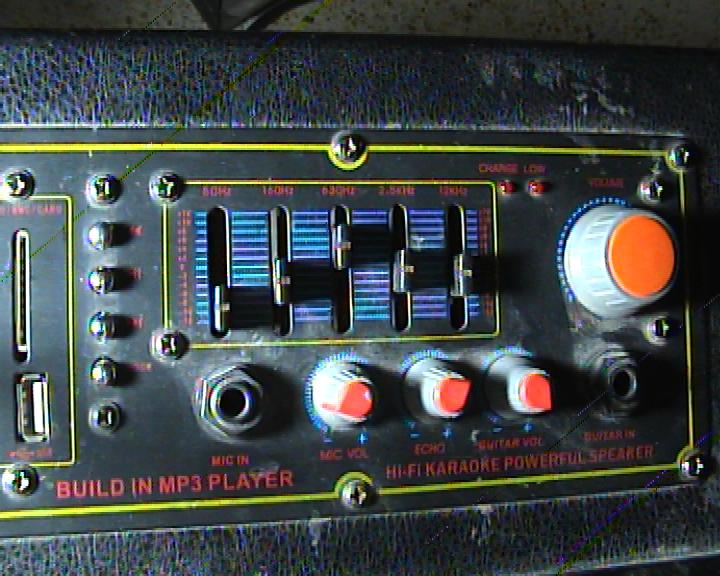

الصورة الثالثة: هي الوجه الأمامي للمكبر.
مع خالص شكري وتقديري.

[burai nuraldaem]

وعليكم السلام والرحمه
ماذا وجدت اولا حين فتحته ماذا قست وكيف
هل بواسطة اميتر ام باستشعار الحراره
هل اعاده الصناعي كما هو ولم يغير ترانزيستور ؟
احيانا الصناعي يوسع دائر العطل
بالنسبه للسؤال الاول
قد تكون وقد لا تكون
وقد لا تكون كلها ترانزيستورات
صور الدائره بصوره اقرب واوضح اخي عصام
بالنسبه للسؤال الثاني
هذه بعض الخواص الاساسيه ويبدو انهم قد يصلحوا مكان بعض
D1408-Y---- si-N 80v 4a 30w 8mhz
BD243C----- SI-N 100V 6A 65W 3MHz
بالنسبه للسؤال الثالث
ان وجدت الارقام بعد ان رجع الجهاز من الصناعي فهي غالبا رموز دلاليه ليستعين بها علي عمله
اخي
الجهاز كم وات ؟
كيف توقف عن العمل _ في نظرك ما هو السبب _؟

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
بعدما توقف المكبر عن العمل ...وجدت به ترانزستورات تسخن .أرسلته عند أحدهم ليصلحه فأعاده إلي ..وللأسف الشديد لما فتحته وجدت أن المحول 22-0-22 قد تفحم ولا أدري ماذا صنع له.
المهم توكلت على الله وبحثت عن الترنزستورات التي كان عددها 4 وتحمل الرقم D1408-Y فلم أجدها. لكن بائع القطع الإلكترونية أعطاني مكانها BD243C على أساس أنها تكافئها.فأخذتها وقمت بتركيبها مكان الترنزستورات التالفة
وبالنسبة للمحول فقد ركبت محول18-0-18 لأنني لم أجد 22-0-22فولت
وعند الإختبار إستعملت لمبة السيريال فكانت الإضاءة خافتة ولكن وجدت أن المحول إرتفعت حرارته بشكل كبير وبدأ يتصاعد منه الدخان وكذلك أحد الترنزستورات وجدته ساخنا.
أسئلتي هي
1)هل ال4 ترنزستورات المشار إليها في الصورة عبارة عن مراحل تكبير متتابعة أم هي لتقسيم الجهود على مكونات المكبر؟
2) هل فعلا الترنزستورين متكافئين D1408-Y و BD243C
3)هناك أرقام إضافية مع رقم الترنزستورD1408-Y مشارإليها على ألمنيوم التبريد في الصورة ماهي دلالتها وهل تؤثر ؟
الصور:
الصورة الأولى: للمكبر ويظهر فيها الترنزستورات الأربع
الصورة الثانية : صورة لأحد الترنزستورات الأولى
الصورة الثالثة: هي الوجه الأمامي للمكبر.
مع خالص شكري وتقديري.

السلام عليكم ورحمه الله

أخي في البدايه انزع ال 4 ترنزوستر من البورده ووصل المحول ولاحظ هل يوجد شورط أو سحب تيار عالي من المحول ام لا ..

ايضاا انزع 4 دايود التوحيد واختبرهم بالأفوميتر خارج البورده ايضاا أخبر ال 4 ترنزوستارات الكبار خارج البورده وايضاا اختبر جميع الترنزوسترات الصغيرة خارج البورده .. يوجد دايود زنر او اثنين اختبرهم بالأفو ميتر ..
ايضاا توجد 4 مقاومات 22 اوم 2 واط اختبرهم بالأفو ميتر ..

بعد التأكد من سلامة جميع المكونات السابق ذكرها أعد كل قطهة مكانها وتأكد من الإتجاهات الصحيحه عند تركيب المكونات

وانشاء الله تنحل المشكله ..

اسباب سخونة المحول والترنزوسترات الكبيرة ..

( 1 ) يوجد تسريب او شورط من أحد دايودات التوحيد
( 2 ) يوجد تسريب أو شورط علي أحد الترنزوسترات الكبيرة
( 3 ) يوجد تسريب أو شورط علي أحد الترنزوستراتالصغيرة
( 4 )يوجد تسريب أو شورط علي أحد الزنر دايود
( 5 ) يوجد شورط علي احد المكثفات السيراميك

توجد زنة كبيرة ولا يوجد صوت

( 1 ) شورط من احد الترنزوسترات الكبيرة أو الصغيرة أو زينر دايود أو احتراق في احدي مقومات المتصله علي مجمع الترنزسترات الكبيره أو يوجد احتراق غير ملاحظ علي احد المقاومات الصغيرة المتصله مع الترنزوسترات الصغيرة

بالتوفيق وانا متابع معك

[عصـــــام]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

وعليكم السلام والرحمه
ماذا وجدت اولا حين فتحته ماذا قست وكيف
هل بواسطة اميتر ام باستشعار الحراره
هل اعاده الصناعي كما هو ولم يغير ترانزيستور ؟
احيانا الصناعي يوسع دائر العطل
بالنسبه للسؤال الاول
قد تكون وقد لا تكون
وقد لا تكون كلها ترانزيستورات
صور الدائره بصوره اقرب واوضح اخي عصام
بالنسبه للسؤال الثاني
هذه بعض الخواص الاساسيه ويبدو انهم قد يصلحوا مكان بعض
D1408-Y---- si-N 80v 4a 30w 8mhz
BD243C----- SI-N 100V 6A 65W 3MHz
بالنسبه للسؤال الثالث
ان وجدت الارقام بعد ان رجع الجهاز من الصناعي فهي غالبا رموز دلاليه ليستعين بها علي عمله
اخي
الجهاز كم وات ؟
كيف توقف عن العمل _ في نظرك ما هو السبب _؟

السلام عليكم
في البداية إنخفض الصوت ثم توقف
الصانع لم يغير شيئا وقد أعاده في اليوم الموالي مع الشخص الذي أخذه له.والملاحظ أنه أوصله في الكهرباء مباشرة مما أدى إلى إحتراق المحول 22-0-22 فولت فقد وجدته متفحما

احيانا الصناعي يوسع دائر العطل

لافض فوك وهذا ماتوقعته أنا أيضا ولم أكن أرغب إطلاقا في أخذه إلى المصلح إلا بسبب ظروف معينة فأكثر الصنائعية يعالجون المشاكل البسيطة وإن تعذر عليهم ذلك برروه بعدم وجود القطع الإلكترونية .
أماالترنزستورات الكبيرة كلها برقم 1408 مع رقم صغير مضاف موضح على صفيحة التبريد وربما لاتكون هي الأصلية فالجهاز ليس جديدا وأظن أنه فسد وتم تصليحه قبلا ...
بالنسبة لإستطاعة الجهاز هو صيني ولم تكتب عليه الإستطاعة للأسف وكذلك المحول لأعرف كم أمبير؟ هل يمكن التعرف عليها؟
الخلاصة هل يمكن إستبدال المكبر بأكمله بمكافئ آخر.

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

السلام عليكم ورحمه الله

أخي في البدايه انزع ال 4 ترنزوستر من البورده ووصل المحول ولاحظ هل يوجد شورط أو سحب تيار عالي من المحول ام لا ..

ايضاا انزع 4 دايود التوحيد واختبرهم بالأفوميتر خارج البورده ايضاا أخبر ال 4 ترنزوستارات الكبار خارج البورده وايضاا اختبر جميع الترنزوسترات الصغيرة خارج البورده .. يوجد دايود زنر او اثنين اختبرهم بالأفو ميتر ..
ايضاا توجد 4 مقاومات 22 اوم 2 واط اختبرهم بالأفو ميتر ..

بعد التأكد من سلامة جميع المكونات السابق ذكرها أعد كل قطهة مكانها وتأكد من الإتجاهات الصحيحه عند تركيب المكونات

وانشاء الله تنحل المشكله ..

اسباب سخونة المحول والترنزوسترات الكبيرة ..

( 1 ) يوجد تسريب او شورط من أحد دايودات التوحيد
( 2 ) يوجد تسريب أو شورط علي أحد الترنزوسترات الكبيرة
( 3 ) يوجد تسريب أو شورط علي أحد الترنزوستراتالصغيرة
( 4 )يوجد تسريب أو شورط علي أحد الزنر دايود
( 5 ) يوجد شورط علي احد المكثفات السيراميك

توجد زنة كبيرة ولا يوجد صوت

( 1 ) شورط من احد الترنزوسترات الكبيرة أو الصغيرة أو زينر دايود أو احتراق في احدي مقومات المتصله علي مجمع الترنزسترات الكبيره أو يوجد احتراق غير ملاحظ علي احد المقاومات الصغيرة المتصله مع الترنزوسترات الصغيرة

بالتوفيق وانا متابع معك

السلام عليكم
شكرا جزيلا لمتابعتك واهتمامك أخي عبد الله حجازي.
سأنفذ ماقلت لي وأوافيك بالنتائج إن شاء الله وشكرا

[عصـــــام]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

صور الدائره بصوره اقرب واوضح اخي عصام

وهذه صورة أتمنى أن تكون واضحة. يمكنك الضغط أعلى الصورة لتكبيرها... تحياتي

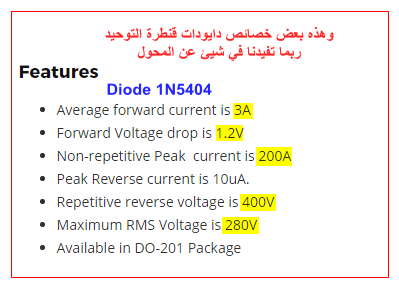

وهذه مواصفات لدايودات قنطرة التوحيد

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
في البداية إنخفض الصوت ثم توقف
الصانع لم يغير شيئا وقد أعاده في اليوم الموالي مع الشخص الذي أخذه له.والملاحظ أنه أوصله في الكهرباء مباشرة مما أدى إلى إحتراق المحول 22-0-22 فولت فقد وجدته متفحما

لافض فوك وهذا ماتوقعته أنا أيضا ولم أكن أرغب إطلاقا في أخذه إلى المصلح إلا بسبب ظروف معينة فأكثر الصنائعية يعالجون المشاكل البسيطة وإن تعذر عليهم ذلك برروه بعدم وجود القطع الإلكترونية .
أماالترنزستورات الكبيرة كلها برقم 1408 مع رقم صغير مضاف موضح على صفيحة التبريد وربما لاتكون هي الأصلية فالجهاز ليس جديدا وأظن أنه فسد وتم تصليحه قبلا ...
بالنسبة لإستطاعة الجهاز هو صيني ولم تكتب عليه الإستطاعة للأسف وكذلك المحول لأعرف كم أمبير؟ هل يمكن التعرف عليها؟
الخلاصة هل يمكن إستبدال المكبر بأكمله بمكافئ آخر.

وعليكم السلام والرحمه
المحور الاول تلف بسبب الشورت او الحمل العالي عليه
لست متاكد اخي لكن المحول 18 0 18 سيعطب ان واصلت توصيله مع لمبه السيريال لانه سياخذ نصف القدره فقط ومطلوب منه قدره عاليه سيخرج نصف الفولت ويعوض باقي القدره بتيار اعلي ويسخن ويعطب
ايضا اخي المحور 18 لا يصلح محل المحور 22 فارق الجهد كبير .. كلما انخفض الجهد زاد سحب التيار والعكس..
شكرا اخي ولا فض فوك ايضا
كلامك صحيح احيانا الصناعي يتعذر باعذار واهيه
ان لم تكن هنالك اي كتابه علي المحول فيمكن بملاحظه التيار الكامل مع الحمل الكامل تقدير قدره الجهاز والمحول
نعم يمكن الاستبدال بمكافئ وحتي بالافضل لكن لا تتسرع ولننتظر اجابتك علي سؤال الاخ عبد الله ففيه كثير مما كنت اود الاستفسار عنه
بالتوفيق

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
في البداية إنخفض الصوت ثم توقف
الصانع لم يغير شيئا وقد أعاده في اليوم الموالي مع الشخص الذي أخذه له.والملاحظ أنه أوصله في الكهرباء مباشرة مما أدى إلى إحتراق المحول 22-0-22 فولت فقد وجدته متفحما

لافض فوك وهذا ماتوقعته أنا أيضا ولم أكن أرغب إطلاقا في أخذه إلى المصلح إلا بسبب ظروف معينة فأكثر الصنائعية يعالجون المشاكل البسيطة وإن تعذر عليهم ذلك برروه بعدم وجود القطع الإلكترونية .
أماالترنزستورات الكبيرة كلها برقم 1408 مع رقم صغير مضاف موضح على صفيحة التبريد وربما لاتكون هي الأصلية فالجهاز ليس جديدا وأظن أنه فسد وتم تصليحه قبلا ...
بالنسبة لإستطاعة الجهاز هو صيني ولم تكتب عليه الإستطاعة للأسف وكذلك المحول لأعرف كم أمبير؟ هل يمكن التعرف عليها؟
الخلاصة هل يمكن إستبدال المكبر بأكمله بمكافئ آخر.

وعليكم السلام والرحمه
المحور الاول تلف بسبب الشورت او الحمل العالي عليه
لست متاكد اخي لكن المحول 18 0 18 سيعطب ان واصلت توصيله مع لمبه السيريال لانه سياخذ نصف القدره فقط ومطلوب منه قدره عاليه سيخرج نصف الفولت ويعوض باقي القدره بتيار اعلي ويسخن ويعطب
ايضا اخي المحور 18 لا يصلح محل المحور 22 فارق الجهد كبير .. كلما انخفض الجهد زاد سحب التيار والعكس..
شكرا اخي ولا فض فوك ايضا
كلامك صحيح احيانا الصناعي يتعذر باعذار واهيه
ان لم تكن هنالك اي كتابه علي المحول فيمكن بملاحظه التيار الكامل مع الحمل الكامل تقدير قدره الجهاز والمحول
نعم يمكن الاستبدال بمكافئ وحتي بالافضل لكن لا تتسرع ولننتظر اجابتك علي سؤال الاخ عبد الله ففيه كثير مما كنت اود الاستفسار عنه
ساتفحص الصوره انشاء الله واوافيك
بالتوفيق

[ماجد عباس محمد]

معذرة للتدخل لكن بعد السلام عليكم و تحية الإخوة الأفاضل أود إضافة بعض النقاط

المشاركة الأصلية كتبت بواسطة عصـــــام

السلام عليكم
بعدما توقف المكبر عن العمل ...وجدت به ترانزستورات تسخن .أرسلته عند أحدهم ليصلحه فأعاده إلي ..وللأسف الشديد لما فتحته وجدت أن المحول 22-0-22 قد تفحم ولا أدري ماذا صنع له.

حتى لا نظلم أحدا، عادة ما تكون هذه الأجهزة بها فيوز
هل تغير بآخر غير مناسب أو بسلك مثلا مما تسبب فى هذا؟

المهم توكلت على الله وبحثت عن الترنزستورات التي كان عددها 4 وتحمل الرقم D1408-Y فلم أجدها. لكن بائع القطع الإلكترونية أعطاني مكانها BD243C على أساس أنها تكافئها.فأخذتها وقمت بتركيبها مكان الترنزستورات التالفة
وبالنسبة للمحول فقد ركبت محول18-0-18 لأنني لم أجد 22-0-22فولت
وعند الإختبار إستعملت لمبة السيريال فكانت الإضاءة خافتة ولكن وجدت أن المحول إرتفعت حرارته بشكل كبير وبدأ يتصاعد منه الدخان وكذلك أحد الترنزستورات وجدته ساخنا.
أسئلتي هي
1)هل ال4 ترنزستورات المشار إليها في الصورة عبارة عن مراحل تكبير متتابعة أم هي لتقسيم الجهود على مكونات المكبر؟

للأسف الصور غير موضح بها هل هذا الجهاز ستيريو أم مونو
لو ستيريو سيكون كل زوج خاص بخرج لسماعة بنظام الدفع و الجذب
لو مونو سيكون كل زوج يعمل على التوازى لزيادة القدرة و الطاقمين معا بنظام الدفع و الجذب للخرج الموحد
الصورة الأخيرة ترجح أنه ستيريو و الحل الأول هو الأقرب

2) هل فعلا الترنزستورين متكافئين D1408-Y و BD243C
3)هناك أرقام إضافية مع رقم الترنزستورD1408-Y مشارإليها على ألمنيوم التبريد في الصورة ماهي دلالتها وهل تؤثر ؟
الصور:
الصورة الأولى: للمكبر ويظهر فيها الترنزستورات الأربع
الصورة الثانية : صورة لأحد الترنزستورات الأولى
الصورة الثالثة: هي الوجه الأمامي للمكبر.
مع خالص شكري وتقديري.

كما ذكر الإخوة الأفاضل برجاء مراجعة كل الترانزيستورات الصغيرة و الكبيرة و الدايودات أيضا و تأكد من خرج 7812
جيد أنك تستخدم اللمبة السيريال لكن فور التوصيل قم بقياس الجهد على المكثفات فلو كان غير سليم سيكون القصر مازال موجودا ولا داعى للإنتظار حتى ترتفع حرارة المكونات و مادامت الحرارة عالية لحد اتلاف مكونات فاللمبة المستخدمة كسيريال أكبر من المناسبة لهذا الجهاز - استخدم لمبة ذات وات أقل
لو كان المكبر ستيريو سيكون لديك قناة مطابقة للأخرى و من ثم يمكنك مقارنو الجهود على كليهما
