[ابو سهيل الحمصي]

السلام عليكم
انا جديد بعالم الاردوينو قمت بعمل دارة تتحكم بسرعة المحرك باستخدام خاصيةpwm و igpt ما يلزمني هو ان في حال فسد الigptسيمرر كهرباء كاملة للمحرك ويحرقه
كيف استطيع جعل الاردوينو ان يعلم ان الigptلا يعمل ويوقف الكهرباء الداخلة اليه عن طريق ريليه ياخذ الامر من الاردوينو
او ان كان هناك دارة اخرى خارجية تضاف مع الاردوينو

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي السلام عليكم انا جديد بعالم الاردوينو قمت بعمل دارة تتحكم بسرعة المحرك باستخدام خاصيةpwm و igpt ما يلزمني هو ان في حال فسد الigptسيمرر كهرباء كاملة للمحرك ويحرقه كيف استطيع جعل الاردوينو ان يعلم ان الigptلا يعمل ويوقف الكهرباء الداخلة اليه عن طريق ريليه ياخذ الامر من الاردوينو او ان كان هناك دارة اخرى خارجية تضاف مع الاردوينو

السلام عليكم ورحمه الله

أخي لا تعتمد علي الميكروكنترول اعتماد كامل في االمراقبه ..

انت تعلم ان الميكروكنترول يتأثر كثيراا بالضوضاء وقد تتسبب الضوضاء في توقف الميكرو عن العمل بشكل جيد .. وهنا قد تحدث المشاكل

اقترح عليك عمل دائرة مقارن جهد تفصل التيار عن المحرك لو حدث خطأ ما او ذيادة غير مسموح بها في الجهد ..

[ابو سهيل الحمصي]

السلام عليكم.المشكل اخي ان المحرك يحترق مباشرة عند اي خطا كهربائي وما طلبته هو المعتمد في دوائر الاجهزة الرياضية

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي السلام عليكم.المشكل اخي ان المحرك يحترق مباشرة عند اي خطا كهربائي وما طلبته هو المعتمد في دوائر الاجهزة الرياضية

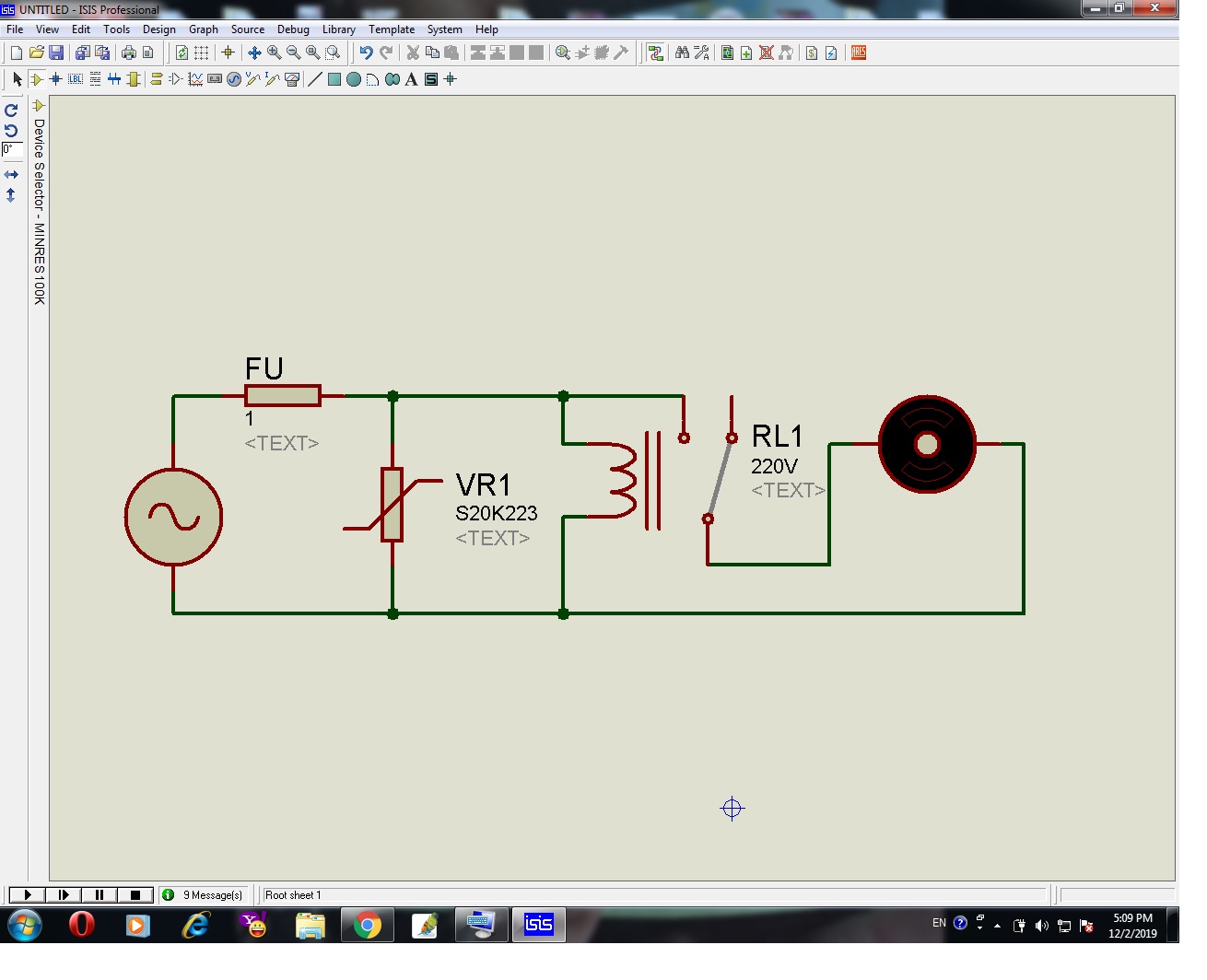

استخدم فايروستر مع راليه وفيوز وتتم معايرة الفايروستر علي الجهد الأقصي ..
وعند حدوث مشكل اوذيادة مفاجئة في الفولت يتحول الفايروستر ويعمل قصر ويفصل الفيوز وبالتالي يفصل الراليه التيار عن المحرك

[ابو سهيل الحمصي]

اخي الكريم المحرك عندي 180 فولت تيار مستمر
يفسد مباشرة في حال عطب الigptبجزء من الثانية
يعني يجب على المكرو كنترولر هي ان تتحكم بالريليه

[ماجد عباس محمد]

أخى الكريم
فى ماكينات التمرينات الرياضية تستخدم مقاومة صغيرة 0.1 أوم أو 0.01 أوم بحسب تيار الموتور و ذات وات مناسب فإن ارتفع الفولت عليها عن الحد الآمن يمكن الفصل بالميكرو أو حتى بمقارن

[ابو سهيل الحمصي]

صحيح اخي الغالي تلك المقاومة مهمتها ان كان هناك وزن اكبر مما يجب على المحرك يرتفع الامبير ويقوم بفصل التيار
ولكن ما اريده انا عكس ذلك اريده ان يقرا الخلل قبل العمل تلك الطريقة موجودة

[ماجد عباس محمد]

حسنا أخى الكريم هذه تكون فى البرمجة حيث قبل أن يبدأ الميكرو فى فتح الترانزيستور يقيس الخرج على الموتور فإن كان موجود لا يتم فتح الدائرة و تشغيلها هكذا
