كيف تعمل هذه الدائرة

[salah56bachir]

السلام عليكم إخواني الكرام
هذه دارة إلكترونية لمضخم صوت بقناتين يمنى ويسرى
أريد فكرة عن كيف تعمل هذه الدائرة (من دخول الإشارة إلى خروجها)
ولأن النصفين متماثلين أفضل أن يكون الشرح على النصف الأزرق الواضح .الله يحفظكم ويبارك فيكم.

[مسلم11]

وعليكم السلام ورحمة الله
تكرم عينك وعين الاخ عصام لانه يملك مضخم دارته تشبه دارتك كثيرا
للتاكيد هل الترانزستورات التي بالخرج رقمها C5200 هذه ترانزستورات ذات سرعة عالية جدا اعتقد ان المصمم لا يضع هذا النوع هنا .
على كل جاري التحضير ياهندسة .....
تحياتي

[salah56bachir]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله
تكرم عينك وعين الاخ عصام لانه يملك مضخم دارته تشبه دارتك كثيرا
للتاكيد هل الترانزستورات التي بالخرج رقمها C5200 هذه ترانزستورات ذات سرعة عالية جدا اعتقد ان المصمم لا يضع هذا النوع هنا .
على كل جاري التحضير ياهندسة .....
تحياتي

السلام عليكم أستاذ مسلم 11
نشكر حضرتك على الرد

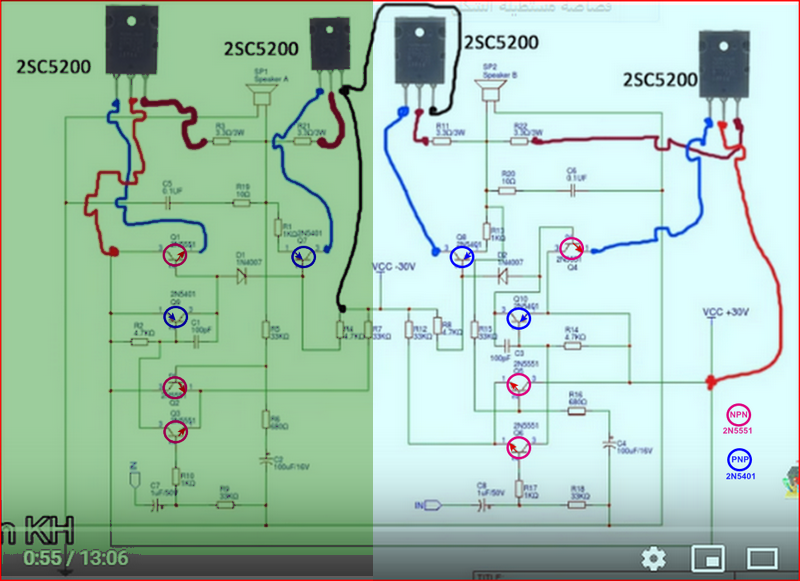

أنا ليس عندي هذا المكبر وإنما وجدت الدارة في اليوتوب فأخذت لها لقطة شاشة وأريد أن أعرف كيف تعمل .
وهذا رابط الفيديو على اليوتوب وصورة الدارة عند الزمن 0:53 .
https://www.youtube.com/watch?v=J5e5...Q&index=6&t=0s

[مسلم11]

وعليكم السلام ورحمة الله
اخي الكريم رجاء حمل برنامج circuitwizard من اجل المتابعة .
عليك بالصبر والمثابرة لانني ساقوم على الشرح بشكل دقيق واحتاج لمشاركتك معي لحظة بلحظة .
تحياتي
افضل منادتي باخي بدلا عن استاذ

[salah56bachir]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله
اخي الكريم رجاء حمل برنامج circuitwizard من اجل المتابعة .
عليك بالصبر والمثابرة لانني ساقوم على الشرح بشكل دقيق واحتاج لمشاركتك معي لحظة بلحظة .
تحياتي
افضل منادتي باخي بدلا عن استاذ

السلام عليكم أخي مسلم11
يوجدعندي برنامج circuitwizard على جهازي
وإن شاء الله أصبر وأثابر حتى أتعلم وشكرا.

[مسلم11]

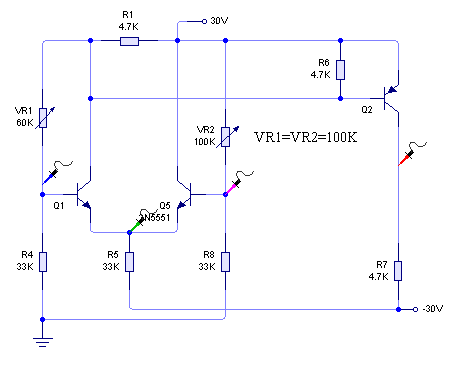

اخي الكريم هذا رسم موضح لدارتنا هذه
http://upload.qariya.info/up2019/106...EFAAA53950.PNG
رجاء دقق بقيم العناصر وطابقها مع الاصل وانظر هل من خطأ .
نفذ هذا المخطط على برنامج المحاكاة ومن ثم شغلها مع تحديد شكل اشارتي الدخل على المكبر التفاضلي واشارتي دخل مكبرات الخرج ولاحظ الفرق واعطني رايك عنها .

[مسلم11]

هذا المضخم الاولي
نفذه على برنامج المحاكاة و حرك المقاومات VR1-VR2 وانظر الى شكل اشارة الخرج

جاري كتابة الشرح
تحياتي

[salah56bachir]

المشاركة الأصلية كتبت بواسطة مسلم11

اخي الكريم هذا رسم موضح لدارتنا هذه
http://upload.qariya.info/up2019/106...EFAAA53950.PNG
رجاء دقق بقيم العناصر وطابقها مع الاصل وانظر هل من خطأ .
نفذ هذا المخطط على برنامج المحاكاة ومن ثم شغلها مع تحديد شكل اشارتي الدخل على المكبر التفاضلي واشارتي دخل مكبرات الخرج ولاحظ الفرق واعطني رايك عنها .

السلام عليكم
أولا اعتذر عن التأخر في الرد

المخطط الذي رسمته يوجد فيه 7 ترانزستورات والدارة الأصلية فيها 5فقط
وسأكمل التدقيق في المخطط ومراجعته.شكرا.
