دائرة الكترونية لعكس اتجاة دوران المحرك مع سويتشات نهاية مشوار

[عبدالله حجازى]

السلام عليكم ورحمة الله

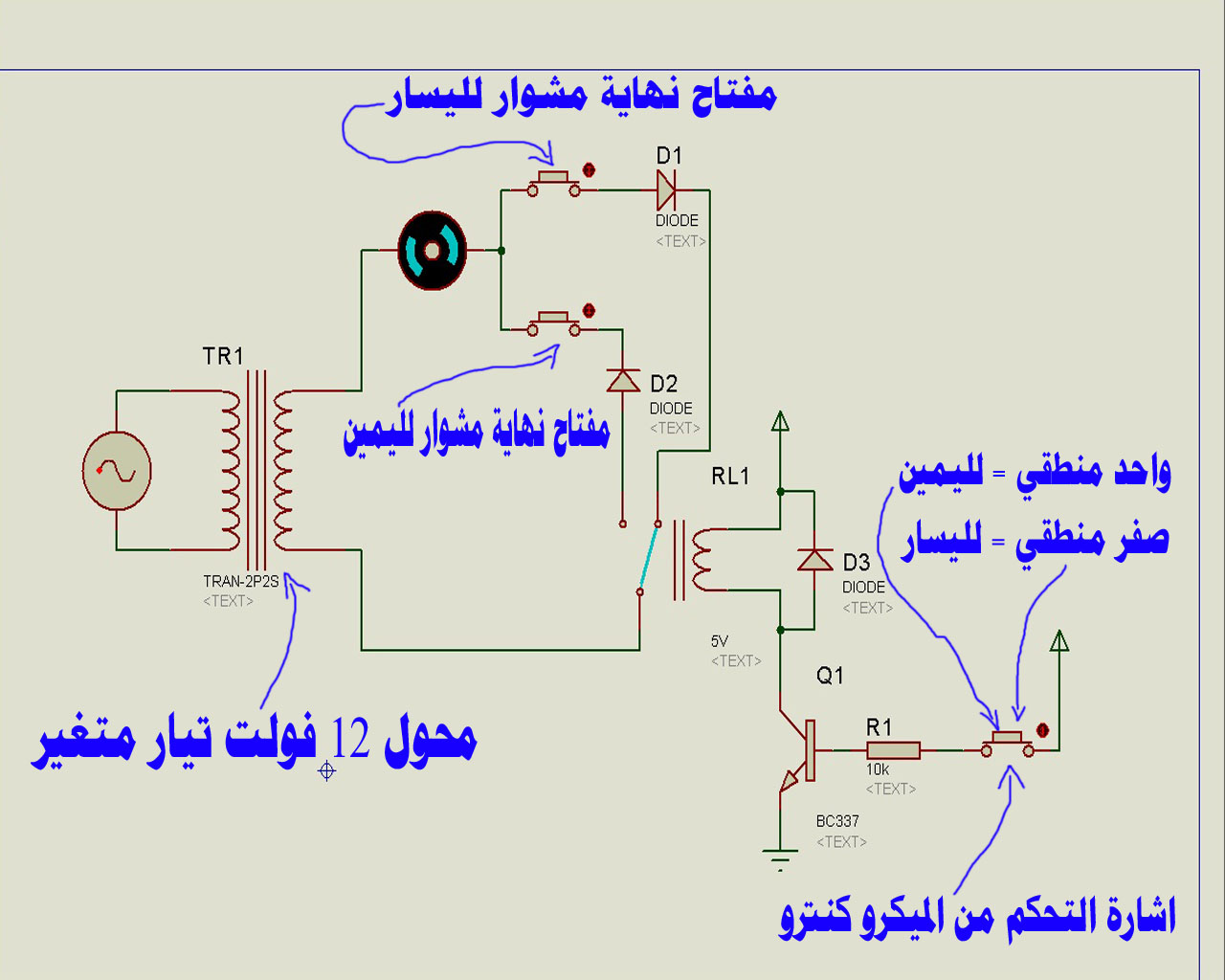

احيانا نحتاج لدائرة عكس دوران محرك لمشاريع نستخدم فيها الميكرو كنترولر
وذالك صممت هذة الدائرة ليتم التحكم فيها بستخدام طرف واحد فقط للميكرو كنترول
وتستطيع تشغيل محركات بتيار عالي شرط أختيار موحدات وراليهات مناسبة للحمل

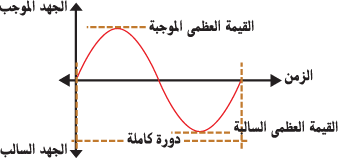

تعتمد هذة الدائرة علي التيار المتغير وكما نعلم شكل موجه التيار المتغير



يكون علي طرف اليسار للمحرك تيار متغير وكما بالصورة التيار المتغير تتغير حالتة من موجب الي سالب بستمرار وهنا استخدمنا موحدات لكي نوحد التيار في الأتجاة الموجب ونسمح بمرور النصف الموجب فقط من الموجه وهنا سيكون مطبق جهد موجب علي طرف اليمين للمحرك والطرف اليسار للمحرك يأخذ النصف السالب من الموجه وهكذا يدور وعند تبديل اتجاة الدايود بستخدام الرالية هنا نسمح فقط بالنصف السالب للموجه علي الطرف اليمين للمحرك وهنا سيأخذ المحرك النصف الموجب علي الطرف اليسار ويتم عكس اتجاة المحرك فقط
وهنا اساس عكس اتجاة دوران المحرك في تصميم هذة الدائرة هوا استخدام التيار المتغير

بالتوفيق للجميع

[مسلم11]

السلام عليكم
وهذه نهاية شوط باستخدام التيار المستمر

تعال نضع هكذا افكار هنا ويقوم كل منا على تعديلها وتطويرها ... مارايك دام فضلك 😁😁

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة مسلم11

السلام عليكم
وهذه نهاية شوط باستخدام التيار المستمر

تعال نضع هكذا افكار هنا ويقوم كل منا على تعديلها وتطويرها ... مارايك دام فضلك 😁😁

وعليكم السلام ورحمه الله
نعم جميل جداا كل واحد عندة فكرة يضعها هنا ليستفيد منها الجميع

[مسلم11]

اذا لنقوم بذات الامر ولكن بعزل ميكانيكي اي بدون تلامس بين الالاجزاء الميكانيكية .
جاري التحضير ....
