عطل في power supply

[gh-b]

السلام عليكم

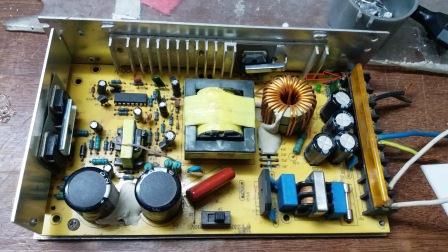

عندي هذا الشاحن والمفروض ان يخرج 12 فولت 20 امبير لكنه يخرج 9 فولت فقط ماذا يمكن ان يكون السبب
و من الواضح انه لا يوجد عنصر مضروب

[مسلم11]

وعليكم السلام
عير الخرج من المقاومة المتغيرة الصفراء يمين الوصلات فان لم يستجب غيرها وتوكل على الله

[gh-b]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام
عير الخرج من المقاومة المتغيرة الصفراء يمين الوصلات فان لم يستجب غيرها وتوكل على الله

عيرته فيها و لم يتغير لكن قبل ان اغيرها عندي مشكلة ثانية فيها لم افهم سببها و هي انو اول ما اصلها بالكهربا تعطي صوت طنين مرتفع ثم ينخفض و يذهب بالمرة تقريبا هل يمكن ان يكون سبب انخفاض الجهد من نفس سبب هذا الطنين ?

[gsm-2008]

غير الخرج من المقاومة المتغيرة المشار اليها بااسخم الاحمر

وان لم ينجح غير مكثفات الخرج

[مسلم11]

قبل ان توصل اللوحة بالتيار الكهربائي ارفع درجة حرارتها بواسطة السيشوار او المدفئة الى ان تشعر بدفئها بيدك وانتظر دقيقتان واوصلها بالكهرباء ولاحظ هل تختفي الطنة او صوت الوزيز .
ان اختفى غير مكثفي الدخل ومكثفات الخرج .
تحياتي

[gh-b]

المشاركة الأصلية كتبت بواسطة مسلم11

قبل ان توصل اللوحة بالتيار الكهربائي ارفع درجة حرارتها بواسطة السيشوار او المدفئة الى ان تشعر بدفئها بيدك وانتظر دقيقتان واوصلها بالكهرباء ولاحظ هل تختفي الطنة او صوت الوزيز .
ان اختفى غير مكثفي الدخل ومكثفات الخرج .
تحياتي

نفذت ما قلته و بعد ان وصلتها الطنين كان مستمر لكن عيرت المقاومة فصار الخرج ١٢ فولت يعني مشطلة الخرج نتهت لكن الطنين لم يذهب ما يمكن ان يكون سببه ? هو يبدا قوي اول ما اوصلها بالكهرباء ثم يخفت لكن لا يذهب تمام

[مسلم11]

في هذه الحال غير المكثفات من كل بد .
و انظر اي محول يصدر صوت الوزيز .... هو صوت وزيز وليس طنين اليس كذلك .
احضر قطعة خشبية وضع طرف منها بفمك وعض عليها برفق وبالطرف الثاني ضعه فوق كل المحولات وانظر ايها يصدر صوت الوزيز .
تحياتي

[gh-b]

المشاركة الأصلية كتبت بواسطة مسلم11

في هذه الحال غير المكثفات من كل بد .
و انظر اي محول يصدر صوت الوزيز .... هو صوت وزيز وليس طنين اليس كذلك .
احضر قطعة خشبية وضع طرف منها بفمك وعض عليها برفق وبالطرف الثاني ضعه فوق كل المحولات وانظر ايها يصدر صوت الوزيز .
تحياتي

اخ مسلم غيرت المكثفات و بحثت لاسبوع حتى وجدت مثلهم و لكن لا فائدة الخرج حاليا بعد تغييرهم ٧ فولت و الوزيز اصبح فقط للحظات بعد التوصيل
فحصت المحولات كما قلت و كلها سليمة
ارجو الرد يهمني اصلاحها كثيرا
في الحقيقة هو اصبح ١٢ فولت و لكن بدون مبردات و بدون الجسم الالمنيوم المحيط بالدارة و لكن عندما اعيده يعود ٧ فولت ايضا عندما فككت المبردات للترانزستور التي بجانب مكثفات الدخل الكبيرة ارتفع الخرج الى ٧.٥ فولت او حتى ٧.٩ فولت مع معايرة المقاومة المتغيرة لكن عند ازالة كل المبردات يصبح ١٢ فولت
