طلب تعديل على دائرة

[mohamed.k]

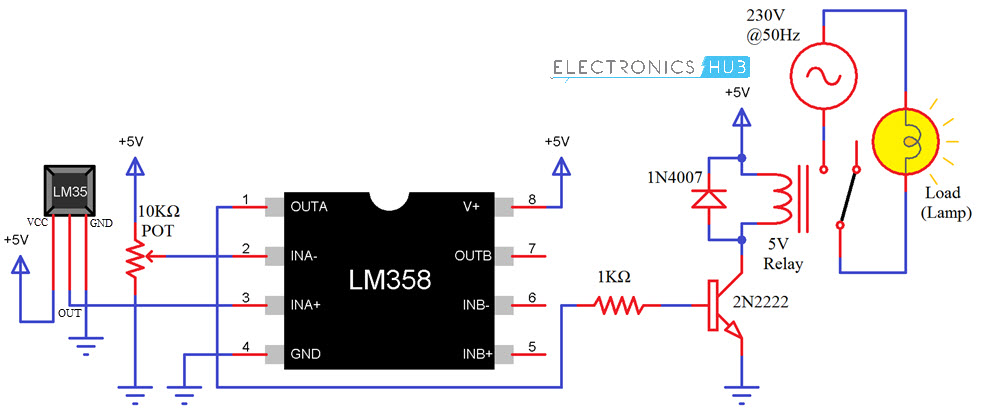

السلام عليكم ايها الاخوة اريد مساعدة على هذه الدائرة
اريدها ان يعمل الريلي في 40 درجة حرارة ويقطع عند38 درجة
لقد قمت بتنفيذها لاكن القطع و الوصل تقريبا ثانية من الزمن الى درجة عند القطع او الوصل يقوم الريلي بالارتداد و شكرا بارك الله فيكم
اخوكم محمد من الجزائر

[ماجد عباس محمد]

أخى
تحتاج لوضع مقاومة بين الخرج رقم 1 و الدخول الغير عاكس الطرف 3
ابدأ بقيمة 100 ك أوم ثم عدلها لما يعطيك المطلوب
القيمة الكبيرة تعطى فارق ضئيل بينما القيمة الصغيرة مثل 10ك أو أقل تعطى فارك أكبر بين الدرجتين

لو وجدت التحكم دقيق جدا و غير مريح يمكنك استخدام الجانب الأيمن كمكبر لخرج الحساس

[mohamed.k]

بارك الله فيك اخي على المعلومة القيمة
السطر الاخير من الرد لم افهم شيء وشكرا بارك الله فيك

[ماجد عباس محمد]

حسنا سأرسمها لك و أرفعها ربما مساء اليوم أو صباح الغد

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى

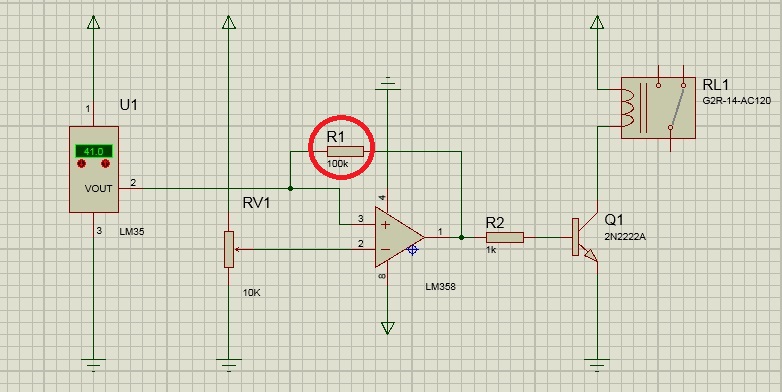

تحتاج لوضع مقاومة بين الخرج رقم 1 و الدخول الغير عاكس الطرف 3
ابدأ بقيمة 100 ك أوم ثم عدلها لما يعطيك المطلوب
القيمة الكبيرة تعطى فارق ضئيل بينما القيمة الصغيرة مثل 10ك أو أقل تعطى فارك أكبر بين الدرجتين

لو وجدت التحكم دقيق جدا و غير مريح يمكنك استخدام الجانب الأيمن كمكبر لخرج الحساس

[B

السلام عليكم ورحمة الله وبركاته
اخى الكريم

اعتقد هذا ما اراده مهندسنا الاستاذ ماجد فى الجزء الاول من التوضيح ... واضيف بان تكون هذه المقاومة متغيرة وهذه المقاومة حتما ستمنع التذبذب تماما

.

[mohamed.k]

بارك الله فيك اخي على الرد في انتظار رسمها للاخ ماجد مشكورين
