بدبل ايسية

[Bahaa599599]

السلام عليكم
احتاج الى بديل ايسية cd4035
تعطي نفس الخرج

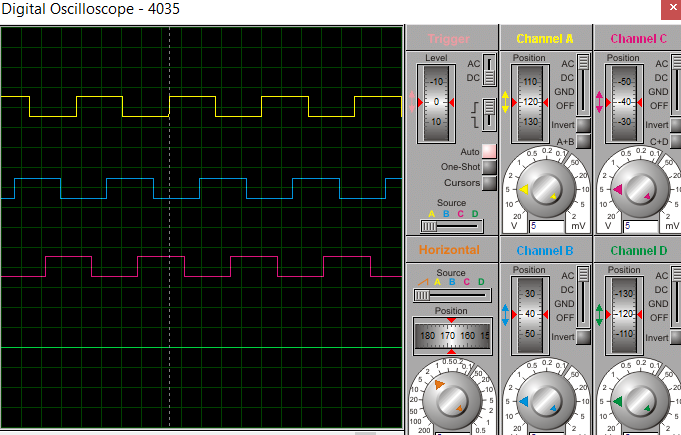

اريدها ان تعطي خرج نبضات كما بالصورة

[مسلم11]

وعليكم السلام ورحمة الله وبركاته
آااااااه يا اخي ابكي على هذا الفارق بين الاشارات واحتار بتحقيقه .
اتعلم البرمجة من اجل هذا بشكل اساسي صدقني .
فيما تريد هذه النبضات
اعتمد على عداد و مولد نبضات في تنفيذ هكذا نبضات
هل ينفع هذا معك لكن افضل تردد ستحصل عليه بطريقتي يصل الى ١ ميغا هرتز في اعظمه

[Bahaa599599]

اخ مسلم

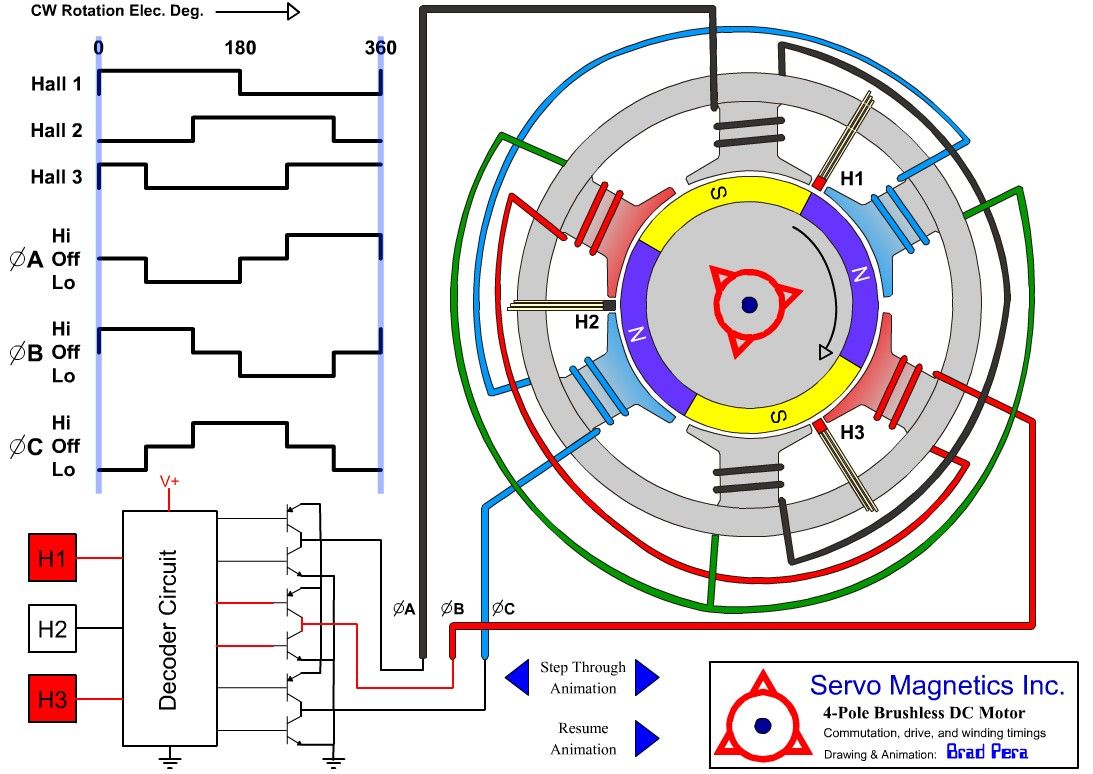

حسب ما فهمته من الصورة التالية وعدد من الفيديوهات على النت
ان هذا الترتيب بالاشارات قادر على تشغيل محركات ال brushless
و محركات ثلاثية الطور





فبحثت على الانترنت عن كيفية انتاج هذه الاشارات
اغلب التصميمات تستخدم متحكمات ميكروكنترولر
فوجدت هذه الدائرة وعملت لها محاكاة على بروتس فاخرجت الاشارات اللتي في الصورة في اول مشاركة

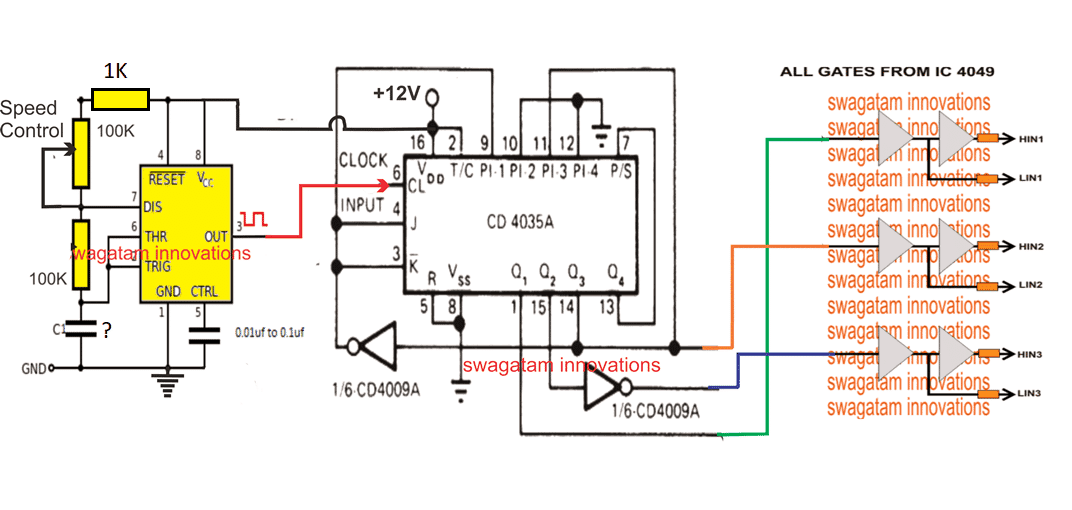

هذه صورة الدائرة



بحثت عن المتكاملة في جميع المحال فلم اجدها لاجربها على ارض الواقع واتاكد من عملها وان نجحت التجربة فابني عليها مشروع دائرة صغيرة ساتناقش معكم بها لاحقا


بما انك تتعلم البرمجة
ما العوامل التي تحدد نوع المبرمجة التي ستعمل عليها في اي مشروع
اقصد على اي اساس تختار مثلا متحكمات ال pic او متحكمات ال atmel
في مشروعك وتعرف انه يجب استخدام هذا النوع عن الاخر
والسلام عليكم ورحمة الله وبركاته

[مسلم11]

وعليكم السلام ورحمة الله وبركاته
اخي بهاء مازلت غرا بالبرمجة لم يتعدى علمي مستوى انفي بعد 😁😁😁😊
لا اعلم جواب سؤالك عن المتحكمات وكم احب معرفته .
بخصوص تشغيل المحرك لنفرض مثلا اننا نريد تشغيل محرك قرص صلب ... تمام
لانه متوفر اكثر من المحرك الذي ارفقت صورته المحركان متشابخان بالبنيان الا ان عملهما يختلف عن الاخر فالمحرك الذي ارفقت صورته يعتمد على مراقب زاوية وهو المستشعر المغناطيسي الموجود بالمحرك المشار اليه ب H1,2,3 لتشغيل او توقيت المحرك .
اما محرك القرص الصلب فلا يحتاج الى توقيت لانه غير مسؤول عن التحكم بسرعته ولا يهمه ذلك .
المهم انت بحاجة الى مولد نبضات مثل NE555 و عدادان CD4017 و بوابتان AND .
يتم وصل ثلاث مخارج الاولى من كل عداد مع طرف واحد من كل بوابة ( لو كانت الكهرباء متوفرة لارسلت لك مخططا لها ).
ثم وصل الطرف الثاني من البوابات الى مخرج مولد النبضات الذي سيدخل الى مدخل نبضات العدادات اي سيشترك العدادات مع البوابات بنفس مخرج مولد النبضات .
بهذا الشكل يصبح لدينا ثلاث مخارج من العداد الاول متصلة مع احد مداخل البوابات الثلاث ثم نوصل العداد الثاني مع البوابات مثل الاول و نقوم على احضار ستة ترانزستورات BD139 مثلا ونوصلهم بطريقة جسر ترانزستوري ثلاثي .
نفذ هذا المخطط وارسل الصورة و حدد اطراف المجموعات والترانزستورات رجاء ليسهل المتابعة فيما بعد .
تحياتي

[Bahaa599599]

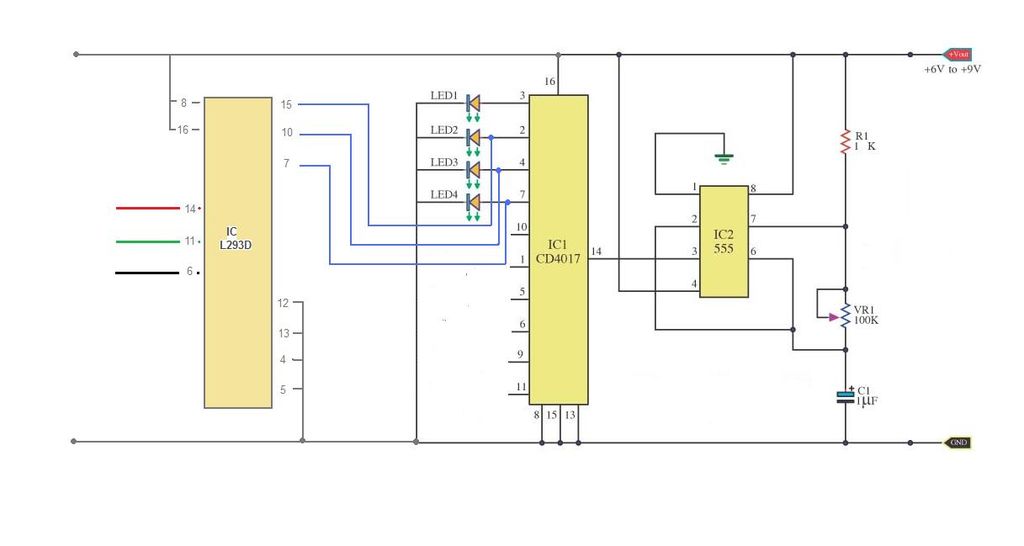

هل تقصد بالتوصيل كما في الصورة



لكن ما الفرق بالخرج هكذا
لا يوجد اي فرق بالمخارج الثلاث وكانهم خرج واحد


مع العلم اني ايضا نفذت هذه الدائرة على ارض الواقع ولم تعمل معي ؟



ان وجدت المتكاملة cd4035 هل ستعمل كما هو مطلوب ؟؟؟

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة Bahaa599599

بما انك تتعلم البرمجة
ما العوامل التي تحدد نوع المبرمجة التي ستعمل عليها في اي مشروع
اقصد على اي اساس تختار مثلا متحكمات ال pic او متحكمات ال atmel
في مشروعك وتعرف انه يجب استخدام هذا النوع عن الاخر
والسلام عليكم ورحمة الله وبركاته

المشاركة الأصلية كتبت بواسطة مسلم

اخي بهاء مازلت غرا بالبرمجة لم يتعدى علمي مستوى انفي بعد 😁😁😁😊
لا اعلم جواب سؤالك عن المتحكمات وكم احب معرفته .

اخواني الكرام الاعزاء
انا كنت بدات البرمجه قليلا وادركت ان اهم شيئ الاساسيات
وكجواب علي سؤال الاخ Bahaa599599 ورغبه الاستاذ مسلم ساقول :
صمم الدائره المطلوبه منك
اعرف ما تحتاجه من تيار وجهد
بعد ان تصل لنقطه المتحكم قدر ما تحتاجه من الذاكره بانواعها وما تحتاجه من نقاط توصيل للعالم الخارجي وعددها

والمديولات مثل pwm وغيرها من المديولات , ونوع التطبيق المستخدم هل هنالك ضجيج كبير
هل هنالك اتصال باطراف بعيده كل ذلك يؤخذ في الحسبان ....
بعد ان تقدر كل ذلك واكثر ستختار المتحكم المناسب

قل لي حين تريد تصميم مكبر صوت ابتدائي اليس هنالك شروط خاصه لهكذا تصميم منه نختار الترانزيستور المناسب او مكبر العمليات المناسب ..
بعد ذلك تقرر ماذا يكون اصلح لك حتي وان كان متحكم اخر مرشح من قبل الاخرين لكن هو غير مناسب في ظنك , لكن بعد الدراسة والدراسة

هذا الرابط انشاء الله يفيد اكثر في الاختيار بعد ان حددت مطالبك



https://www.eletorial.com/%D9%85%D9%...80-pic-%D8%9F/

كل التوفيق اخواني

[مسلم11]

وعليكم السلا ورحمة الله
لا اخي بها لم اقصد هذا الرسم سارسمها لك على ورق وارسل لك الصورة بعون الله تعالى .
شكرا لك اخي برعي على ردك وعلى الرابط ...فعلا الامر يحتاج لدراسة المشروع ومن ثم نختار مايناسب .
رجاء افضل كلمة اخ على كلمة استاذ
رغم انني ارى ان المستقبل والاكثر شيوعا هو المتحكمات من عائلة atmell الا انني وددت التعامل مع ال bic ربما لان خفاياه بدأت تتكشف بعض الشيء عنه و اصبحت افهم كيفية التعامل معه وبالضرورة عند فهم هذا سيهل فهم الاخر .
حياكم الله

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة مسلم11

رجاء افضل كلمة اخ على كلمة استاذ
رغم انني ارى ان المستقبل والاكثر شيوعا هو المتحكمات من عائلة atmell الا انني وددت التعامل مع ال bic ربما لان خفاياه بدأت تتكشف بعض الشيء عنه و اصبحت افهم كيفية التعامل معه وبالضرورة عند فهم هذا سيهل فهم الاخر .
حياكم الله

اخ ونعم الاخ

نعم يبدوا ذلك جليا اتميل هي من تقود

متحكمات pic ايضا لها جمهورها, و يبدو لي في العالم العربي لها مكانه خاصه ..
والمترجم المشهور مايكروسي

نعم فهم واحد سيسهل فهم الاخر لكن هنالك اختلافات كبيرة ومعقدة والايسر ان تنفق الوقت في فهم ما تنوي الاستمرار عليه , والله الموفق
