السلام عليكم

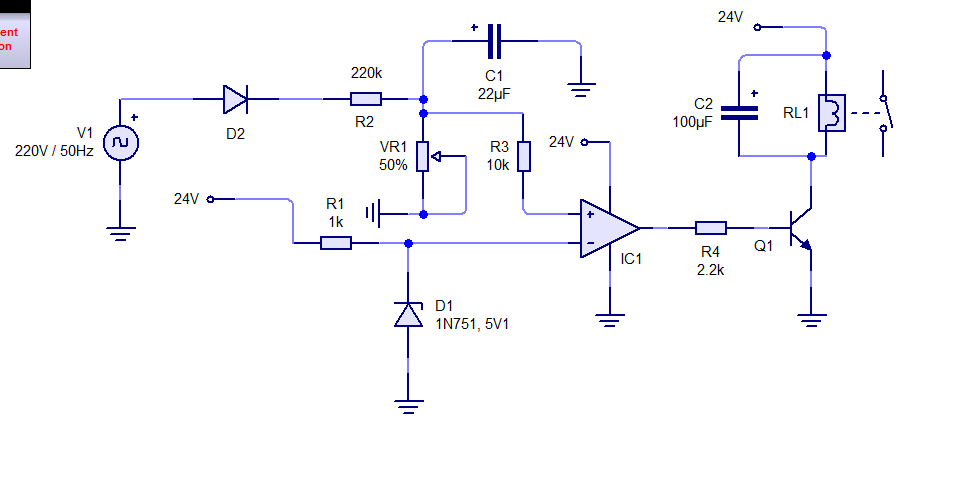

بعد اذنكم انا صممت هذه الدائرة وظيفتها قياس الجهد العمومي وتشغيل الريلاي حسب الجهد الذي يتم ضبطه بواسطة المقاومة المتغيرة وحاليا شغال والكل سليم بأستثناء حالة واحدة وهي التأرجح الذي يحدث احيانا لما يقترب الجهد الداخل عالمدخل الموجب من الجهد المثبت على المدخل العاكس
هنا يحدث مرات وصل وفصل واحيانا الريلاي يشتغل ويطفي كذا مرة ثم يستقر بالرغم من إنني وضعت مكثف 100u على اطراف الريلاي لأمتصاص الموجعة المربعة التي يستببها التشغيل الغير منتظم ولكن لم يحل المشكلة تماما .
انا اريد جعل هذه الدائرة تعمل بموثوقية عالية لأنها مصممة لمحول منظم جهد لذلك اي خلل فيها سيسبب بتلف الحمل الموصول ع الملف , فماذا افعل؟
فكرت اعمل تغذية عكسية من خرج المقارن الى المدخل الغير عاكس ولكن لم افهم كيف اعملها .
اتمنى المساعدة منكم .
واسف على الاطالة .
سؤال في المقارن lm358
