الدائرة الإلكترونية
وهي تقوم بالوظائف التالية
1- تشغل المضخة تلقائي عند بداية وصلها بالجهد الكهربي وتتوقف إذا كان لا يوجد ماء
2- تشغيل المضخة عند وجود الماء بشكل تلقائي
3- إيقاف تشغيل المضخة في حالة عدم وجود ماء بشكل تلقائي
4- إيقاف تشغيل المضخة عند الإمتلاء بشكل تلقائي
5- كبسة تشغيل يدوية لفحص وجود ماء
6- في الأنواع الحديثة فقط تقوم الدوائر بتشغيل المضخة كل 30 دقيقة للفحص بشكل تلقائي

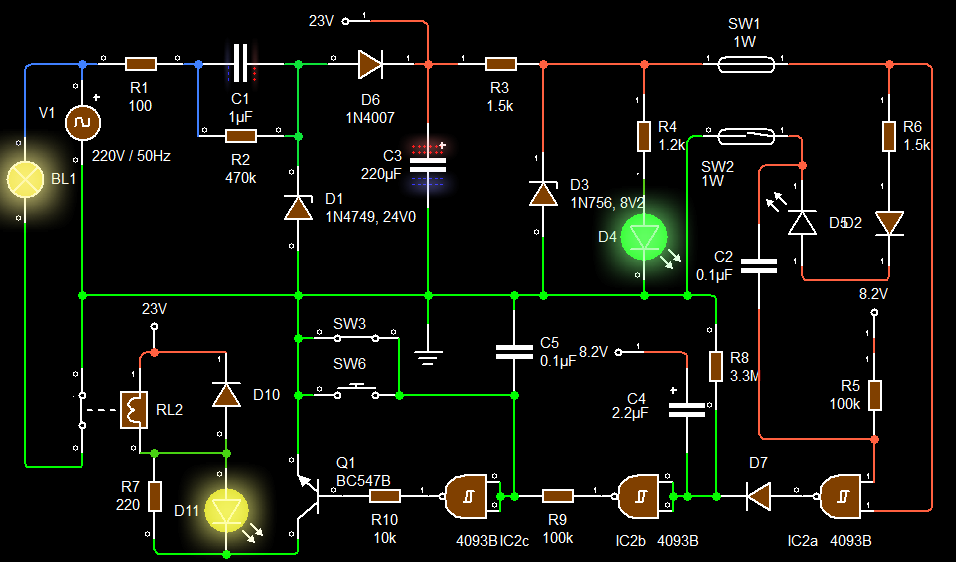

شرح الدائرة

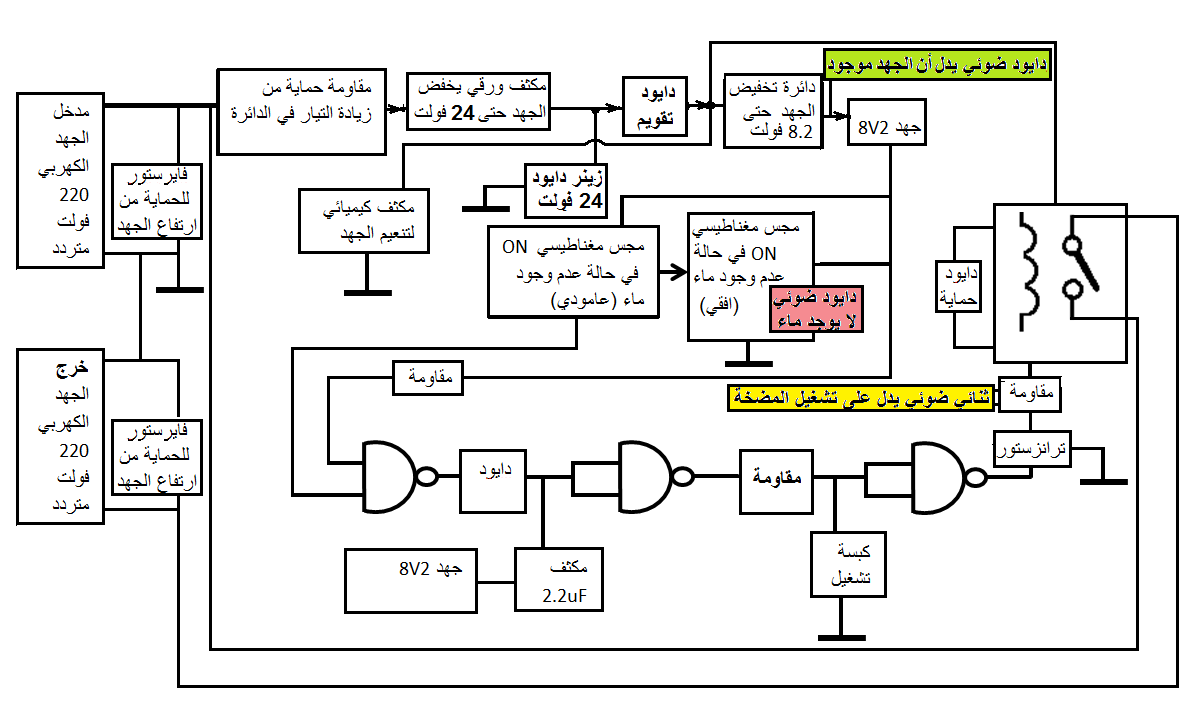

في البداية هذه الدائرة بالمربعات

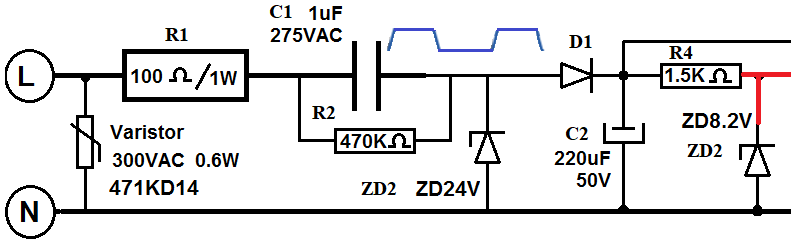

جزء التغذية
في الغالب ذلك هو التصميم الأكثر رواجاً حيث يتم تركيب ZD قبل عملية التقويم ويتم استخدام مكثف ورقي يتناسب مع التيار وفي هذه الدائرة فإن تيار التشغيل لا يصل 50mA بشكل فعلي ولكن الدائرة تعطي أكثر من ذلك بكثير مما يضمن عدم سخونتها أو تلفها قمت بإضافة مصدر تغذية خارجي بسبب أن البرنامج لم يعط الثبات المطلوب

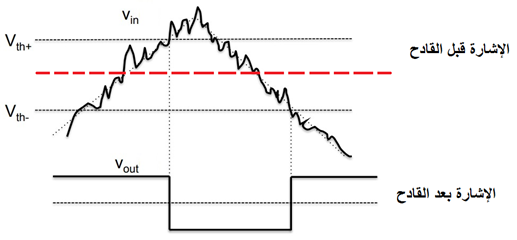

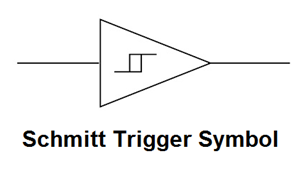

بالنسبة للشكل الموجي فوق الزينر هو شكل الموجة وقد تعذر رسمها بالبرنامج ولكنها واضحة براسم الإشارة الفعلي بالورشة وكل الدائرة كان بها تشويش مما جعلني أن أضيف مداخل إخرى للجهد

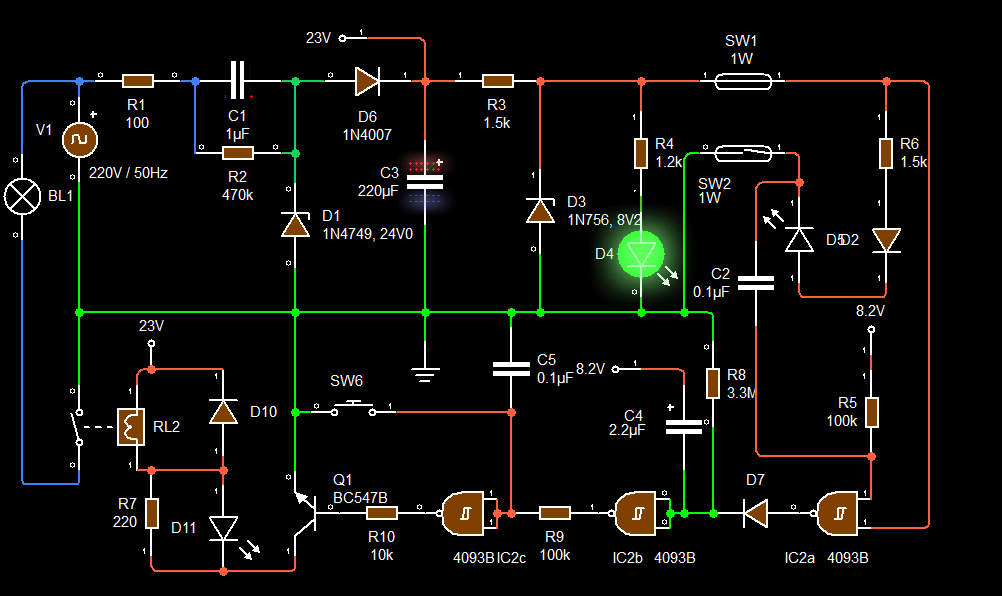

وضع بداية التشغيل
لنفترض عدم وجود الماء وفي هذه الحالة يكون كلا المجسين sw1 و sw2في الحالة ON

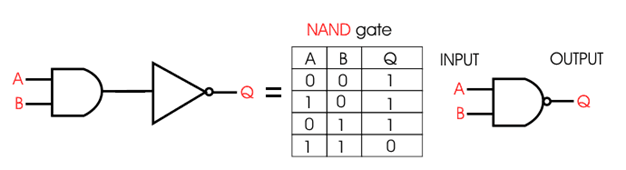

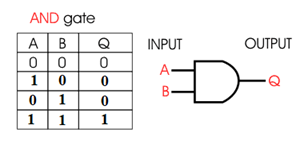

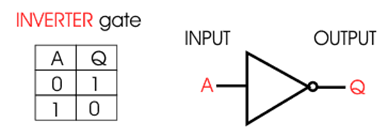

ويكون وضع كلا مدخلي البوابة الأولى IC2a عالي (1) فيكون خرجها منخفض (0)
في زمن شحن المكثف C4 يتواجد جهد موجب على دخل البوابة الثانية IC2b ولا يؤثر ذلك على البوابة السابقة (IC2a) بسبب وجود الثنائي D7 ولكنه يجعل دخل البوابة IC2b مرتفعا ليكون خرجها (0) لنحو 20 ثانية زمن شحن المكثف
هنا يكون دخل البوابة الثالثة IC2c صفر وخرجها مرتفع حيث يقوم بتحييز الترانزيستور وبالتالي تشغيل الريليه وتوصيل الجهد الكهربي للمضحة
تعمل المضخة لنحو 20 ثانية فإذا استمر عدم وجود الماء عادت للتوقف

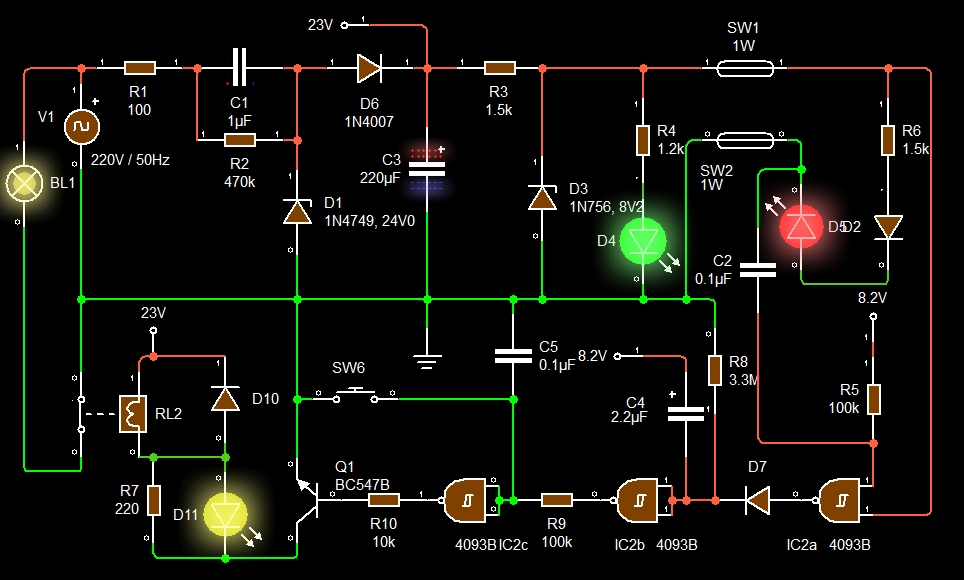

وضع وجود ماء
كلا المجسين sw1 و sw2 في الوضع OFF وهذا يعني وجود ماء.
المجس sw2 له وظيفة إضاءة الليد الأحمر ليقول بعدم وجود ماء
وهنا الليد مطفأ بسبب أن المجس sw2 في الوضع OFF
أما المجس sw1 فهو مطفأ في الوضع OFF ليغير حالة الناند IC2a فيكون خرجها (1)
ينتقل الخرج (1) إلى البوابة IC2b ليكون خرج الأخيرة (0) وينتقل الصفر للبوابة الأخيرة IC2c ليصبح خرجها عالي وتشغل الريليه
وضع الامتلاء
عندما يتساوى الضغط خارج الجهاز مع الضغط داخل الجهاز يسقط المغناطيس العلوي ليجعل المجس العلوي sw1 في الوضع ON
فيصبح كلا مدخلي البوابة IC2a في الوضع المرتفع ليكون خرجها منخفضا وتقوم البوابة IC2b بقلب الحالة من (0) إلى (1) مرتفع وتغذي بدورها البوابة IC2c بالجهد المرتفع ليكون خرجها على قاعدة الترانزستور منخفضاً مما يؤدي لفتح الدائرة وإطفاء المضخة
وضع الفحص
بينما حالة البوابة الثالثة IC2c أن خرجها منخفضاً فإنه يمكن الضغط على البرس SW6 لتغيير حالة الدخل مما يغير حالة الخرج لتصبح عالي ويتم تشغيل المضخة طيلة فترة الضغط سواء وجد الماء أو لم يوجد
ملاحظة 1
تم إضافة المفتاح SW3 للدائرة من أجل الحصول على الحالة فقط
ملاحظة2
في الفلوماك الحديث يستخدم IC مبرمجة وعندما يحدث خلل في البرنامج يتم الضغط على كبسة الفحص ثم الوصل بالجهد الكهربي فلا تعمل المضخة ثم ترفع اليد عن الكبسة ويعاد الضغط على الكبسة مرة إخرى فيصلح البرنامج
إنتهى والحمد لله رب العالمين
