قديم 15-02-2020, 09:31 PM المشاركة 1
افتراضي طلب مساعدة في توصيل ثيرموستات XH-3001 Temperature Controller (DC12V, 10A) Twitter FaceBook Google+



لدي ثيرموستات XH-3001 Temperature Controller (DC12V, 10A)
يعمل على 12 فولت .. وخرج اللود فيه 12 فولت

أريد استخدامه لتشغيل لمبات إنارة 220 فولت لتدفئة فقاسة، ولم أهتد لطريقة توصيله حاولت إيصاله على ريلي 12 فولت أو 24 فولت .. فكان يعطبها ولا أستفيد.

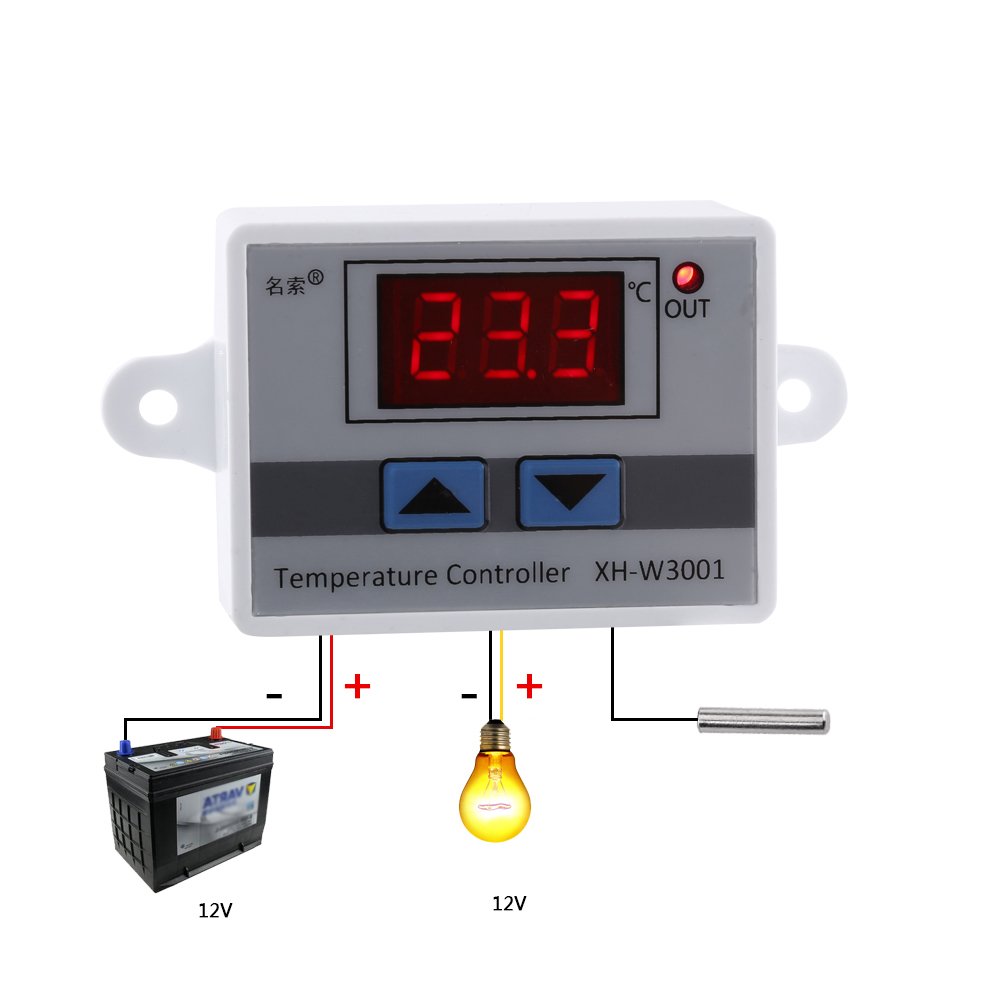

هنا صورة له




وهنا رابط للثيرموستات على موقع أمازوون

https://www.amazon.co.uk/Walfront-Al.../dp/B0746GFHBH

وهنا داتا شيت الخاصة به
https://www.kontrolyum.com/Data/Edit...H-W3001-24.pdf

هل من مساعدة في توصيله بطريقة صحيحة

اعلانات

الصورة الرمزية s.sultan
s.sultan
:: عضو ماسى ::
تاريخ التسجيل: Sep 2004
الدولة: حبيس الغربتين
المشاركات: 10,933
نشاط [ s.sultan ]
قوة السمعة:400
قديم 16-02-2020, 06:49 AM المشاركة 2
sun الله يديمها عليك نعمه


بسم الله الرحمن الرحيم

تحية احترام

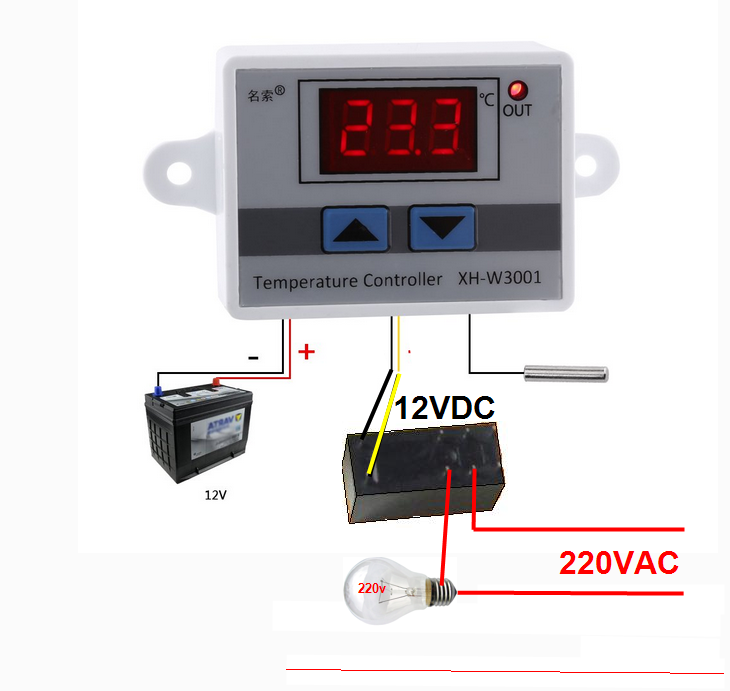

تفضل



وبالتوفيق

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


mhbooob
:: مهندس متواجد ::
تاريخ التسجيل: Sep 2013
الدولة: الأردن أرض الحشد والرباط
المشاركات: 59
نشاط [ mhbooob ]
قوة السمعة:0
قديم 16-02-2020, 12:46 PM المشاركة 3
افتراضي


أشكرك عمي أبو أحمد على الرد.
جربت توصيله كما تقضلت لكن الريليه الداخلي في الثيرموستات يستمر في التك، والشاشة تنطفئ وتشتغل باستمرار .
وضعت دايود على اطراف الريلي ولم يتغير شيء.

لا أعرف ما المشكلة


الصورة الرمزية s.sultan
s.sultan
:: عضو ماسى ::
تاريخ التسجيل: Sep 2004
الدولة: حبيس الغربتين
المشاركات: 10,933
نشاط [ s.sultan ]
قوة السمعة:400
قديم 16-02-2020, 02:36 PM المشاركة 4
افتراضي تعبكم راحه


أشكرك عمي أبو أحمد على الرد.
جربت توصيله كما تقضلت لكن الريليه الداخلي في الثيرموستات يستمر في التك، والشاشة تنطفئ وتشتغل باستمرار .
وضعت دايود على اطراف الريلي ولم يتغير شيء.

لا أعرف ما المشكلة
بسم الله الرحمن الرحيم

تحية احترام

الطريقه اعلاه الطريقه الصحيحه واذا لم تشتعل هذا يدل ان هناك خلل ...


*شغل الثرموستات كما في صورتك(بمصباح على الاقل 20 واط)..


*فاذا اشتغلت فالثرموستات صالح وهتاك خطئ ما وعليك متابعته.

والقادم احسن
