[اوشة محمود]

السلام عليكم
قمت بعمل البرنامج التالى

  int X =0;

        void main() {
        TRISB=128; PORTB=0;

        while(1){

        if(PORTB.F7==1)
        { X++; delay_ms(500); }
        if(X==1){ PORTB=1;}
        if(X==2){ PORTB=0;}
        if(X==3){ PORTB=2;  delay_ms(1500);  PORTB=3; X=4; }
        if(X==5){ PORTB=0;  X=0; }

    }
  }

ولكنه لا يعمل اطلاقا مع البيك 16F628A عمليا ويعمل على المحاكاه كما اردت
ولكن يعمل بكفاءة كما اردت مع البيك 16F84A عمليا ويعمل ايضا على المحاكاة
مع العلم انه تم عمل الاعدادات لكل بيك على حدة -واستخدمت كرستالة 4 ميجا هرتز وفى الاعدادات اخترت التردد XT -وضعت المفتاح على المنفذ B7 ووضعت الليدات على البن B0 والبن B1
تم التجربة على اكثر من بيك والنتيجة واحدة هل توجد اوامر برمجية تضاف للبيك 16F628A قبل البرنامج كما هو المعمول فى البيك 16F877A ارجو الحل من الاخوة المهندسين

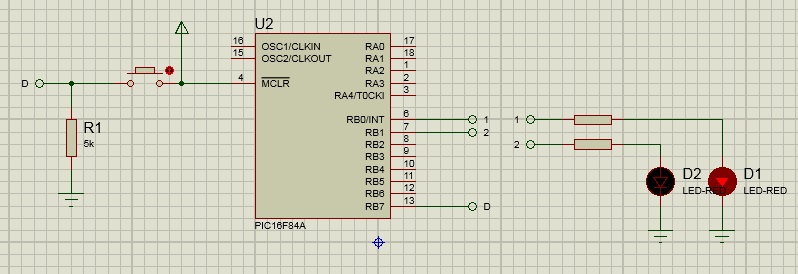

ورسمة دائرة المحاكاة كالاتى

[فيصل الريامي]

أضف CMCON=7;

[اوشة محمود]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل الريامي أضف CMCON=7;

السلام عليكم
اشكرك اخى على سرعة الرد لكن هذا الامر البرمجى اين يوضع اول البرنامج ام ماذا

CMCON=7;

[عبدالله حجازى]

تفضل اخي

    int X =0;

    void main() {
    TRISB=128; PORTB=0;
CMCON=7;

        while(1){

        if(PORTB.F7==1)
        { X++; delay_ms(500); }
        if(X==1){ PORTB=1;}
        if(X==2){ PORTB=0;}
        if(X==3){ PORTB=2;  delay_ms(1500);  PORTB=3; X=4; }
        if(X==5){ PORTB=0;  X=0; }



    }
  }

يمكنك استخدام الهزاز الداخلي للمتحكم PIC16F628A لأن هذا المشروع لا يحتاج لسرعه عاليه المذبذب الداخلي يكفي بالمهمه ..

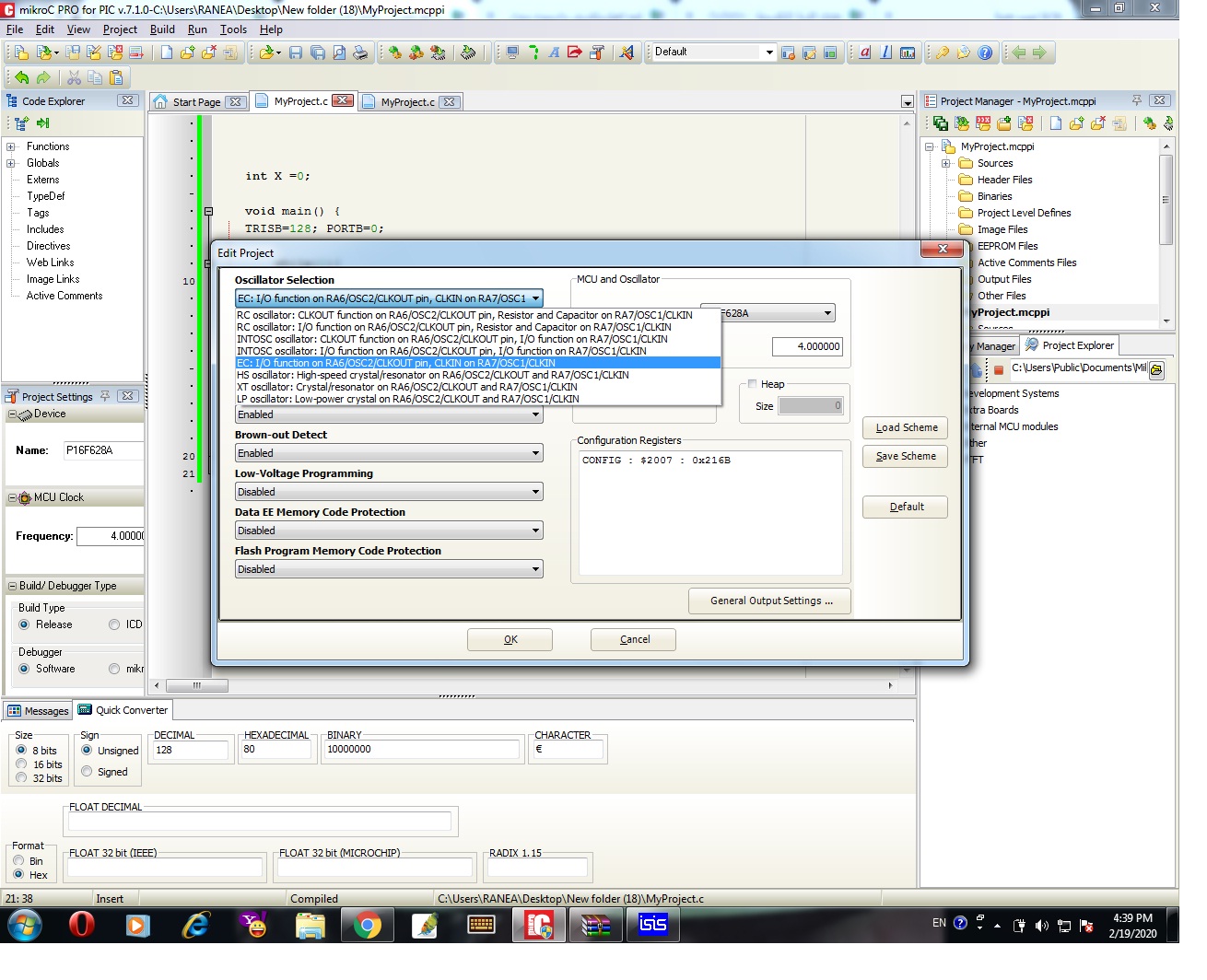

انظر اختيار المذبذب الداخلي كما في الصورة للمعالج PIC16F628A

[فيصل الريامي]

ضعه أسفل void main() ;
لتهيئه الميكروكنترولر

[اوشة محمود]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل الريامي أضف CMCON=7;

السلام عليكم مهندس فيصل

شكرا كثيرا على الرد والافادة

[اوشة محمود]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى تفضل اخي int X =0; void main() { TRISB=128; PORTB=0; CMCON=7; while(1){ if(PORTB.F7==1) { X++; delay_ms(500); } if(X==1){ PORTB=1;} if(X==2){ PORTB=0;} if(X==3){ PORTB=2; delay_ms(1500); PORTB=3; X=4; } if(X==5){ PORTB=0; X=0; } } } يمكنك استخدام الهزاز الداخلي للمتحكم PIC16F628A لأن هذا المشروع لا يحتاج لسرعه عاليه المذبذب الداخلي يكفي بالمهمه .. انظر اختيار المذبذب الداخلي كما في الصورة للمعالج PIC16F628A

السلام عليكم
شكرا على الرد والافادة بالاضافة الى التجويد ( يعنى النصيحة بأكثر مما طلبت )
