السلام عليكم ورحمه الله
اولا يمكننا النقاش للوصول لتصميم جيد وليث الأفضل لأن هناك العديد
من الدوائر وانت وحدك من تستطيع اختيار الأفضل لمتطلباتك ..

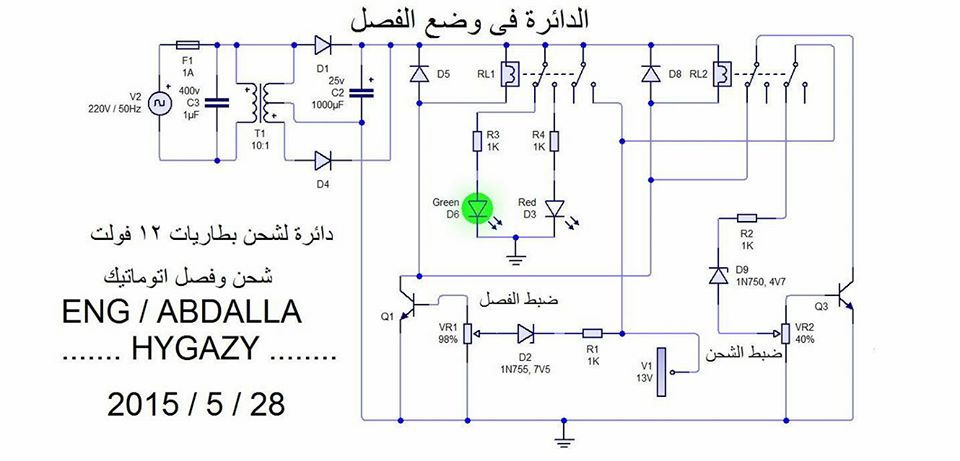

اليك تصميم بستخدام الترنزوستر

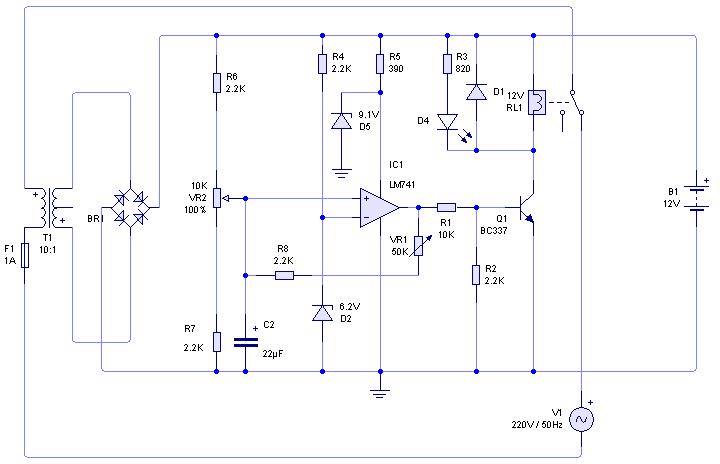

والتصميم الثاني بستخدام المتكاملة
التصميم الأول ربما نحتاج الي ذيادة ترنزوستر علي Q1 و Q3 لذيادة حساسية المجس
أو نستخدم ترنزوستر بمعامل تكبير مرتفعة مثل BC337
يمكنك وضع ليد أخر علي الطرف الفاضي للرالية للتمييز بين
عملية الشحن وايقاف الشحن
عيب هذا التصميم في حالة اكتمال الشحن يفصل الرالية مصدر الجهد ويظل ملف الرالية يسحب تيار من البطارية
التصميم الثاني منقول من مصدر موثوق به
التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 26-02-2020 الساعة 01:04 AM.
|
اريد دائرة فصل البطارية عند اكتمال الشحن
