مساعده في التحكم في دايره صوت 2003

[nour55555]

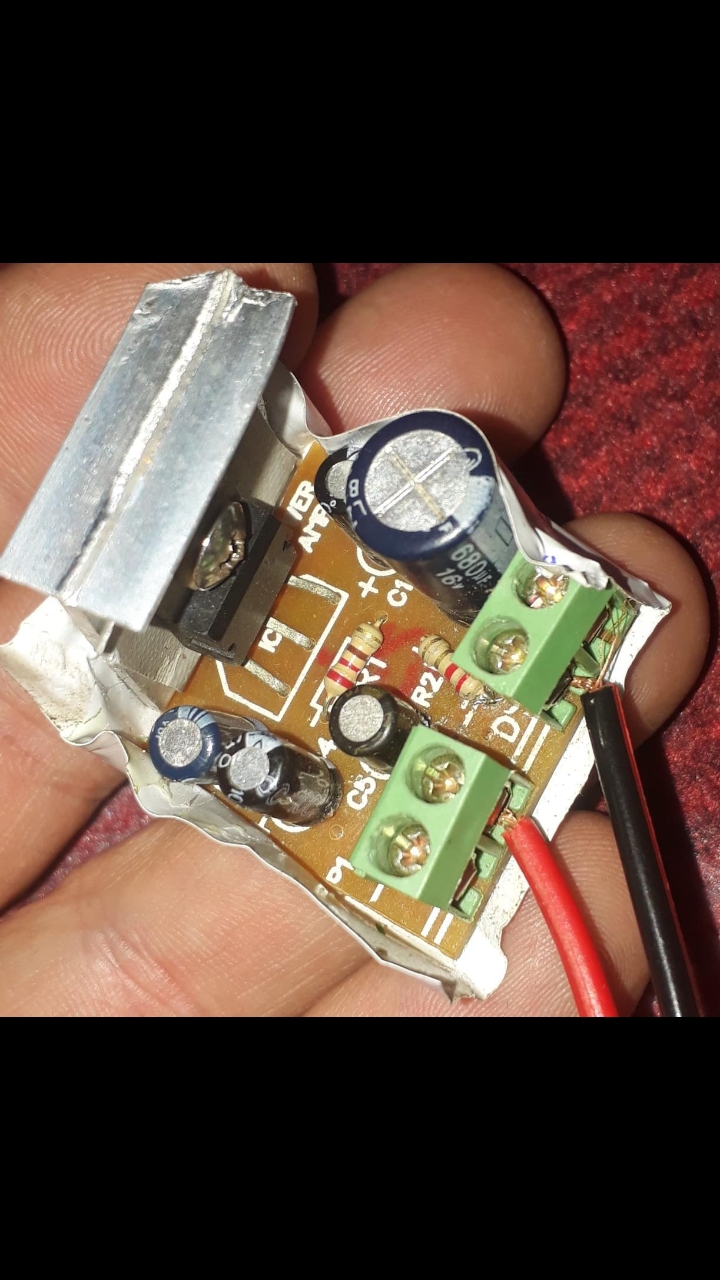

اريد تركيب هذه الدارة tda 2003 لرفع صوت انتركم بتغذيه 12 فولت
عند تركيبها الصوت عالي جدا وتعطي صفاره مع المايك
المطلوب وضع مقاومه متغيره لخفض الصوت دون التاثير علي جودته

ما قيمه ومكان المقاومه المتغيره

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة nour55555

اريد تركيب هذه الدارة tda 2003 لرفع صوت انتركم بتغذيه 12 فولت
عند تركيبها الصوت عالي جدا وتعطي صفاره مع المايك
المطلوب وضع مقاومه متغيره لخفض الصوت دون التاثير علي جودته

ما قيمه ومكان المقاومه المتغيره

السلام عليكم ورحمة الله وبركاته
اخى الكريم

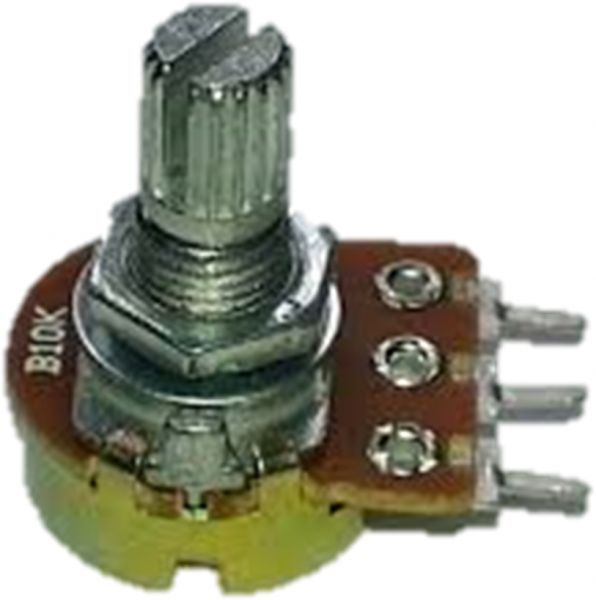

يتم وضع مقاومة متغيرة ( هذه المقاومة لها 3 اطراف ) يتم وصل الطرف الاوسط لدخل الدائرة واحدى الطرفين للارضى والطرف الاخر لمصدر الصوت .... وقيمة هذه المقاومة 20 كيلو اوم وهذه صورة لهذه المقاومة:

[nour55555]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

يتم وضع مقاومة متغيرة ( هذه المقاومة لها 3 اطراف ) يتم وصل الطرف الاوسط لدخل الدائرة واحدى الطرفين للارضى والطرف الاخر لمصدر الصوت .... وقيمة هذه المقاومة 20 كيلو اوم وهذه صورة لهذه المقاومة:

ما الفرق بين دخل الدائره ومدخل الصوت ماذا تقصد دخل الدائره

[jhjh]

من المعروف..الامبلفير الحساس..عندما يقترب المايك من السماعة يحدث صفير..وعند وضع مقاومة متغيرة..كما تفضل اخونا عريبي...تقلل الحساسية,,,مدخل الصوت

[nour55555]

المشاركة الأصلية كتبت بواسطة jhjh

من المعروف..الامبلفير الحساس..عندما يقترب المايك من السماعة يحدث صفير..وعند وضع مقاومة متغيرة..كما تفضل اخونا عريبي...تقلل الحساسية,,,مدخل الصوت

اين أضع اطراف المقاومه المتغيره

[jhjh]

https://i2.wp.com/amplifiercircuit.n...?fit=455%2C284

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة nour55555

ما الفرق بين دخل الدائره ومدخل الصوت ماذا تقصد دخل الدائره

السلام عليكم ورحمة الله وبركاته
اخى الكريم

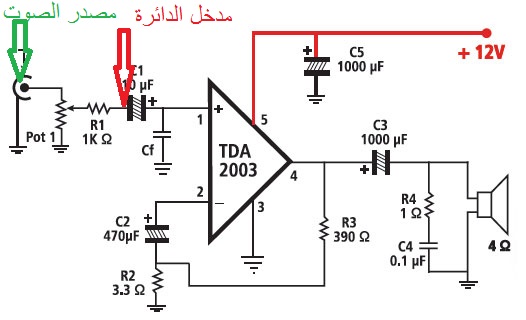

مدخل الصوت او مصدر الصوت والمشار اليه بالسهم الاخضر (ممكن يكون موبايل او اى مصدر اخر )
ومدخل الدائرة يعنى مدخل الدائرة المتكاملة وهو المشار اليه بالسهم واللون الاحمر

.

[nour55555]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

مدخل الصوت او مصدر الصوت والمشار اليه بالسهم الاخضر (ممكن يكون موبايل او اى مصدر اخر )
ومدخل الدائرة يعنى مدخل الدائرة المتكاملة وهو المشار اليه بالسهم واللون الاحمر

.

هل لازم قطبيه في مدخل الصوت

يعني مدخل الصوت طرفين ممكن اي طرف يكون في الأرضي والتاني يكون دخل الدائره


وكذلك خرج الصوت السماعات هل يلتزم القطبية
