السلام عليكم
اضافة لما تفضل به الاخوة الكرام
يمكنك الاستغناء عن اي دارة وحماية مجموعتك بشكل جيد عبر اضافة مصباح سيارة ٢٤ فولت ٧٧ واط متواجد بوفرة عند كهربائيي السيارات بحيث توصل المصباح مع السماعة بشكل متسلسل بهذا الشكل تحمي الدارة من قصر السماعة .
بالنسبة للديودات فهي لتوحيد اشارة الصوت القادمة من المضخم بحيث ان قصرت السماعة فان الجهد سيزداد على المقاومة 0.5 اوم مما يؤدي الى تشغيل العازل الضوئي ومنه تشغيل الترانزستور وفصل الحمل لكن عند فصل الحمل سيذهب الجهد عن المقاومة 0.5 اوم مما يؤدي الى توقف العازل وبالتالي عودة الاشارة الى السماعة بهذا الشكل ستتذبذب الدارة ولن تفي بالمطلوب .
حياكم الله جميعا
|

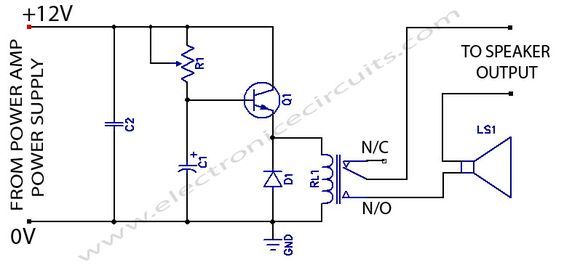

دائره لحمايه مكبر الصوتيات من الاحتراق
