مقياس تردد باستخدام الاردوينو :

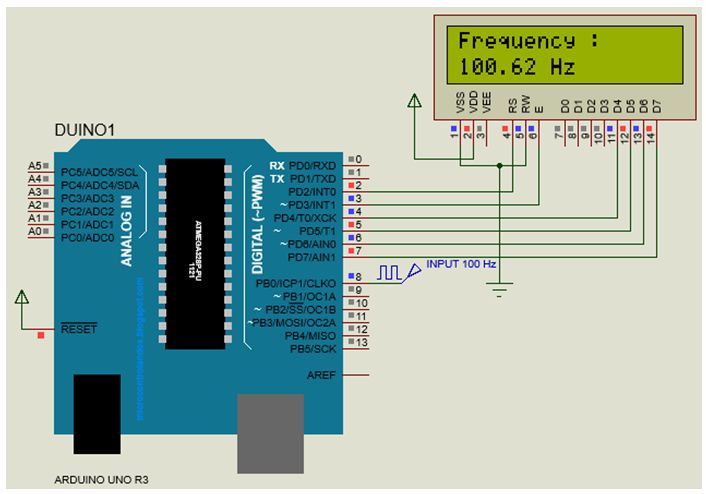

الدائرة الكهربية



يحتوي الاردوينو على دالة خاصة pulseIn ، والتي تمكننا من تحديد مدة duration الحالة الموجبة أو مدة الحالة السالبة لموجة مستطيلة معينة :

Htime = pulseIn(8,HIGH);
Ltime = pulseIn(8, LOW);

تقيس الدالة الوقت الذي يوجد فيه المستوى المرتفع High أو المنخفض Low الموجود على الطرف 8 من الاردوينو . لذلك في دورة واحدة من الموجة ، سيكون لدينا مدة للمستوى الموجب Htime ومدة للمستوى السالب Ltime بالميكروثانية . الدالة pulseIn تقيس الوقت بالميكروثانية . في إشارة معينة ، نفترض أن لدينا وقت مرتفع Htime وليكن 10ms ووقت منخفض Ltime وليكن 30ms ويكون زمن الدورة 10+30=40ms ، ويكون التردد 1000/40 = 25 Hz . سيتم تخزين 30000 في العدد الصحيح Ltime و 10000 في Htime. عندما نضيفهم معًا ، سنحصل على مدة الدورة ، ومن خلال المعكوس (المقلوب) سنحصل على التردد.

البرنامج :

#include <LiquidCrystal.h>
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);
int Htime;              //integer for storing high time
int Ltime;                //integer for storing low time
float Ttime;            // integer for storing total time of a cycle
float frequency;        //storing frequency
void setup()
{
    pinMode(8,INPUT);
    lcd.begin(16, 2);
}
void loop()
{
    lcd.clear();
    lcd.setCursor(0,0);
    lcd.print("Frequency : ");
    Htime=pulseIn(8,HIGH);      //read high time
    Ltime=pulseIn(8,LOW);        //read low time

    Ttime = Htime+Ltime;
    frequency=1000000/Ttime;    //getting frequency with Ttime is in Micro seconds
    lcd.setCursor(0,1);
    lcd.print(frequency);
    lcd.print(" Hz");
    delay(500);
}

[عبدالله حجازى]

عمل متميز جداا ومجهود كبير شكراا جزيلا لك مهندسا الفاضل " F.Abdelaziz "

افكر في تطوير هذا المشروع ليكون قارئ أشارة موجة مربعة وموجة مثلثة
بستخدام شاشة جرافيك
