السلام عليكم

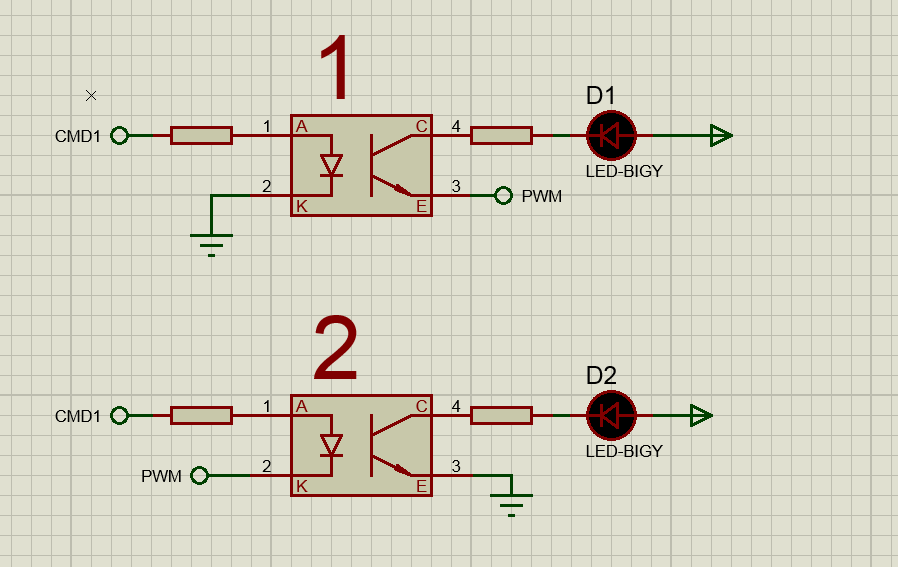

اي الطريقتين افضل لارسال اشارة معينة بتردد معين 1 أم 2
[IMG][/IMG]
طبعا لدي مخرج واحد في المعالج لاخراج PWM لكني اريد استخدام عدة مخارج ففكرت باستخدام البتات الاخرى من المنافذ لتفعيل الخط المطلوب لارسال الاشارة عليه
هذا يعني ان احد الدارتين السابقتين ستتكرر الدارة عدة مرات افعل الخط المطلوب الارسال عبره ثم ارسال الاشارة عبر تقطيع اشارة PWM بحسب الاشارة المطلوبة ( شيئ يشبه الريموت كونترول لكن عدة خطوط وليس واحد )

يرجى بيان الافضل وان وجد افضل من هذه الطريقتين يرجى التوضيح
ولكم الشكر والتقدير

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة sskk77 السلام عليكم اي الطريقتين افضل لارسال اشارة معينة بتردد معين 1 أم 2 [IMG][/IMG] طبعا لدي مخرج واحد في المعالج لاخراج PWM لكني اريد استخدام عدة مخارج ففكرت باستخدام البتات الاخرى من المنافذ لتفعيل الخط المطلوب لارسال الاشارة عليه هذا يعني ان احد الدارتين السابقتين ستتكرر الدارة عدة مرات افعل الخط المطلوب الارسال عبره ثم ارسال الاشارة عبر تقطيع اشارة PWM بحسب الاشارة المطلوبة ( شيئ يشبه الريموت كونترول لكن عدة خطوط وليس واحد ) يرجى بيان الافضل وان وجد افضل من هذه الطريقتين يرجى التوضيح ولكم الشكر والتقدير

وعليكم السلام ورحمه الله

أخي ما هوا رقم البيك اللذي تستخدمة ؟
توجد انواع من الميكروكنترول تحتوي علي أكثر من مولد نبضات

ايضا لا يوجد شئ أفضل من الأخر لكل طريقة مميزات وعيوب وعلي ذالك
تختار ما يناسب طبيعة عملك

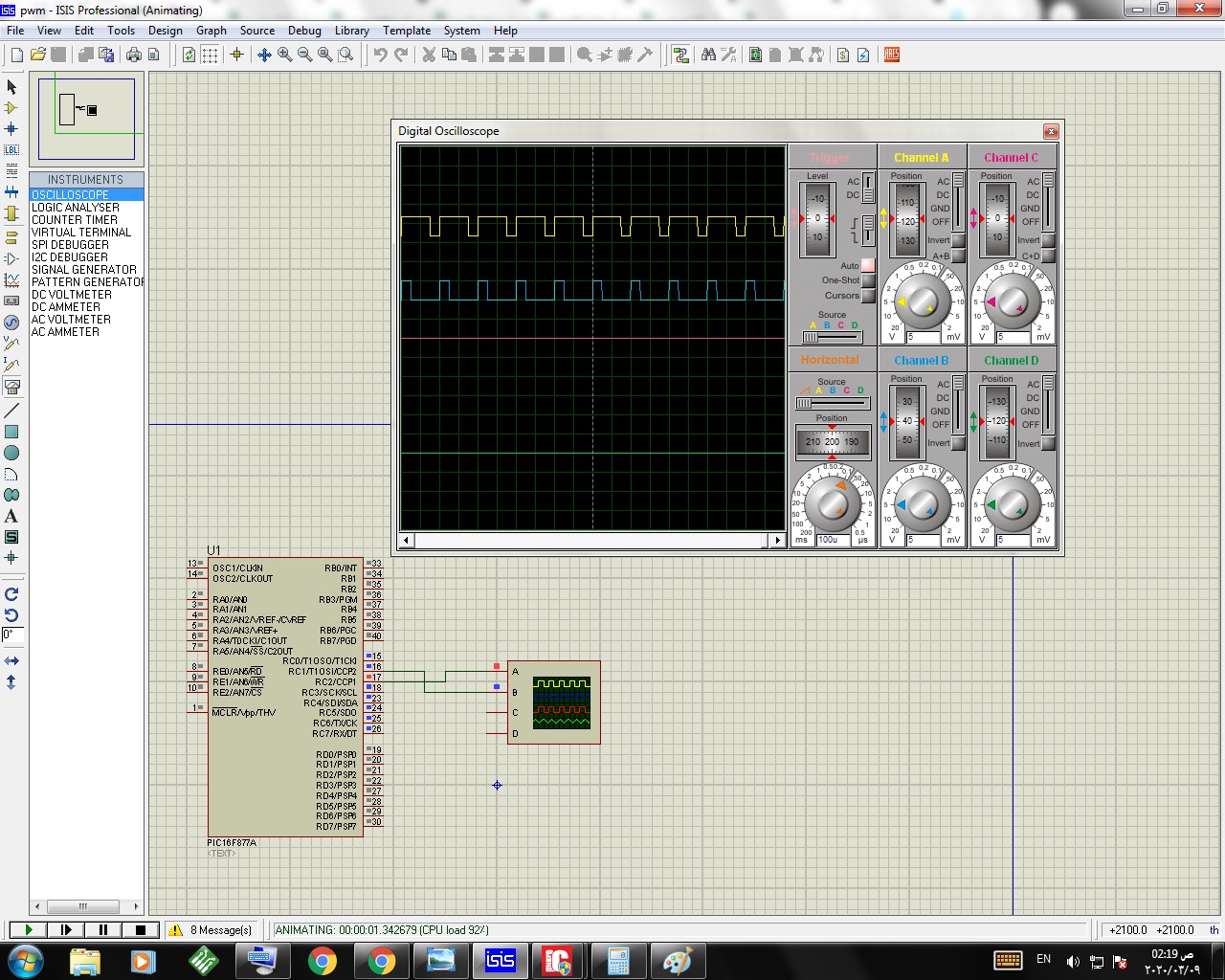

اليك هذا المتحكم PIC16F877A يحتوي علي مخرجان لتوليد اشارة PMW
ويمكن تعديل عرض الموجه كما نشاء ايضا المولدان يعملو في نفس الوقت



      void main() {

       PORTC = 0;        // set PORTC to 0
       TRISC = 0;       // designate PORTC pins as output

       PWM1_Init(5000);  //  Initialize PWM module at 5KHz:
       PWM2_Init(5000);   // Initialize PWM2 module at 5KHz

        while(1){
      PWM1_Set_Duty(192); //  Set duty ratio to 75%:
      PWM2_Set_Duty(64); //  Set duty ratio to 25%:

        PWM1_Start();  // start PWM1
        PWM2_Start();  // start PWM2

        //  PWM1_Stop();
        //  PWM2_Stop();


    }

  }

المميزات هنا في استخدام المديول لمولد النبضات المدمج داخل المتحكم
هي سهولة التعامل معه دقة في عرض الموجه تشغيل اكثر من مولد بترددات مختلفة في نفس
الوقت
لا يشغل المتحكم عن عملة المديول يعمل بمفردة ويتدخل المتحكم لإعطاة
قيم جديدة للتردد وعرض الموجة

عيوب هذا النظام فقط تقتصر علي بعض المتحكمات حيث توجد متحكمات لا يوجد بها اكثر
من مخرجين لتوليد الإشارة

[sskk77]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى وعليكم السلام ورحمه الله أخي ما هوا رقم البيك اللذي تستخدمة ؟ توجد انواع من الميكروكنترول تحتوي علي أكثر من مولد نبضات ايضا لا يوجد شئ أفضل من الأخر لكل طريقة مميزات وعيوب وعلي ذالك تختار ما يناسب طبيعة عملك اليك هذا المتحكم PIC16F877A يحتوي علي مخرجان لتوليد اشارة PMW ويمكن تعديل عرض الموجه كما نشاء ايضا المولدان يعملو في نفس الوقت void main() { PORTC = 0; // set PORTC to 0 TRISC = 0; // designate PORTC pins as output PWM1_Init(5000); // Initialize PWM module at 5KHz: PWM2_Init(5000); // Initialize PWM2 module at 5KHz while(1){ PWM1_Set_Duty(192); // Set duty ratio to 75%: PWM2_Set_Duty(64); // Set duty ratio to 25%: PWM1_Start(); // start PWM1 PWM2_Start(); // start PWM2 // PWM1_Stop(); // PWM2_Stop(); } } المميزات هنا في استخدام المديول لمولد النبضات المدمج داخل المتحكم هي سهولة التعامل معه دقة في عرض الموجه تشغيل اكثر من مولد بترددات مختلفة في نفس الوقت لا يشغل المتحكم عن عملة المديول يعمل بمفردة ويتدخل المتحكم لإعطاة قيم جديدة للتردد وعرض الموجة عيوب هذا النظام فقط تقتصر علي بعض المتحكمات حيث توجد متحكمات لا يوجد بها اكثر من مخرجين لتوليد الإشارة

أخي عبد الله اشكرك على ردك وشرحك, الا انه للاسف هذه الطريقة غير مناسبة لي والسبب لا يوجد معالج يحتوي على 12 أو 24 مولد اشارة PWM لذلك فكرت بطريقة المسح الرقمي
تفعيل الخط المراد الارسال عليه ثم تشغيل PWM وارسال الاشارة ثم اطفاء الخط والانتقال الى اخر وهكذا

شكرا لك اخي العزيز ووفقك لكل خير

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة sskk77 أخي عبد الله اشكرك على ردك وشرحك, الا انه للاسف هذه الطريقة غير مناسبة لي والسبب لا يوجد معالج يحتوي على 12 أو 24 مولد اشارة PWM لذلك فكرت بطريقة المسح الرقمي تفعيل الخط المراد الارسال عليه ثم تشغيل PWM وارسال الاشارة ثم اطفاء الخط والانتقال الى اخر وهكذا شكرا لك اخي العزيز ووفقك لكل خير

افهم من كلامك انك تريد 12 خط أو 24 لإستخدامهم في ارسال اشارة PMW بشكل منفصل
يعني نرسل الإشارة مثلا علي الخط الأول ثم ايقافة ونبدأ في الأرسال علي الخط الثاني
ثم ايقافة وهكذة للوصل للنهاية

هل توجد اوامر شرطية لإنتاج الموجه ؟
هل يوجد زمن محدد بين تبديل ارسال الخطوط ؟

عندي لك طريقتين لتوليد اشارة PMW بدون استخدام المديول وبالعدد مخارج كما طلبت

الطريقه الأولي بستخدام التايمر الداخلي مع حلقات التكرار for
والثانيه بستخدام اوامر الإنتظار
سؤال هل كل ما تحتاجه من المتحكم توليد الموجه فقط أم توجد مهام أخري
ولو وجدت مهام ما هي هذة المهام ؟
ايضا هل سيكون تردد وعرض الموجات سابت أم تريد تعديل علية بظروف معينة؟

[sskk77]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى افهم من كلامك انك تريد 12 خط أو 24 لإستخدامهم في ارسال اشارة PMW بشكل منفصل يعني نرسل الإشارة مثلا علي الخط الأول ثم ايقافة ونبدأ في الأرسال علي الخط الثاني ثم ايقافة وهكذة للوصل للنهاية هل توجد اوامر شرطية لإنتاج الموجه ؟ هل يوجد زمن محدد بين تبديل ارسال الخطوط ؟ عندي لك طريقتين لتوليد اشارة PMW بدون استخدام المديول وبالعدد مخارج كما طلبت الطريقه الأولي بستخدام التايمر الداخلي مع حلقات التكرار for والثانيه بستخدام اوامر الإنتظار سؤال هل كل ما تحتاجه من المتحكم توليد الموجه فقط أم توجد مهام أخري ولو وجدت مهام ما هي هذة المهام ؟ ايضا هل سيكون تردد وعرض الموجات سابت أم تريد تعديل علية بظروف معينة؟

اشكرك اخي عبدالله
ما يهمني التردد الثابت والتقطيع حسب الحاجة
لايوجد اي شروط سوى شروط أزمنة التقطيع التي تتعلق بالقيمة صفر او واحد
ولك مني كل الشكر والتقدير
