السلام عليكم اخوان

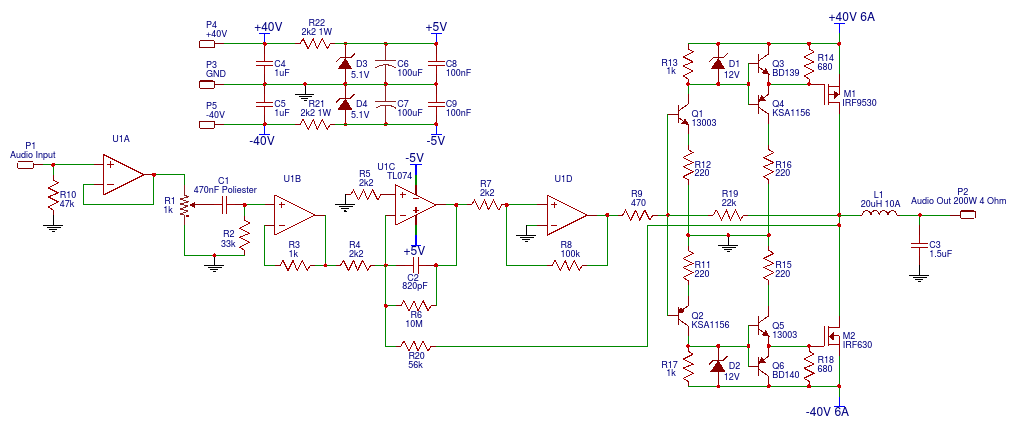

لدي مخطط دائرة مضخم صوت يستخدم المتكاملة tl074
احتاج الى فصل الدائرة بحيث افصل دائرة التحكم (الفلترة والتضخيم )
عن دائرة القدرة
اريد تصميم اثنتين من دائرة التحكم لتصبح ستيريو يمين ويسار في بطاقة منفصلة عن دائرة البور
سؤالي هو ان دائرة التحكم من اقصى اليسار عند دخل اشار ة الصوت
الى منتصف الدائرة عند R9 470ohm
بالنسبة لدائرة التغذية بالاعلى موجود +40 gnd -40
يعني اننا نحتاج الى محول ذو نقطة وسطية يخرج 40 فولت بين كل طرف والنقطة الوسطية
ثم تدخل على قنطرة فسنحتاج الى قنطرتين قنطرة لكل سلك طرفي مع المنتصف في المحول فيخرج لنا جهدان بقيمة 40
اما gnd هو النقطة الوسطية في الملف ام طرف السالب لاحدى القنطرتين ؟؟؟
واي المقاومات تكون ذات قدرة عالية في دائرة البور (اكثر من ربع واط )؟؟؟
Amplifier circuit
