LED teste هل يوجد ربط غير هذا

[علي00]

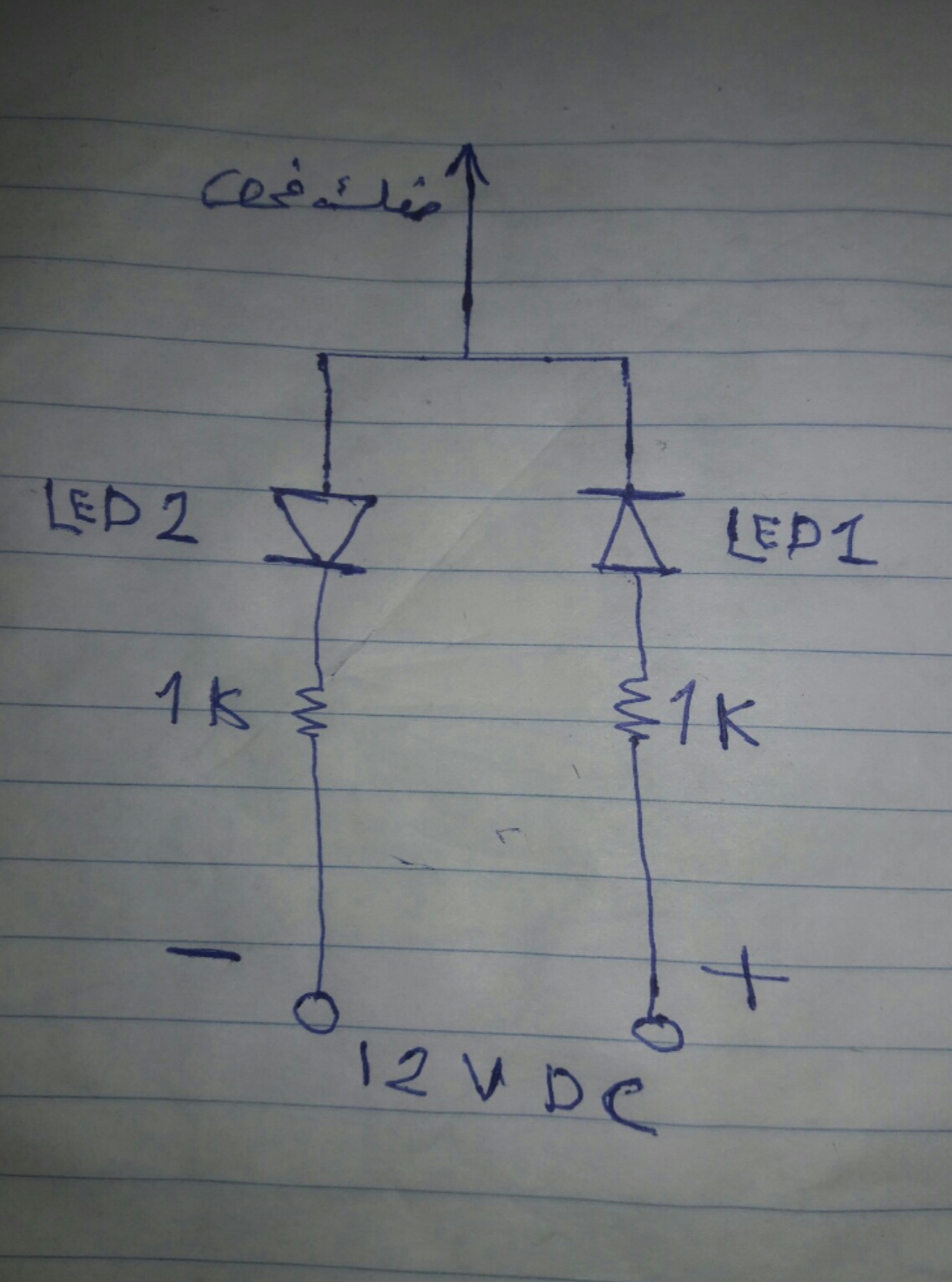

اخواني يوجد ربط معين حتى احصل عل مفك ذو 2 ليد لفحص القطب السالب والموجب 12 فولت Dc يعني كل ليد له لون جربت هذه الربط ولكن عند توصيل الدائرة تبقى اليدات تبقى تعمل

[IMG][/IMG]

[Bahaa599599]

المشاركة الأصلية كتبت بواسطة علي00

اخواني يوجد ربط معين حتى احصل عل مفك ذو 2 ليد لفحص القطب السالب والموجب 12 فولت Dc يعني كل ليد له لون جربت هذه الربط ولكن عند توصيل الدائرة تبقى اليدات تبقى تعمل

[IMG][/IMG]

اخ انت تريد بمفك الفحص عند وضعه على قطب بطارية موجب يضيء لد احمر وعند وضعه على قطب سالب يضئ لد اخضر
ان كان هذا ما تقصد فدائرتك لا تنفع وستبقى الليدات تعمل لانها دائرة مغلقة مابين الموجب والسالب
حتى ولو وجدت طريقة اخرى فيجب ان تاخد بالحسبان انه يجب توحيد اقطاب السالب ما بين البطارية التي تغذي الليد والبطارية المفحوصة بالمفك لتكون دائرة مغلقة

[علي00]

تمام الف شكرا

[مسلم11]

اضافة لما تفضل به الاخ بهاء
يمكن ان تجمع الطرفين الموضحان بالرسم الموجب والسالب مع بعضهما بحيث يصبح لليدان نقطتي اتصال واحدة من الطرفين وتقوم على وصل احد الطرفين بالارض او تاريض احد الطرفين والطرف الثاني تستخدمه للفحص .
تحياتي للجميع
