السلام عليكم
هل يمكن تحويل ريموت كنترول من rf الى ir
الريموت عبارة عن ريموت لعبة نظام قديم
دائرته تتكون من ترانزستورات وبعض المكونات الاخرى
ولا يحتوي على مشفر encoder
سؤالي هو هل يمكن تحويله الى ir
واخذ بيانات متغيرة منه
لانني اريد توصيل المستقبل بالاردوينو والتحكم بسرعة بمحركين

[مسلم11]

السلام عليكم
نعم اخي يمكن ذلك
وذلك بازالة دارة الارسال او من مدخل دارة الارسال تاخذ الاشارة و ترسلها عبر ir.
مع مراعاة رفع جهد الاشارة المرسلة حتى تستطيع تشغيل ir led بواسطة ترانزستورات او مضخم عملياتي.
تحياتي

[Bahaa599599]

السلام عليكم

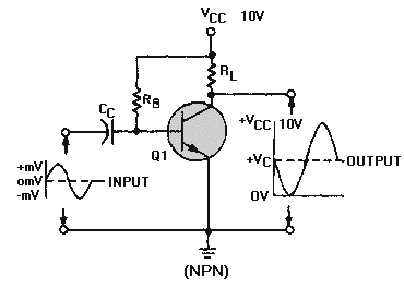

اخ مسلم ساستخدم ترانزستور كمكبر اشارة كما في الصورة
لكن اريد قيم المقاومات والمكثف مع العلم انني ساستخدم بطارية ٩ فولت وثلاث ليدات ir على على التوازي ورقم نوع ترانزستور مناسب للترددات
اعتقد ان 2n2222 او bc547 يفيان بالغرض

[مسلم11]

وعليكم السلام ورحمة الله وبركاته
حياك الله اخي العزيز
نعم الترانزستور BC547 مناسب جدا .
ان كانت التغذية 9 فولت سنقوم على اعتماد خرج الدارة نصف التغذية او 5فولت وذلك كما يلي
المقاومة RL هي من ستقوم على تحديد جهد الخرج اذا الجهد الواجب حجزه على طرفيها هو 9-5=4 فولت
والتيار لنجعله 50 ميلي امبير بهذا الشكل تصبح قيمة المقاومة 2.2 كيلو اوم .
بالنسبة لليدات تريد وصلهم مع مدخل المكبر اليس كذلك
يعني تريد من هذا المكبر ان يكون مستقبل للاشارة .... تمام هكذا

[Bahaa599599]

اقتباس المشاركة الأصلية كتبت بواسطة مسلم11 وعليكم السلام ورحمة الله وبركاته حياك الله اخي العزيز نعم الترانزستور BC547 مناسب جدا . ان كانت التغذية 9 فولت سنقوم على اعتماد خرج الدارة نصف التغذية او 5فولت وذلك كما يلي المقاومة RL هي من ستقوم على تحديد جهد الخرج اذا الجهد الواجب حجزه على طرفيها هو 9-5=4 فولت والتيار لنجعله 50 ميلي امبير بهذا الشكل تصبح قيمة المقاومة 2.2 كيلو اوم . بالنسبة لليدات تريد وصلهم مع مدخل المكبر اليس كذلك يعني تريد من هذا المكبر ان يكون مستقبل للاشارة .... تمام هكذا

اريد توصيل الليدات مع مخرج المكبر والاشارة من لوحة التحكم الى دخل المكبر واسف لكثرة الغلبة اجعل الجهد ٥ فولت
وما الفرق في خروج الاشارة من ir ان كانو الثلاثة على التوالي
لانني بعدما فككت الغراء عن لوحة الدايودات الثلاث وجدت انهم موصلين على التوالي
طبعا ساجعلهم بالتوازي لكن احببت السؤال عن الفرق
وساستخدم مستقبل ir مع الاردوينو فهو لا يحتاج الى مكبر

[Bahaa599599]

اخترت هذا الريموت للتسهيل نوعا ما في جزء البرمجة فهو لا يحتاج الى برمجة سرعات فقط on off
المهم لقد احترت من امري لم اميز مسار خرج البيانات من المشفر
ولم اجد الداتاشيت لها
فقد احترت هل هو الرجل رقم ٦ او ٧

[مسلم11]

السلام عليكم
اليك هذا الرابط انظر به عله يقدم شيئا تستفيد منه
يوجد به معلومات المجموعة .

https://www.sunrom.com/p/nec-remote-decoder-serial-out

[مسلم11]

السلام عليكم
اخي الكريم انظر بالرابط وقارن بين المجموعة التي به والمجموعة التي عندك اعتقد انهما متشابهتان .
بالعودة لدارتنا طالما انك تريد التغذية من جهد قدره 5 وتريد من المكبر ان يقود الليدات .
لنتكلم قليلا عن الليدات وطرق توصيلهم والفائدة من الوصل التسلسلي والتفرعي .
هذا النوع عبارة عن ليد يصدر اشعة تحت الحمراء و شروط تشغيله متوافقة تماما مع الليدات العادية يعني جهد تشفيله بين 1.5~2 فولت والتيار اقصاه 30 ميلي امبير .
الوصل التفرعي و التسلسلي يكون محكوم بامرين
الاول : وهو شدة الاضاءة المطلوبة فان كنت تريد شدة اضاءة اقوى عليك بزيادة عدد الليدات وايضا يمكنك استبدال الليدات التي بالاسواق بليدات ماخوذة من كاميرا تصوير ليلية فهي اشد واقوى و جهدها اعلى ( جهد التشغيل ) .
والثاني : جهد التغذية فان كنت ستستخدم تغذية قليلة عليك بالوصل التفرعي اما ان كانت التغذية مرتفعه فاستخدم الوصل التسلسلي .
النتيجة واحدة بالنهاية ان كان الوصل تفرعي ام تسلسلي .
التغذية هنا 5 فولت فيحبذ الوصل التفرعي وعدد الليدات ثلاث
جهد الليد الواحد لنفرضه 1.75 فولت وهو ثابت على الثلاث اما التيار فيجب ضربه بثلاث حسب عدد الليدات
الليد يحتاج الى 25 ميلي امبير فيصبح التيار الكلي 75 ميلي فتصبح المقاومة قيمتها
1.75 - 5 = 3.25 فولت الجهد الواجب على المقاومة حجزه
كم يجب ان تكون قيمة المقاومة ؟؟
