[فيصل الريامي]

مساء الخير اخواني الأعزاء..
كيف ممكن اعمل كنترول لل DC Motor بحيث اخليه يشتغل كل ساعتين لمدة 10 ثواني وبعدها يبند عن طريق الميكروكنترولر باستخدام ميكروسي ولكم جزيل الشكر..

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل الريامي مساء الخير اخواني الأعزاء.. كيف ممكن اعمل كنترول لل DC Motor بحيث اخليه يشتغل كل ساعتين لمدة 10 ثواني وبعدها يبند عن طريق الميكروكنترولر باستخدام ميكروسي ولكم جزيل الشكر..

السلام عليكم ورحمه الله

مساء الخير عليك
اخي لم تحدد رقم الميكرو عموما اخترت لك ميكرو كنترولر مناسب

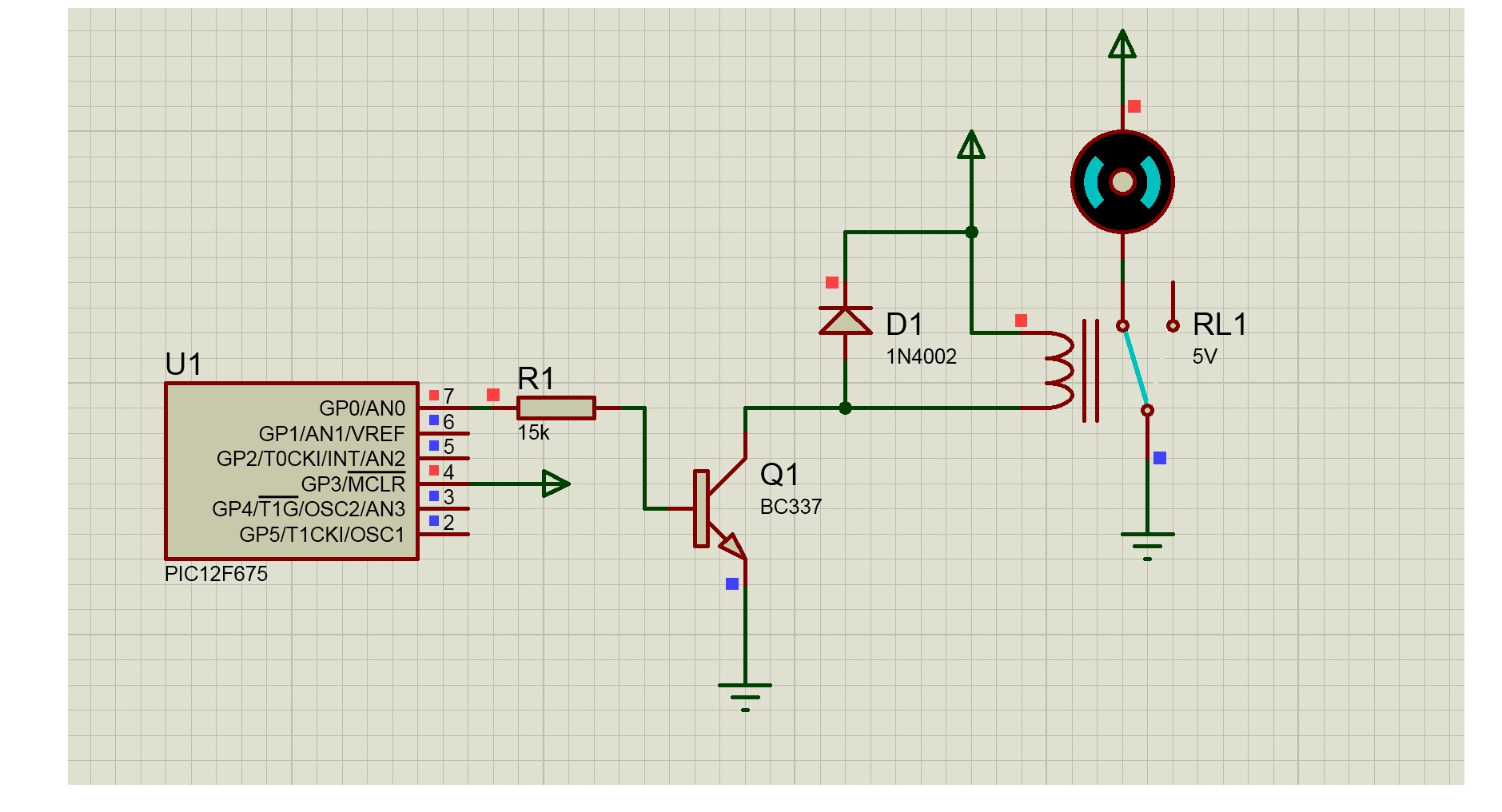

تفضل اخي الكريم اليك الكود والدائرة

  int X=0;

         void init_ports(void)
       {
           TRISIO = 0; // set as output

       }

               void main()
         {
              init_ports();
              GPIO = 0;
              delay_ms(1000);

            while(1) // infinite loop
          {

            for(X=0; X<120; X++ ){ delay_ms(60000); }

            GPIO = 1;
            delay_ms(10000);

            GPIO = 0;
            delay_ms(1);

          }
        }

[فيصل الريامي]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله مساء الخير عليك اخي لم تحدد رقم الميكرو عموما اخترت لك ميكرو كنترولر مناسب تفضل اخي الكريم اليك الكود والدائرة int X=0; void init_ports(void) { TRISIO = 0; // set as output } void main() { init_ports(); GPIO = 0; delay_ms(1000); while(1) // infinite loop { for(X=0; X<120; X++ ){ delay_ms(60000); } GPIO = 1; delay_ms(10000); GPIO = 0; delay_ms(1); } }

وعليكم السلام اخي العزيز مهندس عبدلله..
شكرا جزيلا طريقه جيده..
انا كنت أريد طريقه أخرى اذا ممكن بدون مايأثر زمن التأخير على البرنامج الرئيسي للميكروكنترولر اي باستخدام المقاطعات اذا ممكن وبدون التعليمه delay_ms.

شكرا لوقتك اخي الكريم وفي ميزان حسناتك في هذا الشهر الفضيل

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل الريامي وعليكم السلام اخي العزيز مهندس عبدلله.. شكرا جزيلا طريقه جيده.. انا كنت أريد طريقه أخرى اذا ممكن بدون مايأثر زمن التأخير على البرنامج الرئيسي للميكروكنترولر اي باستخدام المقاطعات اذا ممكن وبدون التعليمه delay_ms. شكرا لوقتك اخي الكريم وفي ميزان حسناتك في هذا الشهر الفضيل

تمام معني كلامك انك تريد كود الإنتظار يكون فرعي لأن هناك مهام أخري للميكرو..
حسنا سوف انشئ كود جديد

[فيصل الريامي]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى تمام معني كلامك انك تريد كود الإنتظار يكون فرعي لأن هناك مهام أخري للميكرو.. حسنا سوف انشئ كود جديد

نعم استاذ عبدلله بالضبط شكرا جزيلا

[عبدالله حجازى]

السلام عليكم ورحمه الله

اولا أخي هذا كود لتفعيل التايمر الداخلي للميكرو اللذي جاء في المشاركه اعلاه وهوا
Pic12f675


            unsigned int ADC_LUX, ADC_ADJ;
unsigned long int TCOUNT;
unsigned short int var1,var2,var3;

// Interrupt Handler
void interrupt()
{
  // Timer0 Interrupt - Freq = 15.26 Hz - Period = 0.065536 seconds
  if (INTCON.TMR0IF == 1) // timer 0 interrupt flag
  {
    TCOUNT = TCOUNT + 1;
    if (TCOUNT == 100000) //332300 COUNT EQUALS TO 8 HOURS
    TCOUNT = 0;
   // GPIO.GP4 = ~GPIO.GP4; // Toggle PORTB bit0 LED
    INTCON.TMR0IF = 0; // clear the flag
    INTCON.TMR0IE = 1; // reenable the interrupt
    TMR0 = 0; // reset the timer preset count
  }



}


void main() {
ADC_Init();
ADCON0 = 0x00;
ANSEL = 0X03; // AN0 & AN1 CONFIGURED AS ANALOGUE INPUT
TRISIO = 0b00000011;
//GPIO = 0X00;
CMCON = 0x07;
var1 = 0;
var2 = 0;
var3 = 0;

//Timer0 Registers Prescaler= 256 - TMR0 Preset = 0 - Freq = 15.26 Hz - Period = 0.065536 seconds
OPTION_REG.T0CS = 0; // bit 5 TMR0 Clock Source Select bit...0 = Internal Clock (CLKO) 1 = Transition on T0CKI pin
OPTION_REG.T0SE = 0; // bit 4 TMR0 Source Edge Select bit 0 = low/high 1 = high/low
OPTION_REG.PSA = 0; // bit 3 Prescaler Assignment bit...0 = Prescaler is assigned to the Timer0
OPTION_REG.PS2 = 1; // bits 2-0 PS2:PS0: Prescaler Rate Select bits
OPTION_REG.PS1 = 1;
OPTION_REG.PS0 = 1;
TMR0 = 0; // preset for timer register


// Interrupt Registers
  INTCON = 0; // clear the interrpt control register
  INTCON.TMR0IE = 1; // bit5 TMR0 Overflow Interrupt Enable bit...1 = Enables the TMR0 interrupt
  INTCON.TMR0IF = 0; // bit2 clear timer 0 interrupt flag
  INTCON.GIE = 1; // bit7 global interrupt enable


while(1)
{

ADC_ADJ = ADC_READ(0);
ADC_ADJ = ADC_ADJ/1; // divide by 1 for maximum sensitivity * 10 bit resolution
ADC_LUX = ADC_Read(1);
ADC_LUX = ADC_LUX/1;



if (ADC_LUX <= 540 && var1 == 0)
{
GPIO.GP5 = 1;
TCOUNT = 0;
}

if (TCOUNT >= 980 || ADC_LUX >= 710)
{
GPIO.GP5 = 0;
var1 = 1;
}

if (ADC_LUX >= 710)
{
var1 = 0;
}




}
}

ان احببت اكمل علي هذا الميكرو

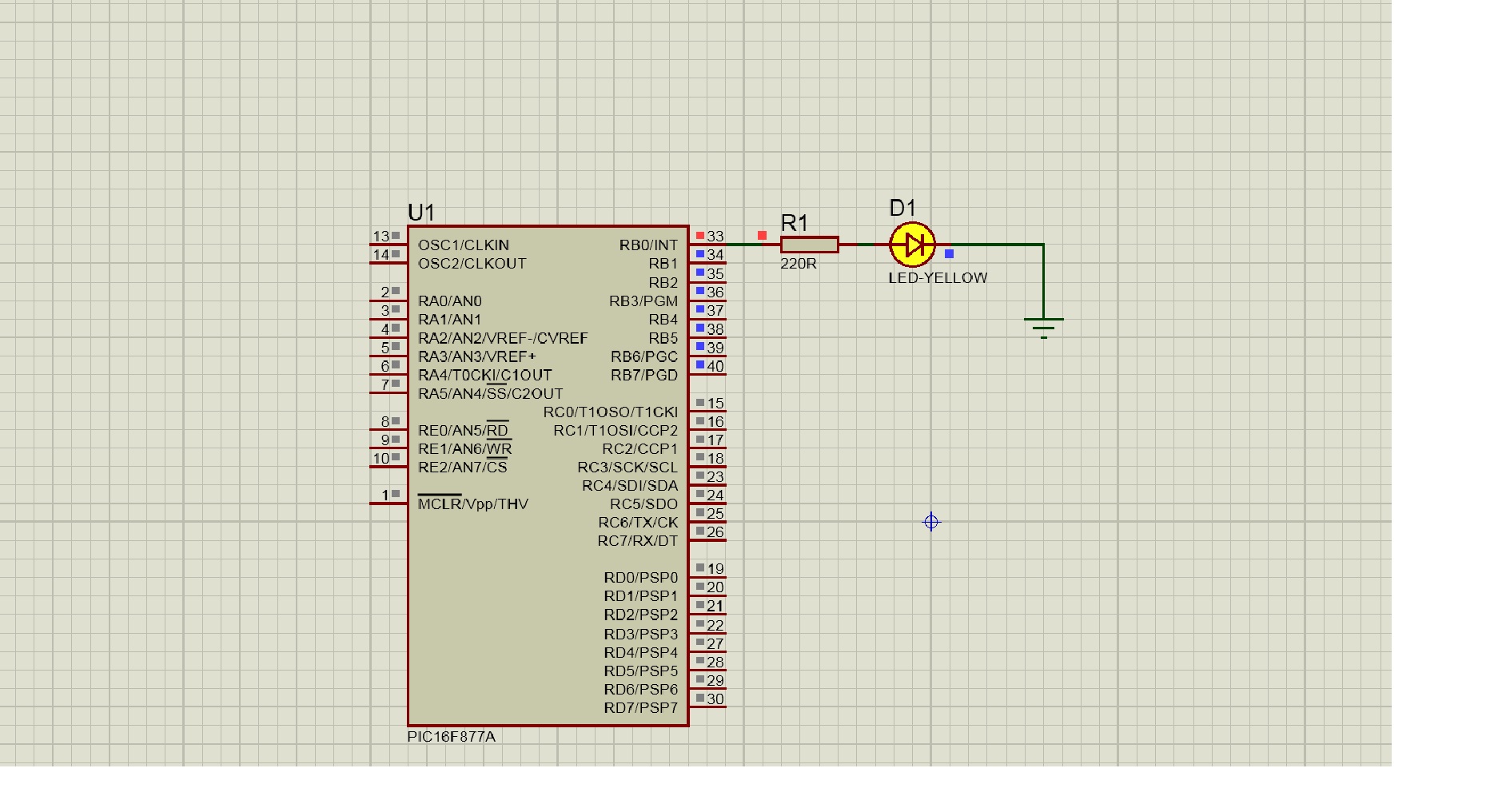

ولكن انت تقول أن توجد مهام أخري للميكرو لذالك سوف اختار ميكرو أقوي لكي يقوم بالمهمه
وهوا pic16f877a
ايضا لو انت ملتزم برقم ميكرو معين اخبرني به


تفضل اخي هذا طلبك





     unsigned int X,A,DATA1,DATA2;




   //Timer0
//Prescaler 1:4; TMR0 Preload = 6; Actual Interrupt Time : 1 ms

//Place/Copy this part in declaration section
void InitTimer0(){
  OPTION_REG	 = 0x81;
  TMR0		 = 6;
  INTCON	 = 0xA0;
}

void Interrupt(){
  if (TMR0IF_bit){
    TMR0IF_bit	 = 0;
    TMR0	 = 6;


     X++;

    if( X==60000 && A==0){ DATA1++; X=0;  }


    if( DATA1==120 ){PORTB.F0=1; DATA2++; A=1; }

    if( DATA2==10000 ){PORTB.F0=0; DATA1=0; DATA2=0; X=0; A=0; }

  }
}





    void main() {
    TRISB=0; PORTB=0;
    InitTimer0();


    while(1){

      //Enter your code here





  }
  }

في هذا الكود تم استخدام التايمر الداخلي دون أن يتعارض مع مهام البرنامج الأساسي

بالتوفيق أخي الكريم

[فيصل الريامي]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله اولا أخي هذا كود لتفعيل التايمر الداخلي للميكرو اللذي جاء في المشاركه اعلاه وهوا Pic12f675 unsigned int ADC_LUX, ADC_ADJ; unsigned long int TCOUNT; unsigned short int var1,var2,var3; // Interrupt Handler void interrupt() { // Timer0 Interrupt - Freq = 15.26 Hz - Period = 0.065536 seconds if (INTCON.TMR0IF == 1) // timer 0 interrupt flag { TCOUNT = TCOUNT + 1; if (TCOUNT == 100000) //332300 COUNT EQUALS TO 8 HOURS TCOUNT = 0; // GPIO.GP4 = ~GPIO.GP4; // Toggle PORTB bit0 LED INTCON.TMR0IF = 0; // clear the flag INTCON.TMR0IE = 1; // reenable the interrupt TMR0 = 0; // reset the timer preset count } } void main() { ADC_Init(); ADCON0 = 0x00; ANSEL = 0X03; // AN0 & AN1 CONFIGURED AS ANALOGUE INPUT TRISIO = 0b00000011; //GPIO = 0X00; CMCON = 0x07; var1 = 0; var2 = 0; var3 = 0; //Timer0 Registers Prescaler= 256 - TMR0 Preset = 0 - Freq = 15.26 Hz - Period = 0.065536 seconds OPTION_REG.T0CS = 0; // bit 5 TMR0 Clock Source Select bit...0 = Internal Clock (CLKO) 1 = Transition on T0CKI pin OPTION_REG.T0SE = 0; // bit 4 TMR0 Source Edge Select bit 0 = low/high 1 = high/low OPTION_REG.PSA = 0; // bit 3 Prescaler Assignment bit...0 = Prescaler is assigned to the Timer0 OPTION_REG.PS2 = 1; // bits 2-0 PS2:PS0: Prescaler Rate Select bits OPTION_REG.PS1 = 1; OPTION_REG.PS0 = 1; TMR0 = 0; // preset for timer register // Interrupt Registers INTCON = 0; // clear the interrpt control register INTCON.TMR0IE = 1; // bit5 TMR0 Overflow Interrupt Enable bit...1 = Enables the TMR0 interrupt INTCON.TMR0IF = 0; // bit2 clear timer 0 interrupt flag INTCON.GIE = 1; // bit7 global interrupt enable while(1) { ADC_ADJ = ADC_READ(0); ADC_ADJ = ADC_ADJ/1; // divide by 1 for maximum sensitivity * 10 bit resolution ADC_LUX = ADC_Read(1); ADC_LUX = ADC_LUX/1; if (ADC_LUX <= 540 && var1 == 0) { GPIO.GP5 = 1; TCOUNT = 0; } if (TCOUNT >= 980 || ADC_LUX >= 710) { GPIO.GP5 = 0; var1 = 1; } if (ADC_LUX >= 710) { var1 = 0; } } } ان احببت اكمل علي هذا الميكرو ولكن انت تقول أن توجد مهام أخري للميكرو لذالك سوف اختار ميكرو أقوي لكي يقوم بالمهمه وهوا pic16f877a ايضا لو انت ملتزم برقم ميكرو معين اخبرني به تفضل اخي هذا طلبك unsigned int X,A,DATA1,DATA2; //Timer0 //Prescaler 1:4; TMR0 Preload = 6; Actual Interrupt Time : 1 ms //Place/Copy this part in declaration section void InitTimer0(){ OPTION_REG = 0x81; TMR0 = 6; INTCON = 0xA0; } void Interrupt(){ if (TMR0IF_bit){ TMR0IF_bit = 0; TMR0 = 6; X++; if( X==60000 && A==0){ DATA1++; X=0; } if( DATA1==120 ){PORTB.F0=1; DATA2++; A=1; } if( DATA2==10000 ){PORTB.F0=0; DATA1=0; DATA2=0; X=0; A=0; } } } void main() { TRISB=0; PORTB=0; InitTimer0(); while(1){ //Enter your code here } } في هذا الكود تم استخدام التايمر الداخلي دون أن يتعارض مع مهام البرنامج الأساسي بالتوفيق أخي الكريم

شكرا شكرا شكرا جزيل الشكر مهندس عبدالله هذا ما احتاج اليه فعلا..
بارك الله فيك ساعدتني كثير وجزاك الله خيرا
