طلب دارة تشغيل المحرك الخطوي
|
| اعلانات |
|
||||||
|

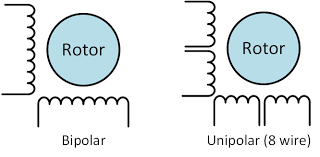

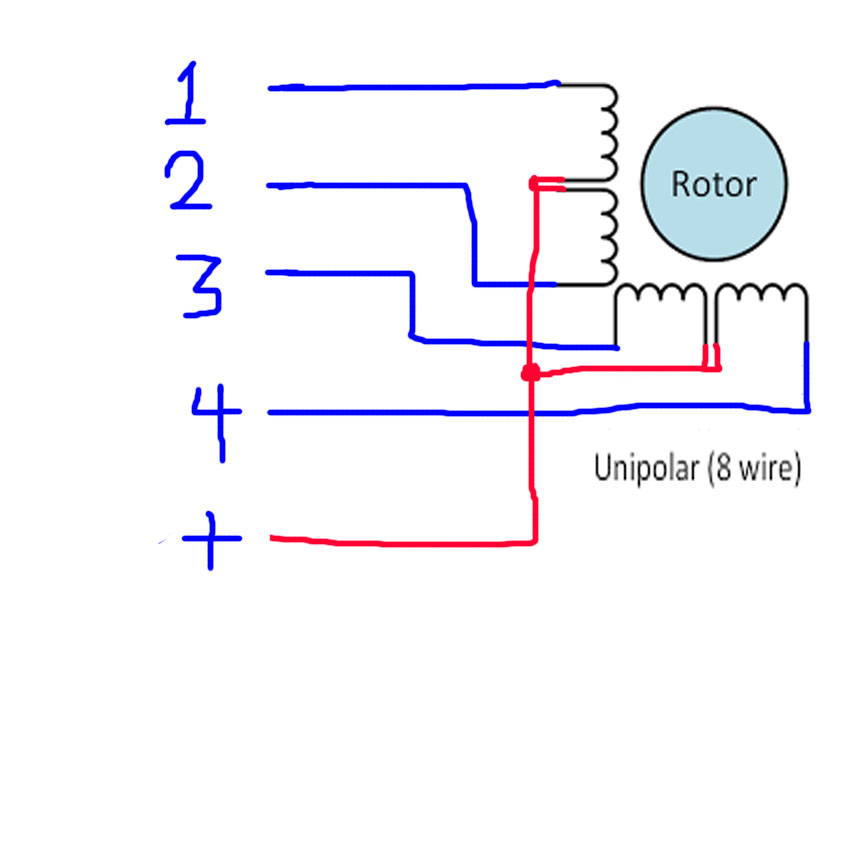

اولا يوجد نوعان من محركات الخطوة لاحظ الصورة حيث يختلف في اطراف الملفات للمحرك  النوع الأول محرك unipolar stepper motor وهوا مناسب لدئرة 555 مع العداد 4017 لأنة بيتم تفعيل طرف واحد فقط في كل خطوة وهذا مناسب لطريقة نبضات هذة الدائرة  المحرك في يمين الصورة يحتوي علي 4 ملفات بمجموع 8 طرف وهنا نحتاج الي تجميع الطرف الموجب للأربع ملفات كما بالصورة  لاحظ تم تجميع نهايات الأربع ملفات ليتم توصيلها بالطرف موجب الدائرة يوجد محرك unipolar stepper motor مجمع نهايات الملفات داخليا حيث يخرج منه 5 اسلاك بدلا من 8 اسلاك .. لاحظ طريقة التوصيل موضحه في الدائرة اعلاة ايضا يمكنك استبدال ترنزوسترات القيادة بأقوي لكي تناسب تيار المحرك اللذي تعمل علية المقاومه المتغيرة في الدائرة هي لذياده أو نقصان عرض الموجه المربعة وبالتالي التحكم في سرعة المحرك عن طريق سرعة النبضات الخارجة من المؤقت 555 ايضا يمكنك اضافة مقاومه اضافية أمام المقاومة المتغيرة لتحديد اقصي سرعة للمحرك لتفادي السرعة الذائدة اللتي من الممكن ان تتسبب في ارتفاع حرارة المحرك بالنسبه للمحرك الثاني علي يسار الصورة فهوا يحتاج الي دائرة اكثر تعقيدا لأنة يعتمد علي عكس قطبية الملفات لكي تتم دورة كاملة للمحرك المكون من 2 ملف التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 08-05-2020 الساعة 03:10 AM |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
اخي هل يمكن الاستغناء عن 4017 لاني لم اجده يباع وان امكن اين اجده في الخردوات |
|
||||||
|
توجد متكامله أخري تستطيع ربط طرف الساعة الخاص بها مع التايمر 555
|
|
|||||
|

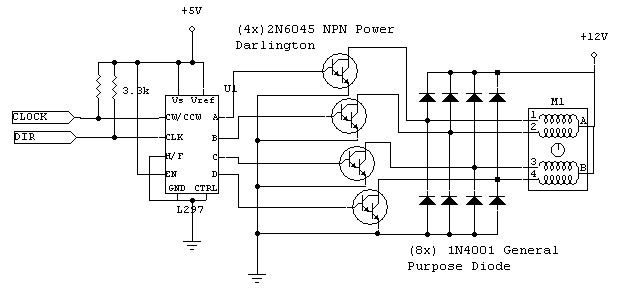

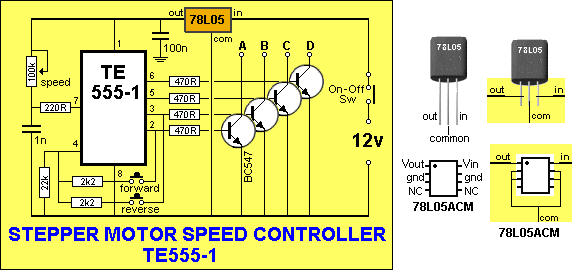

انا لا اجد الايسيهات مشكل القطع غير متوفرة عندي مارايك بهذه الدارة
التعديل الأخير تم بواسطة : kamel14 بتاريخ 13-05-2020 الساعة 12:24 AM |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
سعيد قادر ( شكر العضو على هذه المشاركة )
سعيد قادر ( أعجبته المشاركة )
|
|
|
|
|||||
|
اخواني انا عندي مشكل القطع غير متوفرة ما رايكم في هذه الدارة
|
|
||||||
|
فقط يوجد موضوع علي احدي المواقع الأجنبية تتحدث عن هذة المتكاملة وهي ليست تايمر 555 عادي كما تعتقد هذة المتكاملة من عائلة المتحكمات وتحتاج الي برنامج مثل الميكروكنترولر أخي لكي تستطيع تنفيذ هذة الدائرة يجب توفير مولد نبضات مثل تايمر 555 وايضا تحتاج الي عداد مثل cd4017 او أي عداد مشابة الفكرة هنا في هذه الدائرة هي اشعال ملفات المحرك واحد تلو الأخر ويجب ليتحقق الدورة كاملة كما وضحت لك في صورة تجميع نهايات الملفات للمحرك  لاحظ هنا لكي تحقق دورة كاملة للمحرك بيتم توصيل نهايات الملفات مع الطرف الموجب لمصدر التغذيه ويوجد 4 اطراف يتم توصيل الطرف السالب مثلا لرقم واحد وهنا بيتم تفعيل الملف الأول ويتحرك المحرك خطوة وبعد ذالك نفصل الجهد من علي الملف الأول ونوصله للملف الثاني وهكذا وهنا لو كان دقة المحرك للخطوة هي 1.7 ملم نضرب 1.7 ملم في 360 = 576 نبضه وهنا لكي يلف المحرك دورة كاملة يحتاج الي 576 نبضه وهنا المسؤل عن هذة النبضات هي المتكاملة 555 والمسؤل عن نقل هذة النبضات علي بدايات الأربع ملفات هي المتكاملة cd4017 ودور الترنزوسترات هي لتضخيم التيار لأن تيار المتكاملة cd4017 غير كافي لإشعال الملف وهنا أخي لا يمكن تنفيذ هذة الدائرة بستخدام التايمر 555 فقط .. |
