اصدقائي اريد استشارة في اختيار ترنزوستر مناسب

[عبدالله حجازى]

السلام عليكم ورحمه الله

حياكم الله واسعد اوقاتكم بالخير

اريد حساب قدرة تيار 1500 LED يعملو علي 12 فولت

وهنا الليد الواحد يحتاج 12 فولت 60 ميلي أمبير
نضرب 60 ميلي امبير في 1500 ليد = 90000 ميلي امبير

وهنا تقريبا نحتاج الي مصدر طاقة 12 فولت 100 امبير

سوف اقسم ال 1500 ليد علي 4 خطوط ليصبح الخط 375 ليد

وهنا 60 ميلي امبير في 375 ليد = 22.5 امبير

اريد اختيار ترنزوستر مناسب يتحمل سحب تيار ال 375 ليد بمجموع 22.5 امبير

امتلك عدد كبير من ترنزوستر موسفيت irfz44n

يتحمل 55 فولت 49 أمبير ك حد اقصي

اريد حساب حرارة الترنزوستر عند سحب 25 امبير لكي اختار مشتت حراري
مناسب ولكي استطيع عمل حساباتي في تصميم البورد والعلبه البلاستيك

[jhjh]

موسفت يتحمل 20 امبير و500فولتirfp460.

[burai nuraldaem]

وعليكم السلام والرحمه
حساب لحراره المنبعثه بوحده السلسيوس
يحتاج الي عدد من الخطوات
عدد كبير من الاشخاص يكتفي بحساب القدره المبدده ويختار مشتت حراري بالمقارنه او ماهو شائع
في حالتك
i=22.5 , rds on =22mohm
Pd=I*I*RDS ON
Pd=22.5*22.5*22mohm =11.13 watt
هذا هو مقدار القدره بالوات المتكونه داخل بلوره الموسفيت
ان كنت تريد المقارنه وتركيب مشتت اعتباطي فلك ذلك و إن كنت تريد ان احسب لك الحراره الفعليه والمشتت المناسب فاخبرني فقط
............
الان بغض النظر عن ما هو بالاعلي
كيف ستوصل المجموعات الاربع
هل علي التوالي ال375 ليد ؟؟؟ كيف سيتحمل الليد الاول هذا التيار ؟؟
........
الموسفيت irfz44n
من الداتا شيت له
it is ntended for use in switched mode
power supplies and general purpose
switching applications.
مكتوب صراحه ان مخصص لتطبيقات التقطيع
هل تود ان تكون الاضائه بشكل dimming ام فقط on /off

[عبدالله حجازى]

حياك الله أخي برعي

أخي الكريم لقد طلب أحدهم مني صناعة جهاز جراي للنور..
4 خطوط كل خط سوف يعمل علي 22.5 أمبير
وانا لا أملك حمل يسحب هذا التيار
كنت اريد ان أضع حمل علي الموسفت واحدد له المشتت الحراري
المناسب
بالنسبه لطريقة عمل الليدات ستكون on off بأوقات متفاوتة

بالنسبة لطريقه توصيل ال 375 ليد سيكون توصيلهم توازي
وللعلم أخي كل ليد مستقل وعلية مقاومه لتحديد التيار

خلينا نتكلم عن خط واحد فقط لأن كل خط 375 ليد مستقل عن
الآخر وسيتولي قيادته ترنزوستر

وهنا مااريدة هوا حساب حجم المشتت الحراري
لأنني لا أمتلك حمل مناسب لاقوم بعمل تجربة علي الترنزوستر
واريد ان اصمم البوردة علي حسابات أبعاد المشتت الحراري
بالنسبة لترنزوستر irfz44n أعلم أنه مخصص للتقطيع


حياك الله أخي الكريم

[مسلم11]

السلام عليكم
ما نوع الليدات المستخدمه هل هو الابيض الفائق super light ام الليد العادي 60 ميلي اليست كثيرة لليد واحد .
عادة استنتج القدرة الكلية للحمل واخذ جذره بالسم المربع للمشعاع الحراري مضروب ب 2
فرضا لو كان لدي 1000 ليد يعملوا ب 12 فولت وتيار 60 ميلي ستصبح الاستطاعة 720 واط
جذر ال 720 يساوي 27 .
27×2=54
لنفرض ان طول المشع 7سم وعرضه 7سم يكون مناسب وسمكه 1سم
طبعا هذا الحساب قريب للواقع لكن بالزيادة
طريقة استنتجتها مع اصدقاء على النت منذ زمن للسهولة

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة مسلم11

السلام عليكم
ما نوع الليدات المستخدمه هل هو الابيض الفائق super light ام الليد العادي 60 ميلي اليست كثيرة لليد واحد .
عادة استنتج القدرة الكلية للحمل واخذ جذره بالسم المربع للمشعاع الحراري مضروب ب 2
فرضا لو كان لدي 1000 ليد يعملوا ب 12 فولت وتيار 60 ميلي ستصبح الاستطاعة 720 واط
جذر ال 720 يساوي 27 .
27×2=54
لنفرض ان طول المشع 7سم وعرضه 7سم يكون مناسب وسمكه 1سم
طبعا هذا الحساب قريب للواقع لكن بالزيادة
طريقة استنتجتها مع اصدقاء على النت منذ زمن للسهولة

وعليكم السلام ورحمه الله

حياك الله اخي مسلم

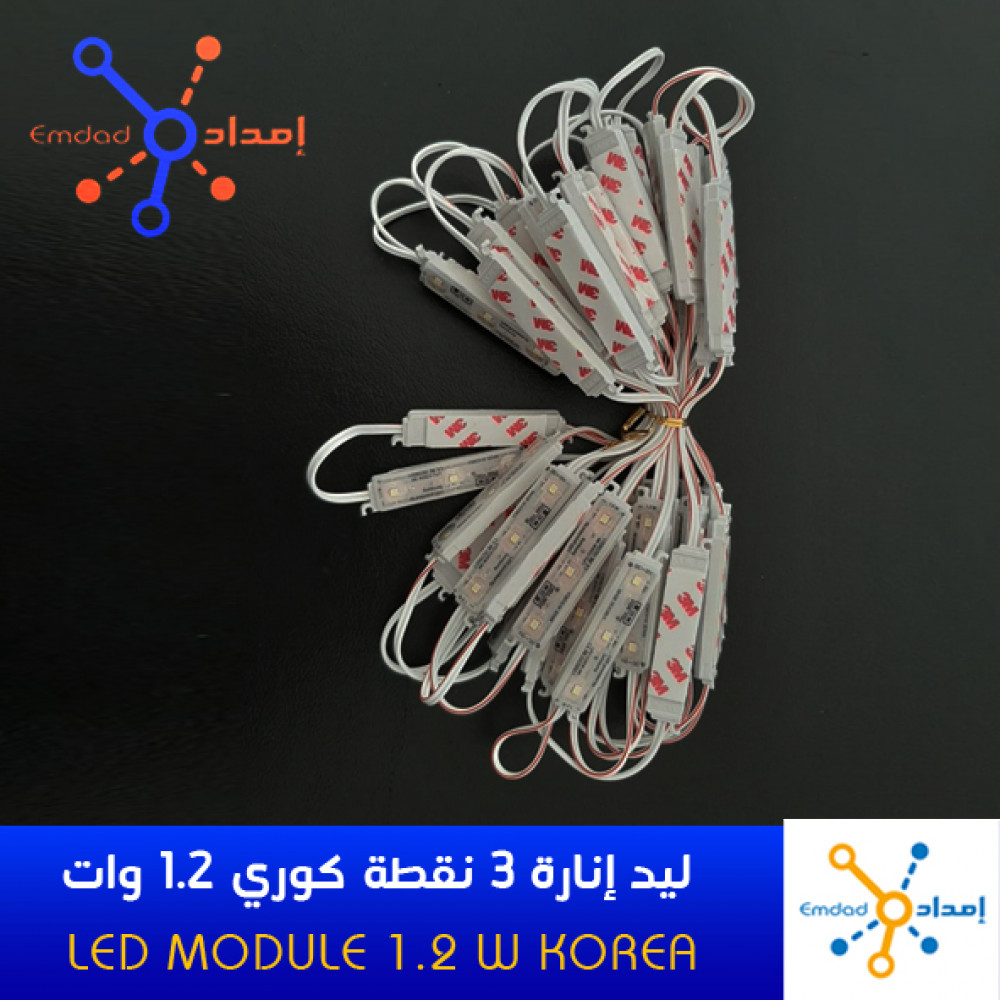

بالنسبه لتيار الليد فهوا مسطرة حوالي 7 سم عليها ثلاث ليدات كل ليد 20 ميلي أمبير بمجموع 60 ميلي للثلاث ليدات
تقريبا مثل الليد في الصورة



انت تعلم هذة الأنواع من اليدات فهي مجهزة لكي تعمل علي 12 فولت وتوصل توازي حيث كل مسطرة ليد بها مقاومه لتحديد التيار

ما نوع الليدات المستخدمه هل هو الابيض الفائق super light ام الليد العادي 60 ميلي اليست كثيرة لليد واحد .

نعم اخي هوا من النوع العادي

[مسلم11]

الترانزستور الذي عندك يفي بالغرض تماما وعليك رفع جهد بوابته الى مافوق 15 فولت للحصول على كامل طاقته كما يمكنك ايضا ان تتحكم بجهد البوابة كما تعلم للحصول على شدة اضاءة حسب الطلب .
يوجد انواع كثيرة من الترانزستورات الرخيصة والقوية مثل 75n75 ترانزستور جبار و رخيص و استطاعته ممتازة و تبديده للحرارة ممتازة .
تحياتي

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة مسلم11

الترانزستور الذي عندك يفي بالغرض تماما وعليك رفع جهد بوابته الى مافوق 15 فولت للحصول على كامل طاقته كما يمكنك ايضا ان تتحكم بجهد البوابة كما تعلم للحصول على شدة اضاءة حسب الطلب .
يوجد انواع كثيرة من الترانزستورات الرخيصة والقوية مثل 75n75 ترانزستور جبار و رخيص و استطاعته ممتازة و تبديده للحرارة ممتازة .
تحياتي

هذا الترنزوستر موجود عندي بكميات كبيرة واستخدمه
في صيانة اجهزة مكبرات الصوت

أخي الكريم مسلم ما رأيك لو استخمت عدد 2 ترنزوستر وجمعت خرجهم مع بعض لحمل 25 أمبير..
بغرض إعطاء مدي اعلي للمقنن إستخدامه تحسبا لحمل سائد
