السلام عليكم يا شباب
معلش انا محتاج مساعده صغيره
انا عندي ميكرو شيب رقمها
hcs300

دي خاصه بمفتاح السياره
محتاج انقل الكود الى عليها لوحده تانيه مش عارف اخليها تقراء ازاي

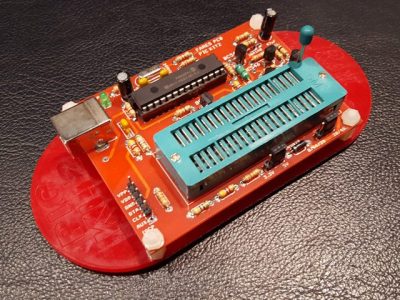

انا اشتريت مبرمجه اسمها PIC Programmer & Debugger USB "PIC KIT 2"

و مكتوب فى الانفو بتعتها انها تشتغل على ميكروشبات كتير اوي و فيها الميكروشيب بتعتي بكل ارقمها
المشكلها هنا
انا وصلتها بالشكل ده مش عارف صح ولا غلط بس المشكله انها على البرنامج بتكتبلي ان لا يوجد شياء واصل بالمبرمجه

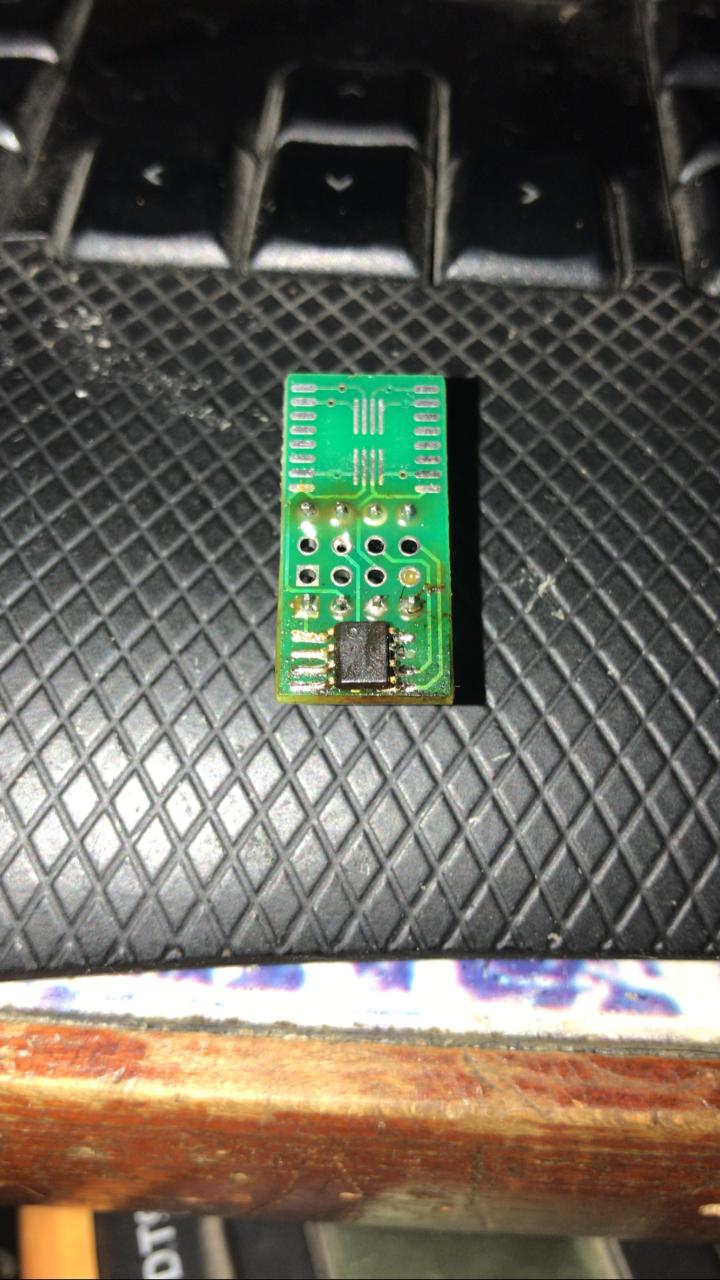

صوره التركيب و التوصيل




ممكن حد يعرفني الخطاء لو سمحته مع العلم اني اول مره اعمل حاجه زي كده
يعني هتعبه فى التوضيح شويه

شكرآ

اعلانات

الصورة الرمزية عبدالله حجازى
عبدالله حجازى
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2011
الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
نشاط [ عبدالله حجازى ]
قوة السمعة:111
قديم 12-05-2020, 09:30 PM المشاركة 2
افتراضي


السلام عليكم ورحمه الله

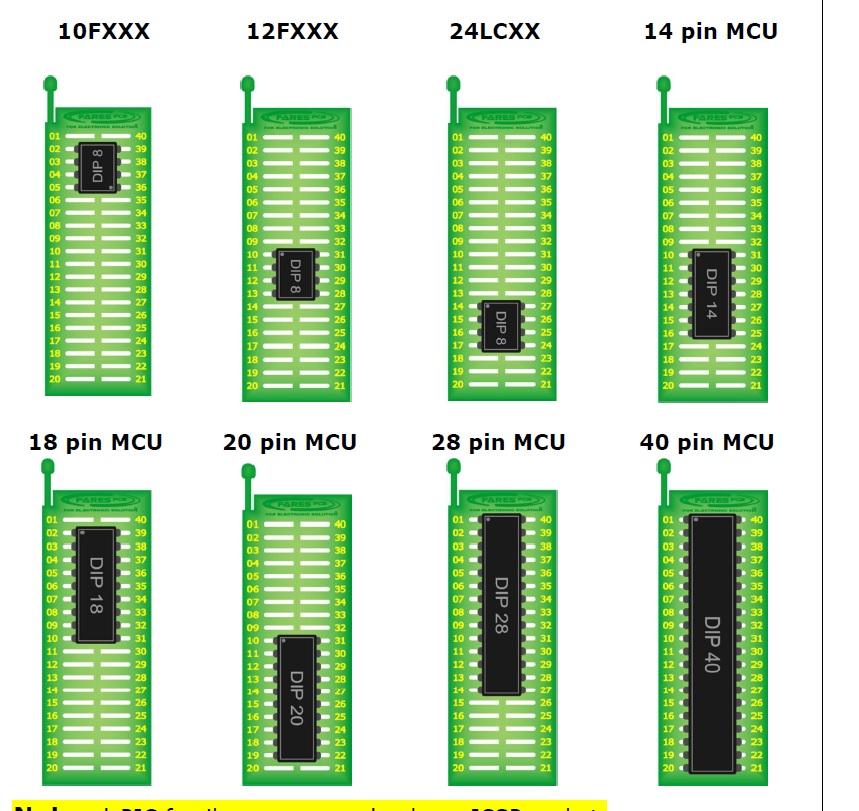

أولا يوجد موضع لكل ميكرو علي حسب عدد اطرافة ويمكنك معرفة ذالك من ملف pdf المرفق
مع برنامج المبرمجه
ايضا الميكرو اللذي تريد برمجته هوا 8 اطراف ولذالك يجب أن تنقل الجامبر علي نظام 24 فما أقل
ويوجد جمبر أخر لتحديد الفولت 5 فولت أو 3 فولت
للتوضيح أكثر الجمبر لتحديد عدد اطراف الميكرو مكتوب عليه 40 و 24 لو هتركب علي المبرمجه
ميكرو عدد اطرافة اكبر من 24 تختار الجمبر علي 40 ولو كان الميكرو اللي هيركب في المبرمجه
عدد اطرافة 24 أو اقل هتظبط الجمبر علي 24
وهكذا مع جمبر الفولت بتشوف من الداتا شيت للميكرو الفولت اللذي يعمل عليه
وتظبط جامبر الفولت علي الفولت اللذي يحتاجه الميكرو سواء 5 أو 3 فولت

وايضا كما وضحت لك كل ميكرو سواء 8 ارجل أو 16 أو 24 أو 40 طرف له مكان مخصص
في سوكت المبرمجه وبتحدد المكان بالظبط من ملف pdf موجود مع ملف برنامج المبرمجه .ز


بالتوفيق

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


Mohamed-Talaat
:: مهندس ::
تاريخ التسجيل: May 2020
المشاركات: 4
نشاط [ Mohamed-Talaat ]
قوة السمعة:0
قديم 12-05-2020, 10:09 PM المشاركة 3
افتراضي


السلام عليكم ورحمه الله

أولا يوجد موضع لكل ميكرو علي حسب عدد اطرافة ويمكنك معرفة ذالك من ملف pdf المرفق
مع برنامج المبرمجه
ايضا الميكرو اللذي تريد برمجته هوا 8 اطراف ولذالك يجب أن تنقل الجامبر علي نظام 24 فما أقل
ويوجد جمبر أخر لتحديد الفولت 5 فولت أو 3 فولت
للتوضيح أكثر الجمبر لتحديد عدد اطراف الميكرو مكتوب عليه 40 و 24 لو هتركب علي المبرمجه
ميكرو عدد اطرافة اكبر من 24 تختار الجمبر علي 40 ولو كان الميكرو اللي هيركب في المبرمجه
عدد اطرافة 24 أو اقل هتظبط الجمبر علي 24
وهكذا مع جمبر الفولت بتشوف من الداتا شيت للميكرو الفولت اللذي يعمل عليه
وتظبط جامبر الفولت علي الفولت اللذي يحتاجه الميكرو سواء 5 أو 3 فولت

وايضا كما وضحت لك كل ميكرو سواء 8 ارجل أو 16 أو 24 أو 40 طرف له مكان مخصص
في سوكت المبرمجه وبتحدد المكان بالظبط من ملف pdf موجود مع ملف برنامج المبرمجه .ز


بالتوفيق
تمام حضرتك

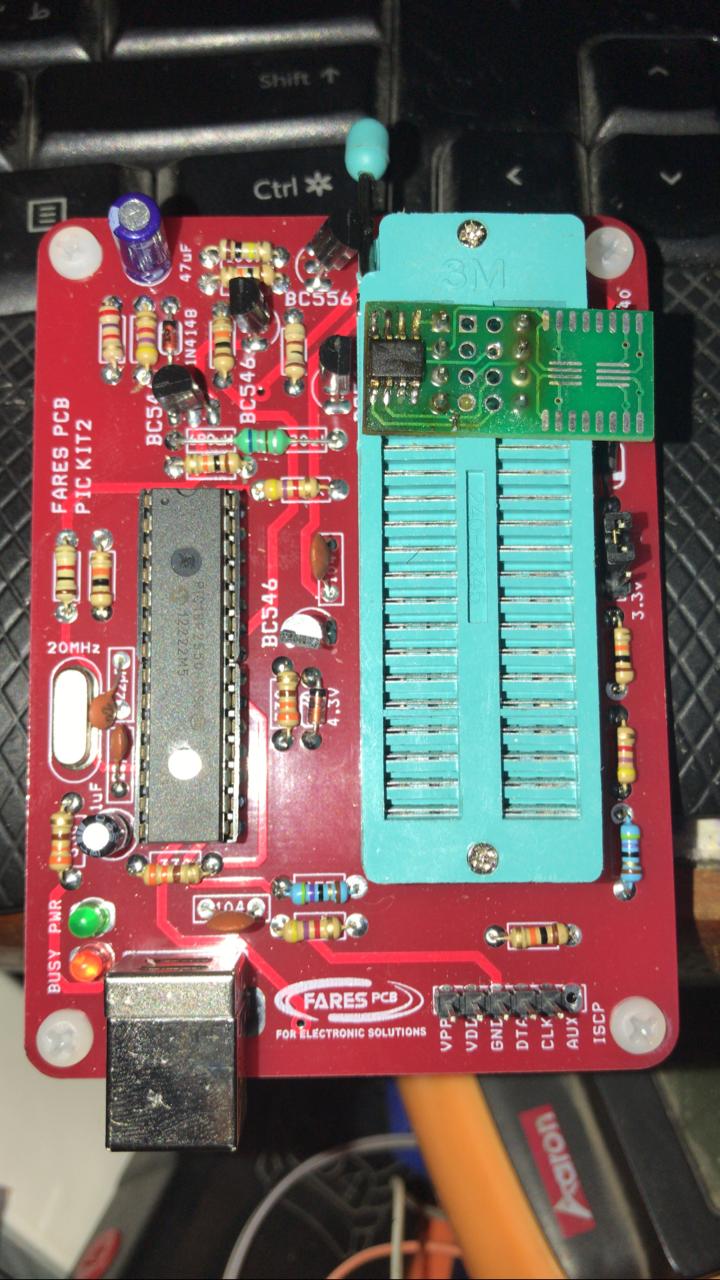

انا دخلت فعلا عليها و شفت الوضع بتعها بس زي ما انا بقول لحضترك انا موصلها على الكونفرتر ده صح ؟
انا جربت بكل الاتجهات
دي صوره من اداتا شيت


معلش هتعب حضرتك


الصورة الرمزية عبدالله حجازى
عبدالله حجازى
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2011
الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
نشاط [ عبدالله حجازى ]
قوة السمعة:111
قديم 13-05-2020, 03:01 AM المشاركة 4
افتراضي


أخي الكريم هذا ال ic يوجد عليه برنامج مدمج وهوا بيتم برمجته أو حفظ شفرة الريموت علية
عن طريق خطوات جائت في الداتا شيت

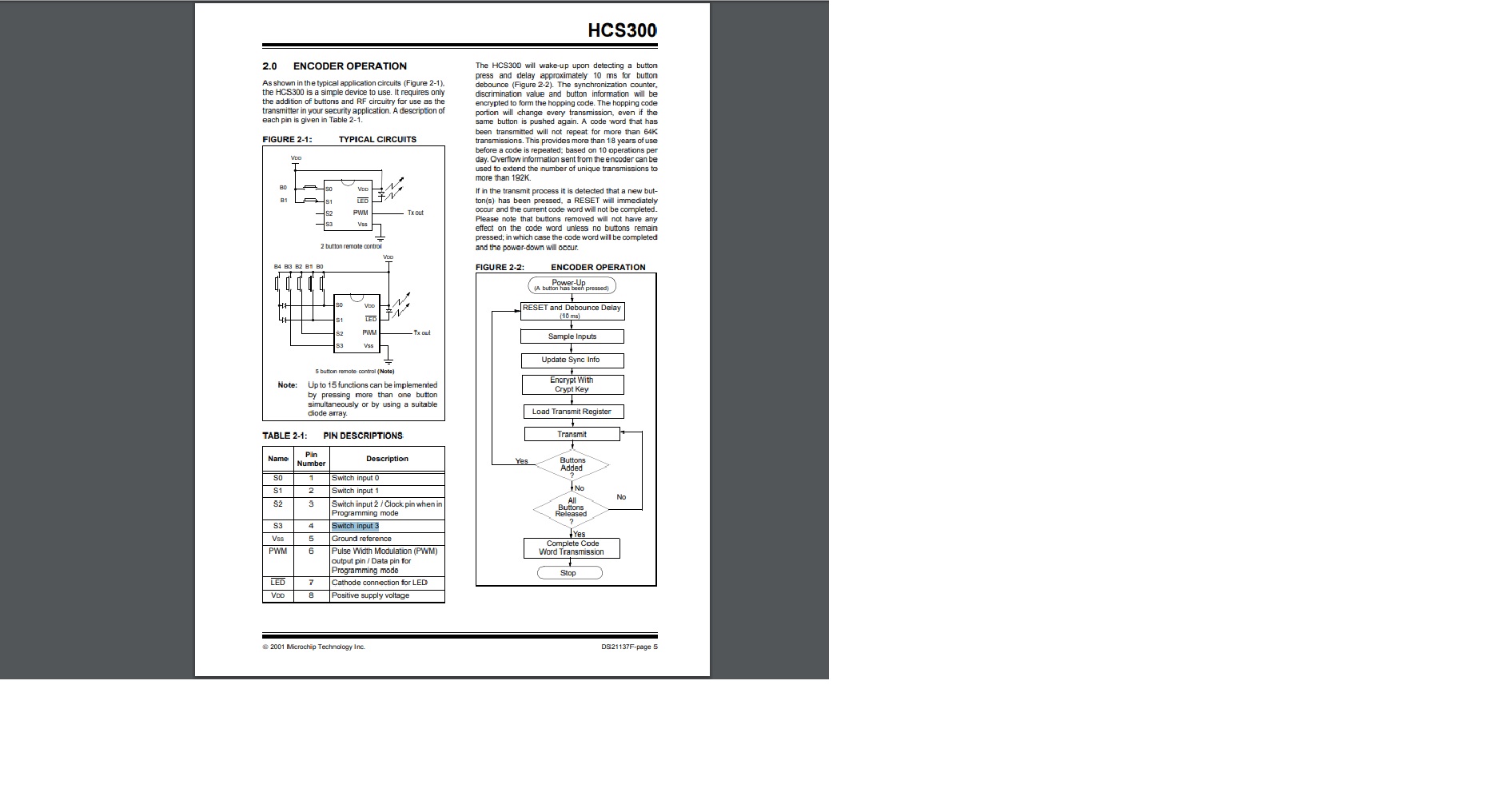

لاحظ هذة الصفحه من داخل الداتا شيت تتحدث عن كيفية حفظ كود ازرار ريموت عليه



ويوجد نظامين للبرمجته نظام 2 زراير
ونظام 5 زراير
بمعني انك تستطيع برمجته علي أي ريموت 2 زرار
او تبرمجه علي أي ريموت 4 او 5 ازرار


التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 13-05-2020 الساعة 03:05 AM

Mohamed-Talaat
:: مهندس ::
تاريخ التسجيل: May 2020
المشاركات: 4
نشاط [ Mohamed-Talaat ]
قوة السمعة:0
قديم 15-05-2020, 10:46 PM المشاركة 5
افتراضي


أخي الكريم هذا ال ic يوجد عليه برنامج مدمج وهوا بيتم برمجته أو حفظ شفرة الريموت علية
عن طريق خطوات جائت في الداتا شيت
لاحظ هذة الصفحه من داخل الداتا شيت تتحدث عن كيفية حفظ كود ازرار ريموت عليه



ويوجد نظامين للبرمجته نظام 2 زراير
ونظام 5 زراير
بمعني انك تستطيع برمجته علي أي ريموت 2 زرار
او تبرمجه علي أي ريموت 4 او 5 ازرار

تمام حضرتك انا محتاج اخد منه كوبي ليريموت تاني نفس كل حاجه


Mohamed-Talaat
:: مهندس ::
تاريخ التسجيل: May 2020
المشاركات: 4
نشاط [ Mohamed-Talaat ]
قوة السمعة:0
قديم 15-05-2020, 11:08 PM المشاركة 6
افتراضي


أخي الكريم هذا ال ic يوجد عليه برنامج مدمج وهوا بيتم برمجته أو حفظ شفرة الريموت علية
عن طريق خطوات جائت في الداتا شيت
لاحظ هذة الصفحه من داخل الداتا شيت تتحدث عن كيفية حفظ كود ازرار ريموت عليه



ويوجد نظامين للبرمجته نظام 2 زراير
ونظام 5 زراير
بمعني انك تستطيع برمجته علي أي ريموت 2 زرار
او تبرمجه علي أي ريموت 4 او 5 ازرار
انا مش عارف اصولها ازي على المبرمجه دي انا بستخدم 2 زرار
اوصلها ازي على المبرمجه ؟
شكرآ لاهتمامك
