يرجى المساعدة لتصميم مكبر اشارة

[sskk77]

السلام عليكم
اشارة مربعة رقمية ذات تردد يتراوح ما بين 250 هرتز و 5 كيلو هرتز جهدها غير ثابت يتراوح ما بين 1 ميكرو فولت و 1 فولت تتغير بحسب بعد المرسل عن المستقبل
الارسال بواسطة الاشعة تحت الحمراء
يرجى المساعدة لتصميم مكبر يرفع جهد الاشارة الى 5 فولت ثابتة مهما تغيرت عند الدخل بدون تشوه ليسهل توصيلها الى المعالج

ولكم الشكر والتقدير

[sskk77]

اين انتم ياشباب

[مسلم11]

وعليكم السلام ورحمة الله
اخي الكريم كيف سيتم الارسال والاستقبال اقصد مسافة الارسال
لقد ذكرت انك تريد استخدام الاشعة تحت الحمراء
اذا ستقوم على تشغيل ليد بالارسال وستكون اضاءته كافية لتشغيل المستقبل
ان احضرت مستقبل تلفاز فانك ستحصل على المطلوب
حسب ظني
احتاج لبعض الشرح رجاء
تحياتي

[jhjh]

اخي جرب ايسي يكبرها بدون تشويه
lm358

[sskk77]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله
اخي الكريم كيف سيتم الارسال والاستقبال اقصد مسافة الارسال
لقد ذكرت انك تريد استخدام الاشعة تحت الحمراء
اذا ستقوم على تشغيل ليد بالارسال وستكون اضاءته كافية لتشغيل المستقبل
ان احضرت مستقبل تلفاز فانك ستحصل على المطلوب
حسب ظني
احتاج لبعض الشرح رجاء
تحياتي

أخي العزيز مسلم
الموضوع هو الفكرة التي تم ناقشناها سابقا ( دايود الليزر والارسال عبر الكابل الضوئي)
تم الارسال والاستقبال بشكل ممتاز ودون اي مشاكل وما افكر فيه محاولة تطوير الفكرة اكثر
الفكرة السابقة تعتمد على وصل الكابل بالكابل بشكل وثيق اي ادخال الكابل في الليزر المرسل والطرف في المستقبل
اريد الان الاستقبال بدون التوصيل الوثيق عند المستقبل
اقصد يتم ايصال الليزر بالطرف الاول بشكل وثيق اما في الطرف الثاني اريد القراءة عند اقتراب المستقبل فقط بدون اتصال مباشر
طبعا هناك اشارة كافية وقد تم هذا الامر بشكل سليم فقد استخدمت فقط المقارن في المعالج وترانزستور للتكبير قبل المقارن وتم استلام الاشارة على بعد 2-3 سم تقريبا
اريد تكبير الاشارة بشكل اكبر للتمكن من القراءة من مسافة اكبر
الليزر يعمل بالاشعة التحت الحمراء الا ان المستقبل العادي والفوتو ترانزستور لا يمكنه الاستقبال بسبب شكل انتشار شعاع الليزر انه ينطلق بشكل دقيق جدا ومركز ولا يتشتت بسهولة
المطلوب الان هو تكبير الاشارة لزيادة مسافة الاسقبال
لدي من الاي سي LM324 LM358 TL064
ولكم مني كل الشكر والتقدير

[sskk77]

المشاركة الأصلية كتبت بواسطة jhjh

اخي جرب ايسي يكبرها بدون تشويه
lm358

أخي العزيز jhjh هل لديك مخطط لدارة موثوقة لتكبير الاشارة الرقمية؟

[jhjh]

جرب هذة اذا تريد تغير الكين,,Gain,,,غير المقاومات 4 و 5...مقاومة 5 اعملها 1 ميغا


https://lowvoltage.files.wordpress.c...8_mic_amp1.png

[sskk77]

المشاركة الأصلية كتبت بواسطة jhjh

جرب هذة اذا تريد تغير الكين,,Gain,,,غير المقاومات 4 و 5...مقاومة 5 اعملها 1 ميغا


https://lowvoltage.files.wordpress.c...8_mic_amp1.png

للاسف أخي لم تعمل
نعم يوجد تكبير لكن لم احصل على ما اريد وجربت تغيير ال Gain وجعلتها مرحلتين ولم تعمل ايضا يجب ان يكون الاتصال وثيق حتى ترى اشارة على الخرج ( ليد يومض ) وعند وصله بالمعالج لا يستجيب المعالج

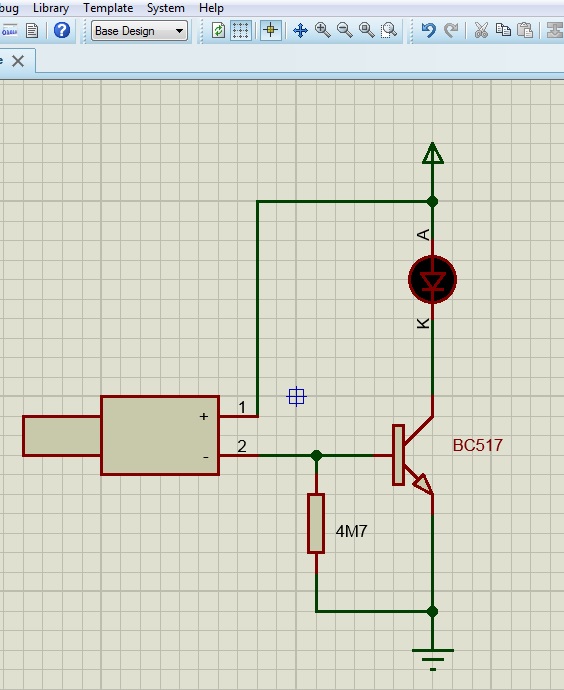

دارة ترانزستور افضل منها بكثير لكن ايضا لم تحقق غايتي يعمل على مسافة 1 سم فقط وانا اريد مسافة لا تقل عن 10 سم وهذه هي الدارة

[IMG][/IMG]

يرجى النظر وبيان الراي واقتراح التحسين وكل الشكر لكم وجزاكم الله خيرا
