عداد الكتروني مذود بشاشة رقمية ..
يستخدم في مجال إعادة لف المحركات ...

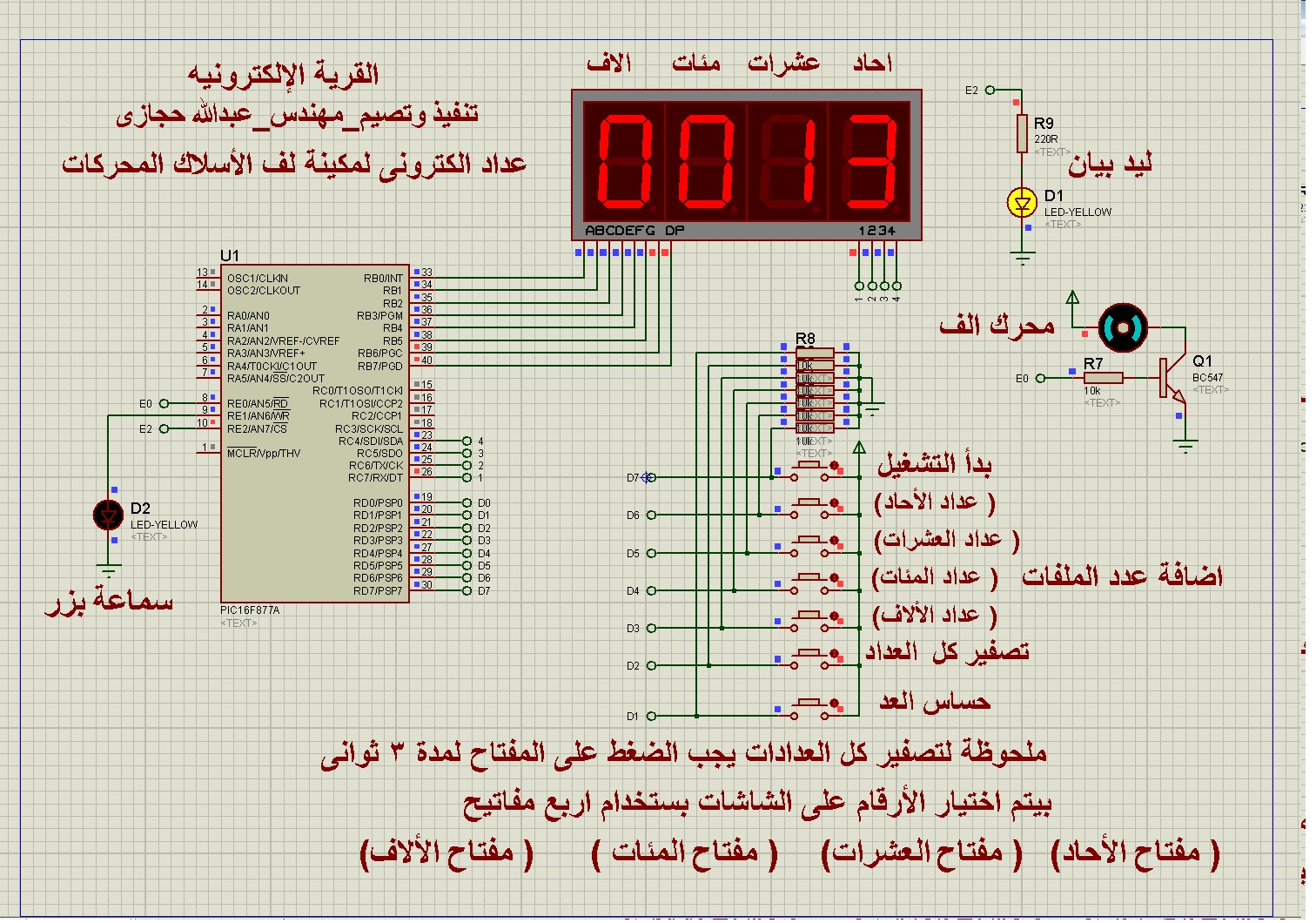

المخطط الإلكتروني للدائرة


توجد 6 مفاتيح لضبط العداد مخصصه لإختيار عدد اللفات اللتي نريد لفها علي الماكينه
يوجد طرفين لحساس العدد ..

مميزات العداد ..

سهولة اختيار رقم العدد اللذي نريده
تحكم كامل في محرك مكينه اللف
حفظ عدد اللفات المنفذة
أقصي عدد للعداد هو :9000 :
سماعة تنبيه عند انتهاء العد
لمبية بيان لتوضيح اكتمال العد

كود البرنامج

    #define BEZR_ON   porte.f1=1;  delay_ms(250); porte.f1=0;  delay_ms(150);
  #define prgram_ON porte.f2=1;  delay_ms(250); porte.f2=0;  delay_ms(150);

  unsigned short mask(unsigned short num);
  unsigned int  w1=0,e1=0,m1=0,a1=0,A=0;

  unsigned int  ep1=0,ep2=0,ep3=0,ep4,ep5,ep6,ep7,ep8=0;


   void interrupt(){

   portc=128;
  portb=mask(a1);
  delay_ms(1);
  portc=64;
  portb=mask(m1);
  delay_ms(1);
  portc=32;
  portb=mask(e1);
  delay_ms(1);
  portc=16;
  portb=mask(w1);
  delay_ms(1);

  INTCON=0b00100000;
  TMR0=0;

  }

//**************-------------****************//
      void main() {


    trisb=0; portb=0;
    trisd=0; portd=0;
    trisc=15; portc=0;
    trisa=0; porta=0;
    trise=0; porte=0;


  /*eeprom_write(1,0);
  eeprom_write(2,0);
  eeprom_write(3,0);
  eeprom_write(4,0);

  eeprom_write(5,0);
  eeprom_write(6,0);
  eeprom_write(7,0);
  eeprom_write(8,0);*/

   OPTION_REG=0b10000101;
   INTCON=0b10100000;
   TMR0=217;

   w1 = eeprom_read(1); delay_ms(1);
   e1 = eeprom_read(2); delay_ms(1);
   m1 = eeprom_read(3); delay_ms(1);
   a1 = eeprom_read(4); delay_ms(1);


   BEZR_ON  prgram_ON    BEZR_ON
   prgram_ON  BEZR_ON  prgram_ON
   porte.f2 = 1;

       loop1:

 //*******************----------(  1  )-----------**********************//
                 while(1){


   //******************** --  ÊÕÝíÑ ÇáÚÏÇÏÇÊ áÈÏÁ ÇáÚÏ ãä ÌÏíÏ  --*******************//

  if(portd.f2==1){ BEZR_ON delay_ms(2000); BEZR_ON  if(portd.f2==1){ //
    a1=0 ,  m1=0,  w1=0,  e1=0;
    ep1=0, ep2=0, ep3=0, ep4=0;
    ep5=0, ep6=0, ep7=0, ep8=0;

    eeprom_write(1,ep1); delay_ms(1);   eeprom_write(2,ep2); delay_ms(1);
    eeprom_write(3,ep3); delay_ms(1);   eeprom_write(4,ep4); delay_ms(1);
    eeprom_write(5,ep5); delay_ms(1);   eeprom_write(6,ep6); delay_ms(1);
    eeprom_write(7,ep7); delay_ms(1);   eeprom_write(8,ep8); delay_ms(1);
  }
 }

 //*************************** --  END  -- **************************************//


  if( portd.f6==1 ) {  BEZR_ON w1++; ep1++; delay_ms(300); eeprom_write(1,ep1); delay_ms(1); }
  if( portd.f5==1 ) {  BEZR_ON e1++; ep2++; delay_ms(300); eeprom_write(2,ep2); delay_ms(1); }
  if( portd.f4==1 ) {  BEZR_ON m1++; ep3++; delay_ms(300); eeprom_write(3,ep3); delay_ms(1); }
  if( portd.f3==1 ) {  BEZR_ON a1++; ep4++; delay_ms(300); eeprom_write(4,ep4); delay_ms(1); }
  //**************-----------------------------------------*************//
  if( a1 >9 ) {  a1=0;  }
  if( m1 >9 ) {  m1=0;  }
  if( e1 >9 ) {  e1=0;  }
  if( w1 >9 ) {  w1=0;  }

   ep1 = w1;    ep2 = e1;
   ep3 = m1;    ep4 = a1;

  if(  portd.f7==1  )   {  BEZR_ON goto loop; delay_ms(300);  }

}
//***************************--  END  --*********************************//

           loop:

      a1=0,m1=0,e1=0,w1=0;

      ep5 = eeprom_read(5); delay_ms(1);
      ep6 = eeprom_read(6); delay_ms(1);
      ep7 = eeprom_read(7); delay_ms(1);
      ep8 = eeprom_read(8); delay_ms(1);
     w1=ep5;    e1=ep6;    m1=ep7;   a1=ep8; delay_ms(2);
//**********************------(  2  )-------********************************/
       BEZR_ON  BEZR_ON




//-----  ÝäßÔä ÚÏÇÏ ÊÕÇÚÏì ãÚ ÚÝÙ  Þíã ÇáãÊÛíÑÇÊ Ýì ÐÇßÑÉ ÇáÑæã  --------------------//
           start:
          porte.f0=1;
          while(1){

  if(portd.f1==1){while(1){if(portd.f1==0){ w1++; ep5++; eeprom_write(5,ep5); delay_ms(1); goto start;}}}

  if( w1==10 && ep5==10 ){ e1++; ep6++; eeprom_write(6,ep6) ;delay_ms(1); ep5=0; w1=0;}   /*eeprom_write //
  if( e1==10 && ep6==10 ){ m1++; ep7++; eeprom_write(7,ep7); delay_ms(1); ep6=0; e1=0;}
  if( m1==10 && ep7==10 ){ a1++; ep8++; eeprom_write(8,ep8) ;delay_ms(1); ep7=0; m1=0;}   /*m1 = eeprom_read(0);//ÇãÑ ÇáÞÑÃÉ ãä ÇáÑæã*/

  if(a1==10 && ep7==10)
  {
   BEZR_ON    BEZR_ON
   a1=0;    m1=0;   e1=0;   w1=0 ;
   ep7=0;  ep7=0;  ep7=0;   ep7=0;
  }

//*********************************************************//
  if( ep1==w1 && ep2 == e1 && ep3 == m1 && ep4 == a1)
  {
    eeprom_write(1,ep1); delay_ms(1);  eeprom_write(2,ep2);  delay_ms(1);
    eeprom_write(3,ep3); delay_ms(1);   eeprom_write(4,ep4);  delay_ms(1);
    porte.f0 = 0;
    BEZR_ON  BEZR_ON  BEZR_ON  BEZR_ON
    goto loop1;
  }
 //******************** --  ÊÕÝíÑ ÇáÚÏÇÏÇÊ áÈÏÁ ÇáÚÏ ãä ÌÏíÏ  --*******************//

    if(portd.f2==1){BEZR_ON delay_ms(3000); BEZR_ON if(portc.f2==0){goto start;}; if(portc.f6==1){ //
    a1=0;      m1=0;       w1=0;     e1=0;
    ep1 = 0;  ep2 = 0;  ep3 = 0;  ep4 =0 ;
    ep5 = 0;  ep6 = 0;  ep7 = 0;  ep8 =0 ;
    eeprom_write(2,ep2);   eeprom_write(3,ep3);
    eeprom_write(1,ep1);   eeprom_write(4,ep4);
    eeprom_write(5,ep5);   eeprom_write(6,ep6);
    eeprom_write(7,ep7);   eeprom_write(8,ep8);

    porte.f0=0;  goto loop; };

  }
 }
}
//***************************--  END  --*********************************//

  unsigned short mask(unsigned short num){
  switch (num){

  case 0 : return 0xC0;
  case 1 : return 0xF9;
  case 2 : return 0xA4;
  case 3 : return 0xB0;
  case 4 : return 0x99;
  case 5 : return 0x92;
  case 6 : return 0x82;
  case 7 : return 0xF8;
  case 8 : return 0x80;
  case 9 : return 0x90;

 }
}

ملفات المشروع كامل للتحميل
https://drive.google.com/drive/folde...Pt?usp=sharing


بالتوفيق

[ah-22]

السلام عليكم
شكرا اخ عبد الله اسال الله ان يجعل ذلك في ميزان حسناتك. اخ عبد الله ما نوع المحرك الذي يمكن استخدامه هنا وهل جربت الدائرة عملياً لاني احاول ان انفذ هذه الدائرة في عملية اللف. هل يمكن اضافة محرك اخر يقوم بتدوير القلب الحديدي تدريجياً لكي يتم لف السلك على طول القلب مع نفس الدائرة التي ارفقتها اعلاه حيث من المعروف ان مكائن اللف غالية وليست في متناول الجميع.
مع تقديري لك

[مسلم11]

حياك الله يا فحل
والله انك فنان تفكر بتفان و تقرر بامعان وتنفذ باتقان
اخي الكريم
اتمنى تعديلها بالنسبة لي فقط حيث تجعل المفاتيح عددهم ثلاث واحد للانتقال بين الخانات والاثنين واحد للزيادة والثاني للنقصان .
بارك الله بك
اتمنى ايضا ان تجعل مخرجا للمكبح بحيث يكبح البكرة المغذية وبكرة اللف عند الانتهاء كي يبقى السلك مشدودا ويبقى تنسيق اللف متراص .
تحياتي الغالية لك ياجميل ياحليوة يا عسل ياقشطة يا رز بحليب يا مهلبية يافطيرة العسل بالقشطة العربية والسمن العربي عندما تخرج من الفرن ساخنة والسمنة سائحة بها وعليها والمطفأة بالعسل الصاف .ههههههههههه
شكرا لك

[فيصل الريامي]

شكرا جزيلا مهندس عبدالله

[magdy_3]

السلام عليكم ورحمة الله وبركاته
اخى عبدالله لماذا لا تستخدم المصفوفات فى استعمال المتغيرات
سوف يقلل كثيرا من حجم الكود

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة ah-22 السلام عليكم شكرا اخ عبد الله اسال الله ان يجعل ذلك في ميزان حسناتك. اخ عبد الله ما نوع المحرك الذي يمكن استخدامه هنا وهل جربت الدائرة عملياً لاني احاول ان انفذ هذه الدائرة في عملية اللف. هل يمكن اضافة محرك اخر يقوم بتدوير القلب الحديدي تدريجياً لكي يتم لف السلك على طول القلب مع نفس الدائرة التي ارفقتها اعلاه حيث من المعروف ان مكائن اللف غالية وليست في متناول الجميع. مع تقديري لك

وعليكم السلام ورحمه الله

اخ عبد الله ما نوع المحرك الذي يمكن استخدامه هنا

يمكنك تركيب أي محرك DC أو AC والتحكم فيه عبر راليه مناسب لتيار المحرك

وهل جربت الدائرة عملياً لاني احاول ان انفذ هذه الدائرة في عملية اللف

أخي هذة الدائرة في الصورة اعلاة هي مخطط لتوضيح أطراف ومخارج المتحكم
مع الشاشات والمفاتيح وطرف تحكم المحرك
وتحتاج الي أضافة المكونات الإلكترونيه اللازمة عند تنفيذها علي أرض الواقع
وهوا فقط مخطط توضيحي للأطراف ويمكنك أختيار المكونات اللتي تناسب
المحرك اللذي تعمل عليه

هل يمكن اضافة محرك اخر يقوم بتدوير القلب الحديدي تدريجياً لكي يتم لف السلك على طول القلب مع نفس الدائرة التي ارفقتها اعلاه حيث من المعروف ان مكائن اللف غالية وليست في متناول الجميع.

نعم يمكن إضافة محرك لرص الملفات مع نهاية مشوار لكي يرص طبقات
الملف بالتساوي
وهنا سوف نعدل في البرنامج والدائرة
وهنا كان طلب أخونا ؛ مسلم ؛ تعديل علي الدائرة والبرنامج

واقترح عليكم وضع كل شئ يخص ماكينة لف متكاملة
لكي تناسب لف جميع المجالات مثل قوالب المحولات و المحركات

بالتوفيق

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة مسلم11 حياك الله يا فحل والله انك فنان تفكر بتفان و تقرر بامعان وتنفذ باتقان اخي الكريم اتمنى تعديلها بالنسبة لي فقط حيث تجعل المفاتيح عددهم ثلاث واحد للانتقال بين الخانات والاثنين واحد للزيادة والثاني للنقصان . بارك الله بك اتمنى ايضا ان تجعل مخرجا للمكبح بحيث يكبح البكرة المغذية وبكرة اللف عند الانتهاء كي يبقى السلك مشدودا ويبقى تنسيق اللف متراص . تحياتي الغالية لك ياجميل ياحليوة يا عسل ياقشطة يا رز بحليب يا مهلبية يافطيرة العسل بالقشطة العربية والسمن العربي عندما تخرج من الفرن ساخنة والسمنة سائحة بها وعليها والمطفأة بالعسل الصاف .ههههههههههه شكرا لك

حياك الله أخي العزيز

اتمنى تعديلها بالنسبة لي فقط حيث تجعل المفاتيح عددهم ثلاث واحد للانتقال بين الخانات والاثنين واحد للزيادة والثاني للنقصان . بارك الله بك

بدون تمني انت تأمر يا غالي

اقترح عليكم وضع كل ما تحتاجونه في ماكينة لف ملفات نحاسية متقدمه واحترافية

حيث يمكننا تصميم هذة الماكينة لتلبية جميع التطبيقات الموجوده لف محركات محولات
لف ملفات السماعات وغيرها من التطبيقات

ولدقة لف قوالب المحولات اعتقد استخدام محرك خطوي في رص طبقات الملف
سوف يعطي دقة عالية في تنسيق طبقات الملفات للمحولات وغيرها

فضلا وضع كل الطلبات والمقتراحات لكي انشئ برنامج مناسب

اتمنى ايضا ان تجعل مخرجا للمكبح بحيث يكبح البكرة المغذية وبكرة اللف عند الانتهاء كي يبقى السلك مشدودا ويبقى تنسيق اللف متراص .

نعم كنت افكر في هذا
فقط اريد توضيح ما تريد من المتحكم عند انتهاء اللف
اعتقد ايضا أن بكرة سلك النحاس سيكون عليها مكبح دائم خفيف مثل ماكينة الخياطة
يوجد بها مكبح ممكن معايرتة لشد الخيط

بالتوفيق

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة magdy_3 السلام عليكم ورحمة الله وبركاته اخى عبدالله لماذا لا تستخدم المصفوفات فى استعمال المتغيرات سوف يقلل كثيرا من حجم الكود

حياك الله أخي الكريم

صراحه استخدم الطريقتين واحبب استخدام المتغيرات في البرامج الخفيفه

شكرا لك
