[عبدالله حجازى]

السلام عليكم ورحمه الله

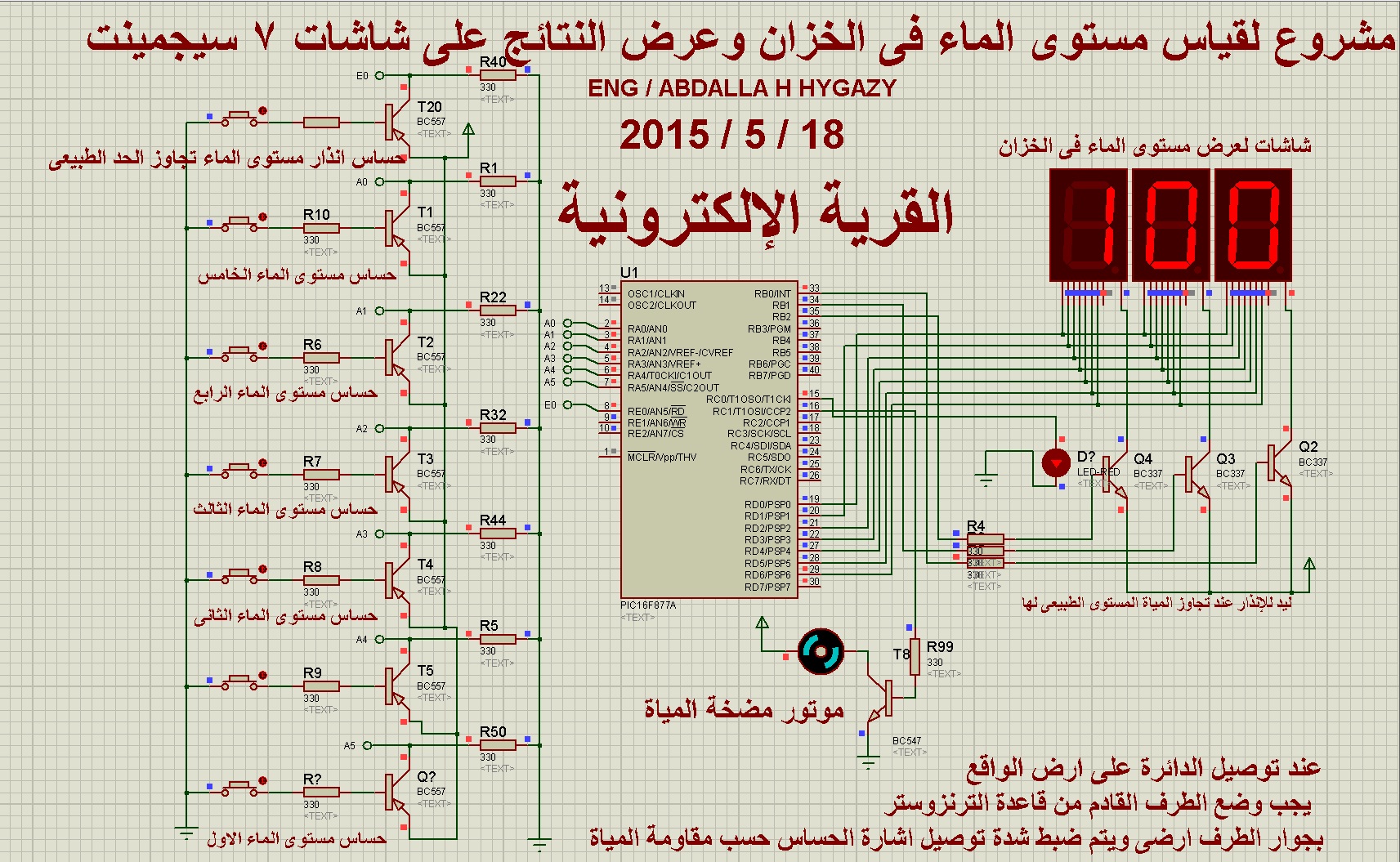

دائرة الكترونيه للتحكم في ملئ خزان للماء مع اظهار نسبة الماء داخل
الخزان والسيطرة علي المضخة بالتشغيل والإقاف
مع انذار للمستوي الغير مسموح به لملئ الخزان





 //   ****  ENG . ABDALLA HYGAZY   ****  //
 // *** ELEMAN.ELECTRONIC*YAHOO.COM  *** //

unsigned short mask(unsigned short num);
unsigned char a3=0,a2=0,a1=0;
    void interrupt(){

     portb=1;
  portd=mask(a1);
   delay_ms(5);
     portb=2;
  portd=mask(a2);
   delay_ms(5);
    portb=4;
  portd=mask(a3);
   INTCON=0b00100000;
        TMR0=0;
}

         void main() {
          int x=0;
        adcon1=0x06;
   OPTION_REG=0b10000101;
    INTCON=0b10100000;
          TMR0=217;
   TRISB=0;   PORTB=0;
   TRISC=0;   PORTC=0;
   TRISD=0;   PORTD=0;
   TRISA=63;  PORTA=0;
   TRISE=1;   PORTE=0;
//**********************************//
             staret:
         a1=0; a2=0; a3=0;
             while(1){
  if(porta.f5==1){goto loop1;};
//*********************************//
}
            loop1:
           while(1){
        a3=0;a2=2;a1=5;
     if(porta.f4==1){goto loop2;}
     if(porta.f5==0){goto staret;}
     portc.f1=1;

}
            loop2:
           while(1){
        a3=0;a2=5;a1=0;
     if(porta.f3==1){goto loop3;}
     if(porta.f4==0){goto loop1;}
      portc.f1=1;
}
            loop3:
           while(1){
        a3=0;a2=7;a1=0;
    if(porta.f2==1){goto loop4;}
    if(porta.f3==0){goto loop2;}
     portc.f1=1;
}
            loop4:
          while(1){
       a3=0;a2=8;a1=0;
    if(porta.f1==1){goto loop5;}
    if(porta.f2==0){goto loop3;}
     portc.f1=1;
}
            loop5:
           while(1){
       a3=0;a2=9;a1=0;
    if(porta.f0==1){goto loop6;}
    if(porta.f1==0){goto loop4;}
      portc.f1=1;

}
           loop6:
          while(1){
       portc.f1=0;
      a3=1;a2=0;a1=0;
    if(porta.f0==0){goto loop5;}
    if(porte.f0==1){for(;;){if(porta.f0==0){goto loop5;}portc.f0=1;delay_ms(400);portc.f0=0;delay_ms(200);}}
}
}
unsigned short mask(unsigned short num){
   switch (num){
case 0 : return 0xC0;
case 1 : return 0xF9;
case 2 : return 0xA4;
case 3 : return 0xB0;
case 4 : return 0x99;
case 5 : return 0x92;
case 6 : return 0x82;
case 7 : return 0xF8;
case 8 : return 0x80;
case 9 : return 0x90;
}
}
//***************  END  ******************//

لتحميل المشروع
https://drive.google.com/drive/folde...VZ?usp=sharing


بالتوفيق



..

[Bahaa599599]

تسلم الايادي اخ عبدالله مشكور جدا
لكن لدي ملاحظة صغيرة
بالنسبة للدائرة فهمت انه يجب ان تاخذ الترانزستورات نبضتها من الماء
والجميع يعاني من مشكلة صدأ اسلاك التوصيل
واتجه الاغلب لاستخدام الالتراسونيك لحل المشاكل وقياس نسبة الماء بشكل دقيق
اسف على تدخلي واكرر شكري على جميع مشاركاتك
والسلام عليكم

[مسلم11]

رااااااائع سلمت يداك

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة Bahaa599599 تسلم الايادي اخ عبدالله مشكور جدا لكن لدي ملاحظة صغيرة بالنسبة للدائرة فهمت انه يجب ان تاخذ الترانزستورات نبضتها من الماء والجميع يعاني من مشكلة صدأ اسلاك التوصيل واتجه الاغلب لاستخدام الالتراسونيك لحل المشاكل وقياس نسبة الماء بشكل دقيق اسف على تدخلي واكرر شكري على جميع مشاركاتك والسلام عليكم

حياك الله اخي العزيز

نعم اعلم ذالك اخي ..

لا اعتمد علي استخدام مقاومة الماء وتوجد طريقه اتبعها وتعتمد علي قطعة مغناطيس ترتفع
وتنخفض مع منسوب الماء وتوجد حساسات للمغناطيس ..

لذالك تركت في الدائرة اعلاة طرفين المجسات لكي تستخدم في أي تطبيق يناسب
ظروف العمل

[فيصل الريامي]

شكرا جزيلا مهندس عبدالله
الآن عرفت بالضبط كيف استخدم goto..
شكرا لك من القلب..
اكثر التعليمات عرفتها من عندك الله يزيدك ويكثر من امثالك.

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل الريامي شكرا جزيلا مهندس عبدالله الآن عرفت بالضبط كيف استخدم goto.. شكرا لك من القلب.. اكثر التعليمات عرفتها من عندك الله يزيدك ويكثر من امثالك.

اسعدني كلامك كثيراا احمد الله انه جعلني نافع للناس ..

[ناصر احمد نعمان]

مشروع جميل فعلا ومفيد لكن انت لم تكتب رقم الميكروكنترولر

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة ناصر احمد نعمان مشروع جميل فعلا ومفيد لكن انت لم تكتب رقم الميكروكنترولر

اخي رقم الميكرو موجود في صورة المحكاة اعلاة
pic16f877a
