المذبذب astabl multivibrator
شرح دقيق و مستوفي!!

[Bahaa599599]

السلام عليكم
انا للامانة اول مرة اسمع بهذا المصطلح لكن بحثت عنه
ووجدت انه دائرة فليب فلوب
تكون من ترانزستوران ومكثفان ومقاومات
وظيفة هذه الدائرة اعطاء نبضات مربعة
يوجد خرجان للنبضات وكل خرج عكس الاخر
اي لو كان الاول high يكون الاخر low والعكس صحيح
يتم التحكم بتردد النبضة عن طريق تغيير قيم المكثفات والمقاومات
الية عمل الدائرة تعتمد على شحن وتفريغ المكثفات ففي الحالة الاولى يتم فيها شحن المكثف الاول و يتم فتح بوابة احد الترانزستورات وتنتقل حالة الخرج من high الى low
وفي نفس الوقت يكون الترانزستور الاخر في حالة الاقفال وتكون النبضة موجبة high

اما في الحالة الثانية كما سبق لكن للمكثف الثاني والترانزستور الثاني
اتمنى ان يكون هذا ما تحتاجه
واتمنى ان اكون كفيت ووفيت لان هذه المعلومات الوحيدة لدي عن هذه الدائرة و مستعدين لاي سؤال
والسلام عليكم

[Fadi6]

شكرا لك اخي
لكنني احتاج لفهم كيفيه شحن المكثف
اقصد ان المكثف كيف يشحن و قطبيه موصولين للموجبvcc

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة Fadi6

شكرا لك اخي
لكنني احتاج لفهم كيفيه شحن المكثف
اقصد ان المكثف كيف يشحن و قطبيه موصولين للموجبvcc

أخي الكريم
المكثف ببساطه يشبه خزان الماء ..

مثل خزان كبير أو صغير وشدة الماء تحدد زمن ملئ الخزان

تعتبر من أكثر المكونات إستعمالا في مجال الإلكترونيات، تتألف المكثفة من ورقتين معدنيتين سطحهما واسع، تفصلهما طبقة من الهواء أو من عازل سمكه ثابت. عند وصل الصفيحتين بقطبي مولد للتيار المتواصل عن طريق سلكين ناقلين فإن المكثفة تُشحن: تحمل الصفحة الموصولة بالقطب الموجب، شحنة موجبة و الصفحة الموصولة بالقطب السالب، شحنة سالبة مما ينشئ فرق في الكمون بين الصفيحتين. فالمكثفة إذن هي خزّان مؤقت للكهرباء.




سعة المكثفة
كمية الكهرباء اللازمة لشحن المكثفة تسمى سعة المكثفة و تقاس بوحدة: الفاراد (F). الفاراد هي كمية كبيرة من الشحنة لذا نستعمل في العادة جزء من المليون من الفاراد أي الميكروفاراد : F

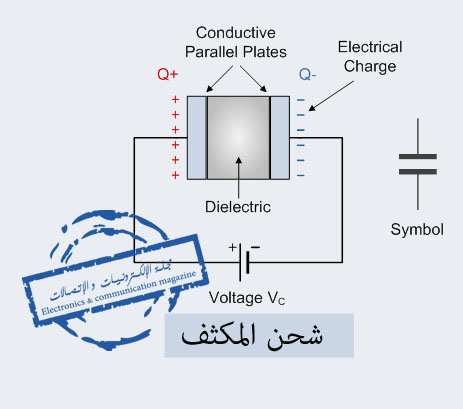

الصورة التالية توضح الرمزين المستعملين لتمثيل المكثفة. الرمز على اليمين يمثّل مكثفة ذات قطب ما يعني أنه يجب مراعات إتجاه الوصل في الدارات و ذلك نظرا لما يحتويه العازل من مواد كيميائية تزيد في سعة المكثفة.



شحن مكثفة و ثابت الزمن

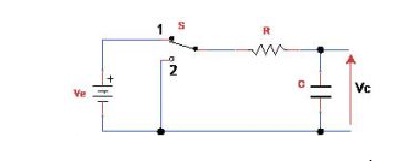

عندما نغلق الدارة في الوضع (1) كما في الشكل التالي، فإن المكثفة C تُشحن عبر المقاومة R.

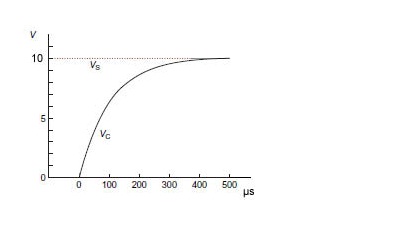

تعمل المقاومة على تحديد شدة التيار أي سرعة تنقل الشحنات الكهربائية إلى المكثفة ما يزيد في زمن الشحن مع المقاومة كما هو موضح في الصورة التالية.



ثابت زمن الشحن
يمكننا قياس زمن شحن المكثفة T (ثابت زمن الشحن) من العبارة:

T=R.C

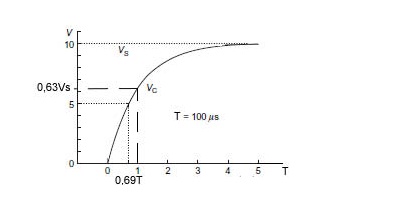

عند مرور هذا القدر من الزمن T فإن المكثفة تكون قد شحنت بنسبة 63 % من الجهد الذي طُبِّق عليها. لاحظ الصورة التالية.





اإفراغ شحنة المكثفة

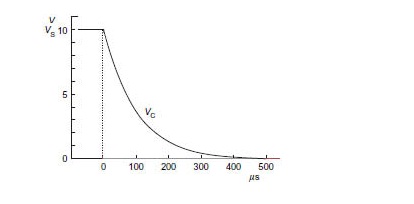

في الدارة السابقة بعد شحن المكثفة، إذا قمنا بغلق الدارة في الوضع (2) فإن المكثفة تفرغ كل شحنتها عبر المقاومة في مدة زمنية معينة كما هو موضح في الشكل التالي.



لاحظ أن المكثفة (بهذه الخاصية) لا تتفاعل مع التغيرات المفاجئة للتيار الكهربائي و لهذه الخاصية تطبيقات كثيرة في مجال الإلكترونيات.

[Fadi6]

شكرا لك
لكن في مخطط المذبذب astable multivibirator
يكون قطبي المكثف موصولان للموجب
ارجو مراجعه مخطط داره المذبذب
وشكرا

[مسلم11]

المشاركة الأصلية كتبت بواسطة Fadi6

شكرا لك
لكن في مخطط المذبذب astable multivibirator
يكون قطبي المكثف موصولان للموجب
ارجو مراجعه مخطط داره المذبذب
وشكرا

ارجو منك ان ترفق المخطط الذي وجدته انت اخي لتتوضح فكرتك اكثر

[Fadi6]

https://images.app.goo.gl/85BmZv6wc4Lzv4BYA

هذا رابط الصوره...
