[rami700]

تحياتي للجميع

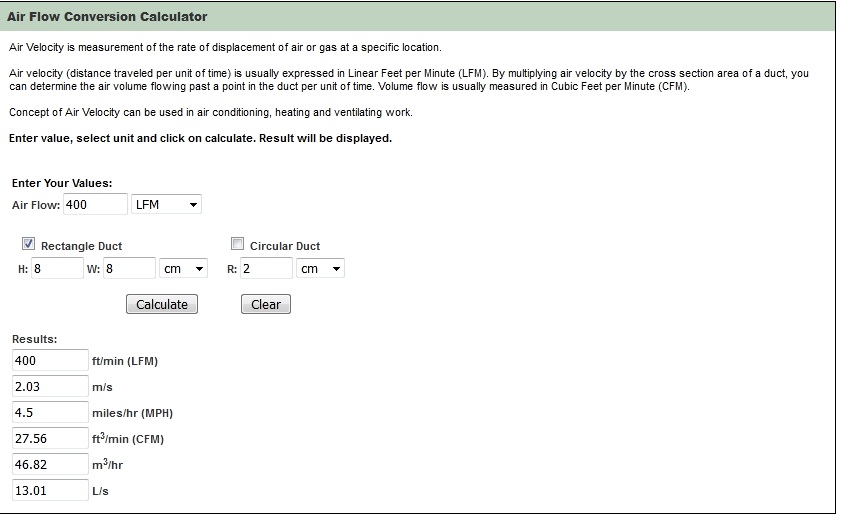

الرجاء شرح رموز هذة الصرة علما اني قد ادخلت قياس مروحة كمبيوتر كتجربة
فضلا وليس امرا

[مسلم11]

اخي الكريم
كثيرا ما اجد الاخوة يهتمون بمعطيات المروحة من طول وعرض وقوة .
الامر ابسط من هذا بكثير
البيض لم يصبح صوصا بعد ليستهلك هذا القدر العالي من الاوكسجين
يكفي ان تضع مروحة بور حاسب و تجعلها تعمل كل ساعتين مدة ربع ساعة وسيكفي هذا .
مجرد تجربة شخصية لكنها تعمل .
تحياتي

[rami700]

اخي مسلم 11
اشكرك على الرد ولك مني اطيب التحية
بالحقيقة اقوم على تجهيز مفقس لالف بيضة وقد اتممت كل الدوائر الالكترونية بنجاح معتمدا على الله وهذا المنتدي
ولكن وبسبب توفر مراوح الموجودة ب صندوق الحاسب بكثرة(اعمل في مجال صيانة الحواسب و الالكترونيات)
فقررت استخدامها وكوني الا اعرف ما احتاج من عددها كبديل عن المراوح المستخدمة من قبل اعضاء القرية
ففضلت السؤال اي هل اضع واحدة واثنتين او او
علما ان المتوفرة منها بكثرة هي ذات المواصفات التالية 2500 rbm
31.89 cfm
شاكرا ردك

[مسلم11]

حياك الله
مناسبة جدا تلك المراوح .
ان لم يطمئن قلبك دع المروحة تعمل نصف ساعة كل ساعتين
اخي الكريم
الحرارة اخطر شيء على البيض بعد الفطريات .
فتغيير الحرارة يؤثر على طول مدة التفقيس و تشوه الاجنة وان استعملت مروحة قوية ستؤثر سلبا على الحرارة حتى لو كانت المفقسة محكمة الاغلاق لان قوة المروحة سيؤدي الى ضغط وتخلخل الهواء بشكل قوة مما يؤدي الى تجميع الحرارة بجسم المروحة وبرودة الهواء .
سرعة وقوة مروحة الحاسب مناسبة جدا جدا للمفاقس مع ذلك لا تشغلها كثيرا .
اهلا وسهلا بك

[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام للجميع

الحسابات اعلاه لا تناسب المفاقس
كون هواء المفقسه يدور في اماكن مختلقة المقاطع والشكال.
والحسابات اعلاه لمقطع محدد الابعاد والشكل.

والقادم احسن

[rami700]

تحياتي الطيبة واشكر لكم التجاوب و الايجابية في التعامل التي قل نظيرها في مواقع الانترنت

بعد قراءتي لكل مواضيع الفقسة في القرية


ورد ذكر في احد المقالات للسيد s.sultan حول الحالة المثالية لتدوير الهواء هي بين 3.5 و 5 متر بالثانية
اي ما يقارب 86 cfm اذا لم اكن مخطئ فما هي المشكلة اذا استبدلنا المروحة الكبيرة بعدد من مراوح الكومبيوتر
والاستبدال لسببين الأول توفرها بكثرة لدي وثانيها محاولة التشغيل على 12 v/dc
ماهو رائيك بالموضوع
وبكل الاحوال ساقوم بتنفيذ البدن على برنامج الكومبيوتر وارفق الصور بما يتناسب مع الوضع الفعلي
نفذت دائرة التايمر وهي فعالة
نفذت دائرة حساس الحرارة تمام مع ملاحظة اذكرها في حينها بعد التأكد من حتميتها
من جديد اشكر التفاعل و التواصل من كل قلبي

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة rami700 تحياتي الطيبة واشكر لكم التجاوب و الايجابية في التعامل التي قل نظيرها في مواقع الانترنت الشكر موصول للاعضاء الكرام. بعد قراءتي لكل مواضيع الفقسة في القرية ورد ذكر في احد المقالات للسيد s.sultan حول الحالة المثالية لتدوير الهواء هي بين 3.5 و 5 متر بالثانية اي ما يقارب 86 cfm اذا لم اكن مخطئ فما هي المشكلة اذا استبدلنا المروحة الكبيرة بعدد من مراوح الكومبيوتر والاستبدال لسببين الأول توفرها بكثرة لدي وثانيها محاولة التشغيل على 12 v/dc ماهو رائيك بالموضوع سرعة و كمية الهواء شيئين مختلفين ولكنها مرتبطين طرديا بثبوت العوامل الاخرى لا مشكله في استبدال مروحه بمراوح مع الاخذ بالاعتبار كمية الهواء المدفوعه والتجانس في الدفع والضغوط( اي مراوح متشابهه) وبكل الاحوال ساقوم بتنفيذ البدن على برنامج الكومبيوتر وارفق الصور بما يتناسب مع الوضع الفعلي نفذت دائرة التايمر وهي فعالة بالتوفيق نفذت دائرة حساس الحرارة تمام مع ملاحظة اذكرها في حينها بعد التأكد من حتميتها بالتوفيق مقدما من جديد اشكر التفاعل و التواصل من كل قلبي ولكم منا فائق الاحترام والتقدير

بسم الله الرحمن الرحيم

تحية احترام للجميع واسال الباري برفع الغمه عن الامه وخلقه اجمعين ....اميين


اعلاه الاجابات وبالتوفيق .


والقادم احسن

[rami700]

تحياتي الطيبة للغاليين واشكر صبركون و اهتمامكن سلفا
سأحاول قدر المستطاع ان تكون الاسئلة واضحة و محددة ومرتبة حسب خطوات العمل بالتصميم الذي اعمل علية في برنامج اوتوكاد وسارفع في نهاية كل مرحلة التصميم النهائي للعمل على شكل صور واضع موضوع النشر عنوان يتناسب مع المرحلة ليتيسر امر المهتم في الوصول الى المعلومة
وارجو الرد بطريقة الاقتباس لكل سؤال جواب على طريقة السيد سلطان اطال الله بعمره وعمركم كي لانتوه عن المطلوب(فضلا) وصولا الى التنفيذ إن شاء الله



احتاج الى توضيح الابعاد البدن بناء على ابعاد الرفوف كما تظهر في الصورة
حيث ان قياس الصحن الواحد 50*30 سيركب تلاثة الى جنب سعة الصحن الواحد 72 بيضة * 3 = 216 بيضة في الرف الواحد على 5 رفوف فتصبح السعة الاجمالية = 1080 بيضة

الخشب المستخدم MDF معزول
حوامل الرفوف (صحن البيض) (الدرج) زاوية المنيوم رقيق كما يضهر القياس لاحقا

صندوق حوامل الرفوف حديد مفرغ 1 سم * 1 سم
محرك التقليب -- محرك صحن الدش(ستلايت)



طول الرف 90 سم
عرض الرف 50 سم
سماكة الرف 3 سم
المسافة بين الرف و الرف 5 سم


احتاج الى الابعاد التالية لاتمم البدن
المسافة بين الجنب اليمين و الادراج
المسافة بين الجنب اليسار و الادراج
المسافة بين الضهر والادراج (خلف)
المسافة بين الباب والادراج (امام)
المسافة بين القاعدة (الارضية) والدرج الاسفل

المسافة بين قاعدة غرفة الحراراة والدرج الاعلى
المسافة بين قاعدة غرفة الحرارة و السقف (الاعلى)
وقياس الفراغ الذي ستخرج الحرارة (الهواء الساخن)(في قاعدة غرفة الحرارة) منة الى البيض ومن اي جهة سيكون(يمين يسار) (خلف امام)

ارتفاع قاعدة غرفة الحرارة عن السقف

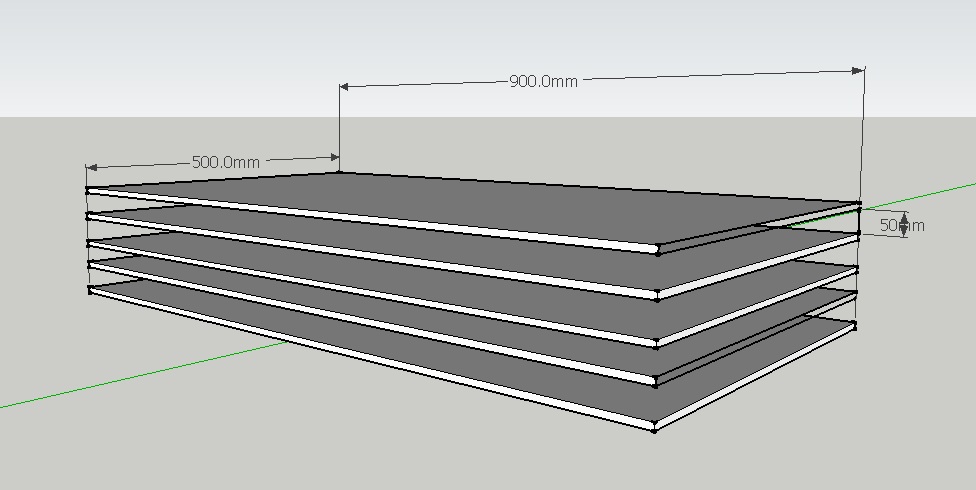

الرسم التوضيحي للرفوف(طبعا ليس اتوكاد)(القياس بل مم)
