[fawzy73]

السلام عليكم ورحمة الله
صممت دائرة تعمل بالميكروكنترلر وشاشات سبعية ولكن يوجد رعشة في احد الشاشات حاولت التخلص من هذه الرعشة عن طريق اضافت مكثف 104 ولكن لا جديد ولكن عند لمس الطرف الموجب او السالب للدائرة بيدي تنتهي هذه الرعشة وتستقر الدائرة .
ماذا استطيع افعل لاتغلب علي هذه المشكلة

شكرا مقدما

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة fawzy73 السلام عليكم ورحمة الله صممت دائرة تعمل بالميكروكنترلر وشاشات سبعية ولكن يوجد رعشة في احد الشاشات حاولت التخلص من هذه الرعشة عن طريق اضافت مكثف 104 ولكن لا جديد ولكن عند لمس الطرف الموجب او السالب للدائرة بيدي تنتهي هذه الرعشة وتستقر الدائرة . ماذا استطيع افعل لاتغلب علي هذه المشكلة شكرا مقدما

وعليكم السلام ورحمه الله

هل المشروع مكون من شاشات 7سيجمنت فقط أم توجد مكونات حثيه ؟

ما هوا زمن التبديل وما هي عدد الشاشات وما هوا سرعة التردد اللذي تعمل عليه

ايضا هل تستخدم ترنزوسترات تقويه علي أطراف تغذية الشاشات ؟
لو كان عدد الشاشات اكثر من 2 يجب تركيب ترنزوسترات تقويه !!

أخيرا يرجي مشاركة طريقة توصيلك للشاشات لكي اتابع معك طريقة التوصيل الجيده
لا اعتقد أن سبب الرعشه هي ضوضاء
سبب هذة الرعشة
هو سرعة التبديل غير مناسبة وايضا لا توجد ترنزوسترات تقويه علي اطراف تغذية الشاشات

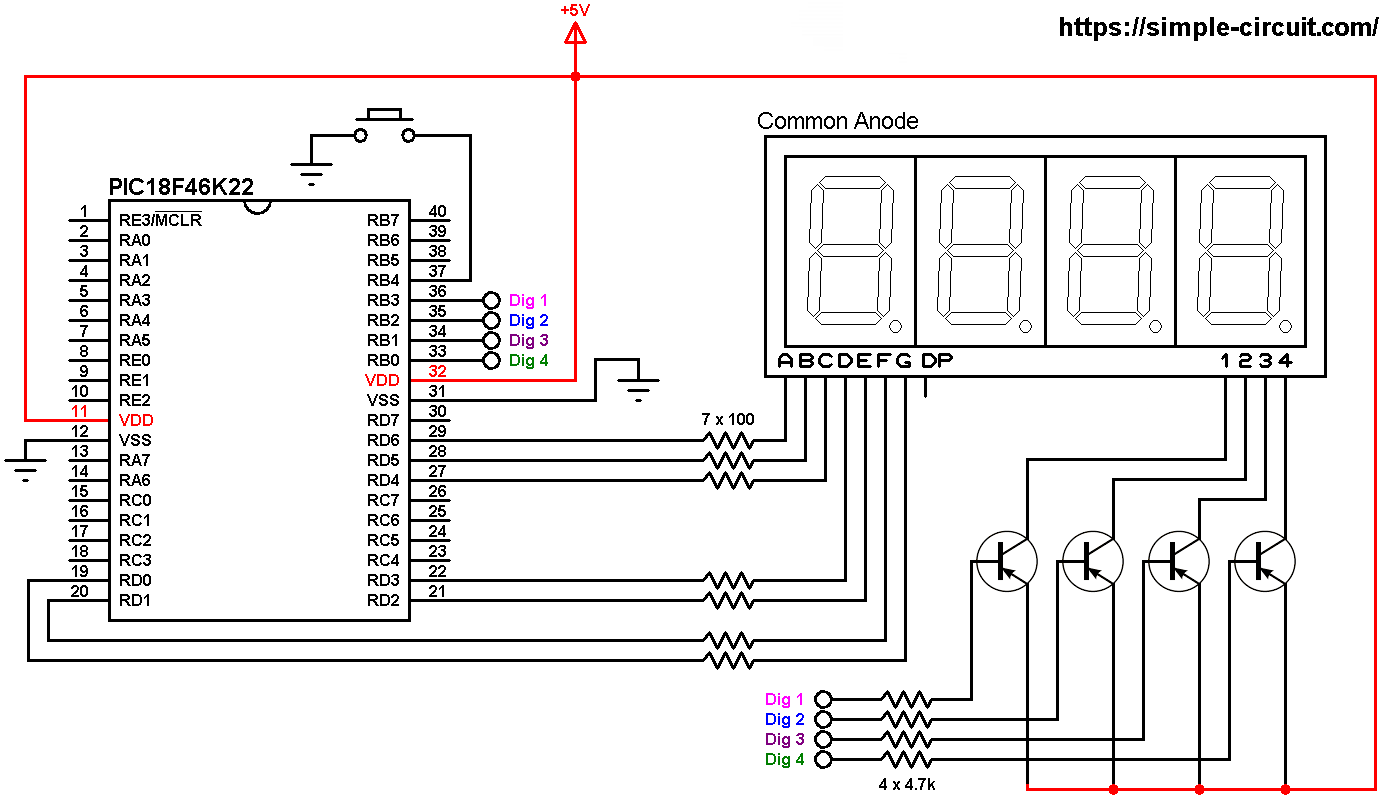

للتوصيل الصحيح للشاشات يجب أن يكون هكذا انظر الصورة




متابع معك
بالتوفيق

[احمد شهيد جواد]

السلام عليكم ..

اتفق مع الاخ عبدالله فهذه المشكلة سببها اما خطأ في الكود او ضعف في التيار .

وهنا اود ان اعطيك نصيحة هي استخدام التايمر للعرض ولا تستعمل اوامر delay كي يكون العرض مستقرا

[TIME0]

تاكد من توصيل الارضي بشكل جيد وخصوصا من الكهرباء الرئيسية

اختار نوع باور سبلاي جوده عاليه وبه مراحل عديده مثل الموجود ب TV

اهم شيء الاعتناء بالدائره المطبوعه ولايكون بها اسلاك كثيره وجامبر كثير

اعتقد كنت تختبر الدائره على لوحه بريد بورد لذلك حصل معك كل هذه المشاكل

رسم وتنفيد الدائره المطبوعه له اهميه كبيره بنجاح المشروع

يفضل عند رسم الدائره المطبوعه ان يكون الارضي هو الجزء الاكبر من الدائره لاتجعل جزء فارغ بل اجعله ارضي

لاتجعل الكريستاله بعيده عن الميكرو ولاتتجاهل المكثفات القريبه منها
