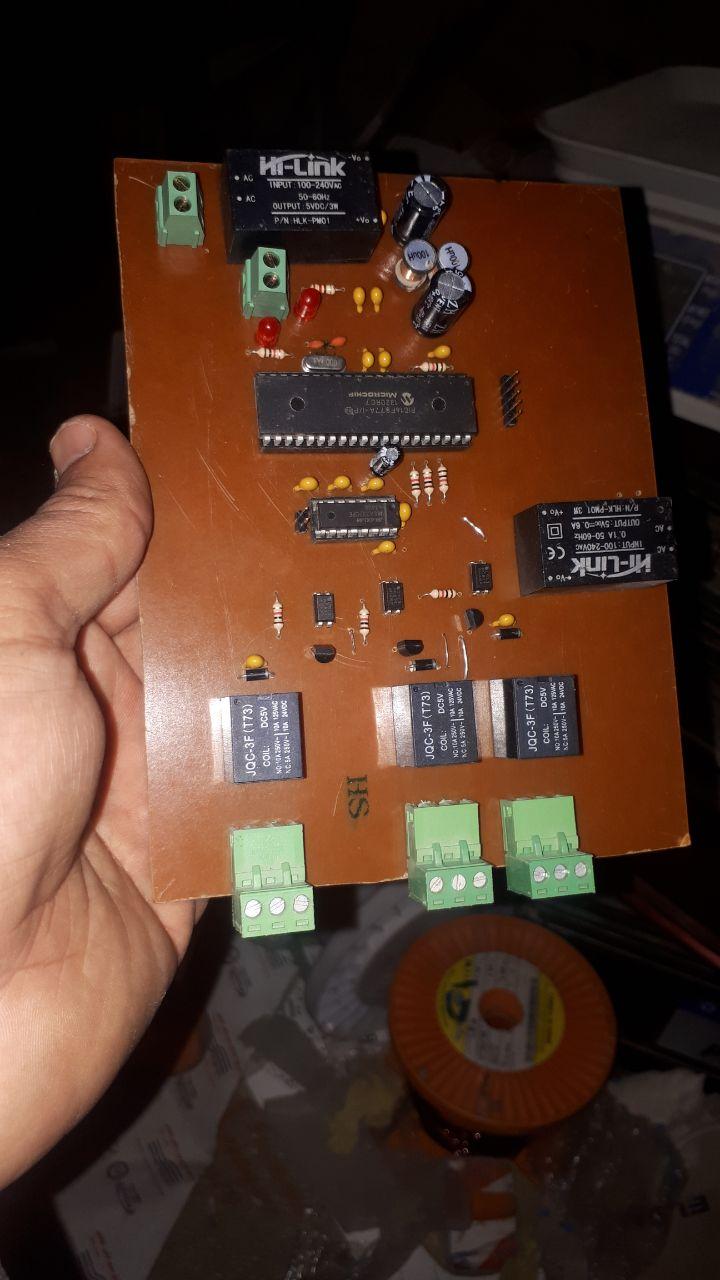

نقطة راس سطر .... اعزل دائرة الريلاي عن دائرة المايكروكنترولر .. استخدم مصدر تغذية للريليات غير مصدر تغذية المايكرو واربط فوتوكبلر بين الدائرتين .. لاحظ هذه الصورة  هذه الدائرة تتحكم بثلاثة كونتكترات التي بدورها تتحكم بالموتورات .. لاحظ هنا استخدمت بور سبلاي لكل دائرة وجعلت البك يقدح الفوتوكبلر والفوتوكبلر يقدح الترانسزتور الذي بدوره يشغل الريلاي ... ملاحظة اخرى مهمة جدا : ضروري تعمل creepage على اللوحة حتى تمنع الشرارة المتولدة من الكونتكتر من الانتقال الى دائرة البك .. ولا تنسى ايضا وضع ديلاي بعد تشغيل الريلاي فهذا يحسن كثيرا من البرنامج .. |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||

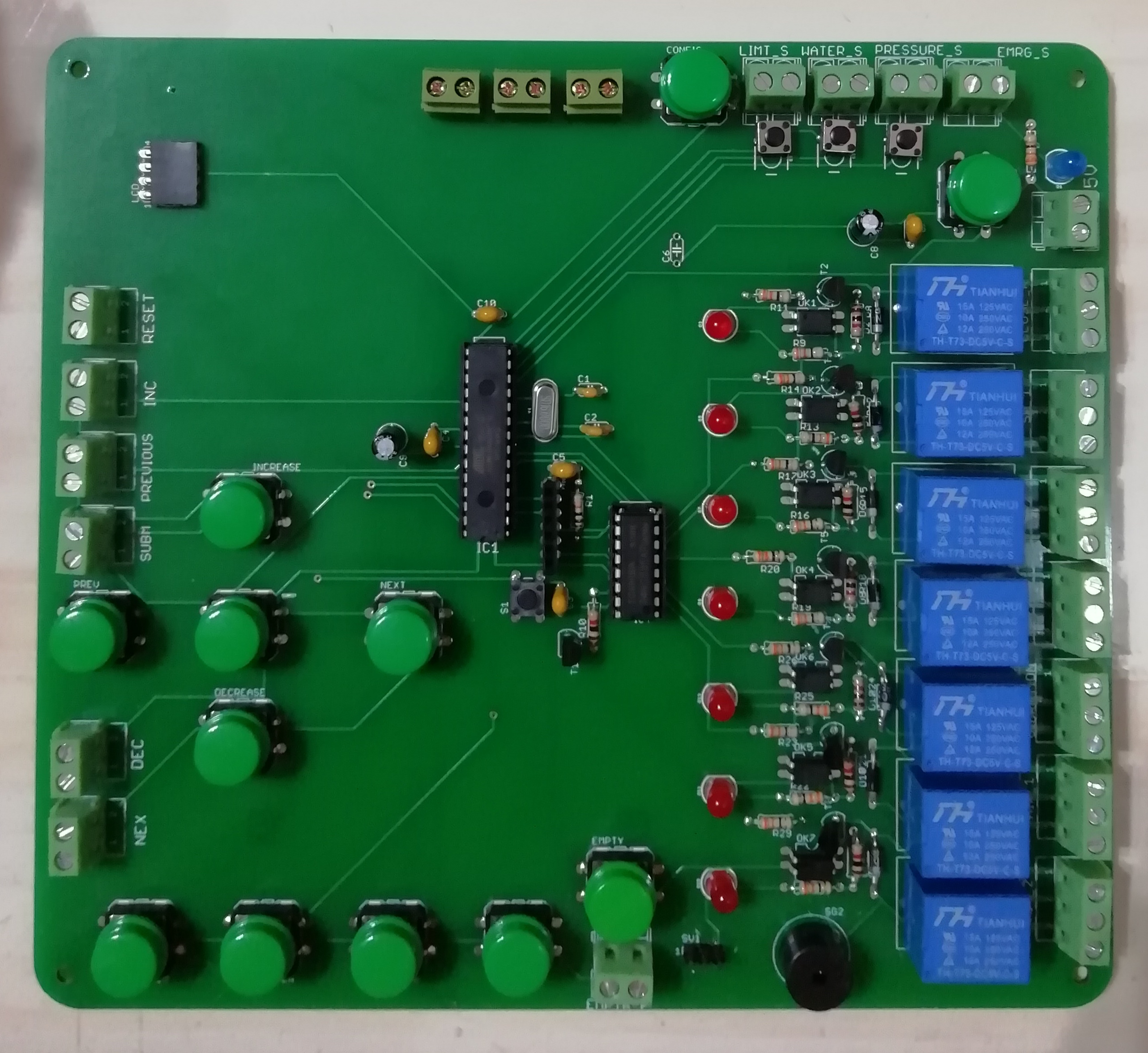

 دي صورة البوردة |
|
|||||
|
|
|
|||||
|
|
|||||
|
|
