التحكم بالامبير

[ابو سهيل الحمصي]

السلام عليكم
كيف يتم التحكم بالامبير مثل ماكينة اللحام الالكترونية

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي

السلام عليكم
كيف يتم التحكم بالامبير مثل ماكينة اللحام الالكترونية

وعليكم السلام ورحمه الله

اعتقد الفكرة هنا اولا خفض الفولت والعزل الكهربي بستخدام محول فرايت ...

ويتم التحكم في شدة التيار عن طريق سرعة تقطيع التيار بستخدام ترنزوسترات عالية السرعة igbt

وتوجد محولات الكترونيه تخرج 12 فولت 180 امبير تعمل بنفس الفكرة

الفكرة هنا هي التحكم في سرعة التردد

وتعتبر دائرة عاكس للفولتيه ولكن تعمل علي تخفيض الفولت وتوحيدة ومضاعفة الامبير

[مسلم11]

اضافة لما تفضل به الاخ عبدالله فان زيادة تيار الدخل يزيد تيار الخرج

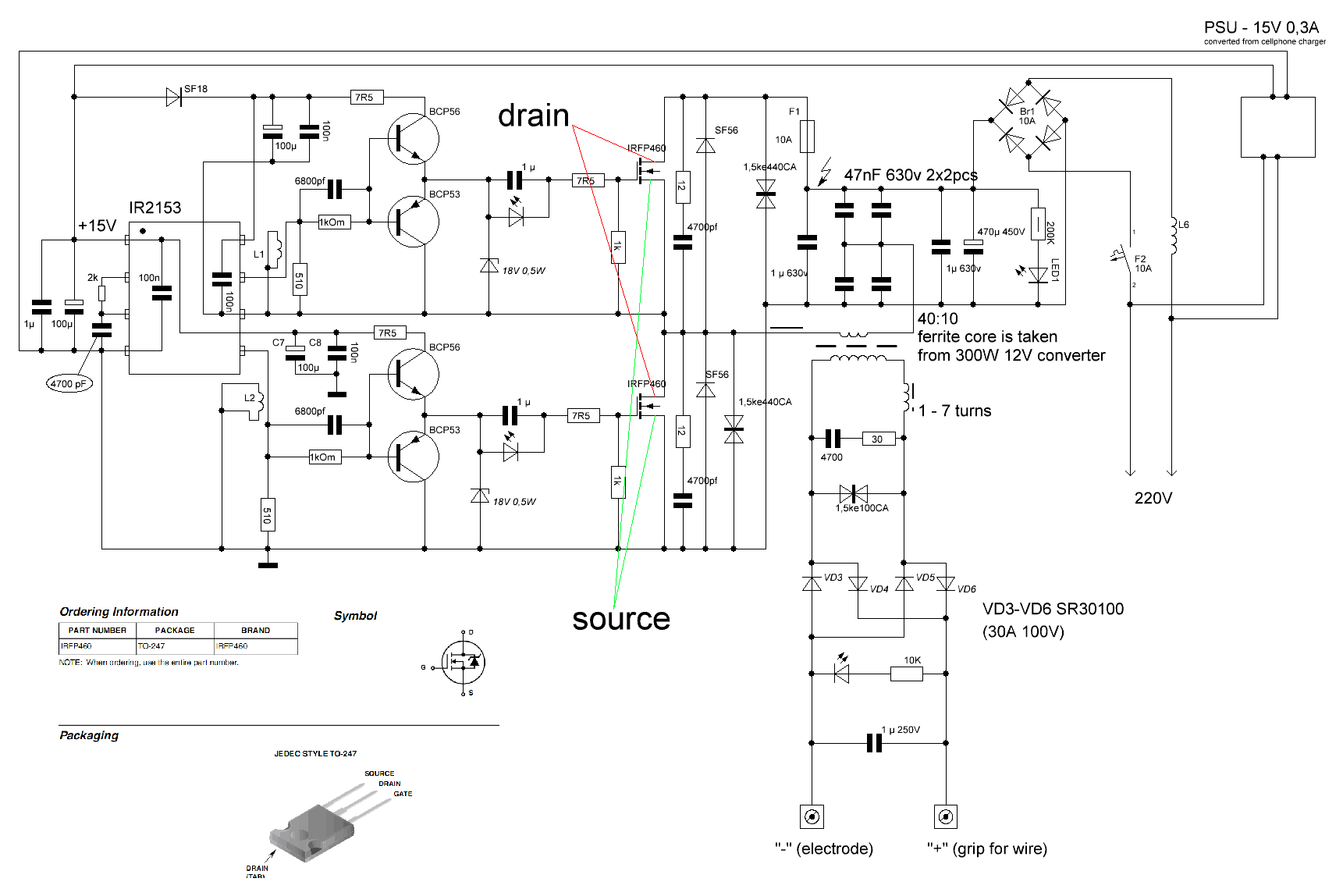

المقاومة المتغيرة الموجودة على واجهة المكنة من اجل التحكم بالجهد على طرف محول العزل الذي يغذي بوابات الترانزستورات وهو محول دائري الشكل يشغله اربعة ترانزستورات عادية من اجل سهولة التحكم وهناك بعض الانواع التي تستخدم ترانزستورات موس من اجل التحكم بهذا المحول الصغير الذي يعد قلب هذه المكنة
فبزيادة جهد البوابات يزيد التيار المتقطع المار بالترانزستورات الرئيسية 25N60 وما فوق التي تقوم على تشغيل محول الفيرايت الذي يخفض الجهد الى 50 فولت وبتيار 250 امبير .
تحياتي
