LM324 VS LM741

[majidye]

السلام عليكم اخواني المهندسين المحترمين

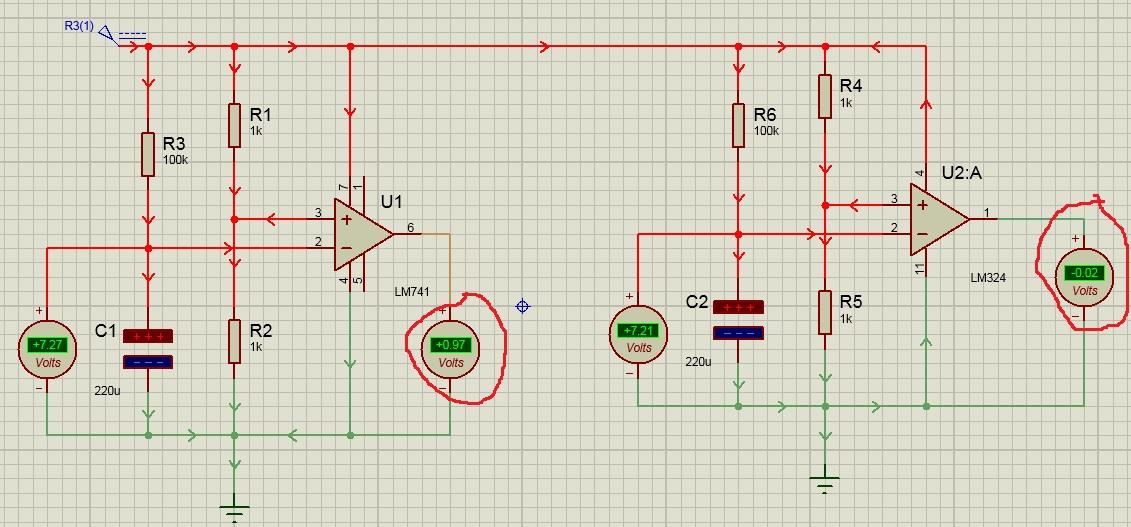

عند عمل الدائرتين للمتكاملتين (LM324 & LM741) في المحاكي - كما في الصورة ادناه - وتشغيل المحاكي وعند ارتفاع قيمة الطرف ال ( - ) عن الطرف ال (+) المفروض ان خرج المتكاملتين يكون صفر الا انني اجد ان المتكاملة LM741 خرجها 0.97 فولت المتكاملة LM324 خرجها 0.02 فولت



ما سبب هذا الفارق بين المتكاملتين ؟؟
ماهي المتكاملات بدائل لل 324 يكون خرجها صفرا او صغير جدا مثل ال 324 بشرط ان يكون مقارن واحد ليس اربعة كما في المتكاملة 324 ؟
ولكم جزيل الشكر والتقدير

[مسلم11]

وعليكم السلام ورحمة الله
هذا ما يسمى بالانحياز BIAS
يمكنك ضبط المضخم 741 ليصبح خرجه قرابة الصفر من خلا الاطراف 1_8
اما عن سؤالك عن البديل فالمضخمات من العائلة TL**** افضل من يلبي طلبك

[majidye]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله
هذا ما يسمى بالانحياز BIAS
يمكنك ضبط المضخم 741 ليصبح خرجه قرابة الصفر من خلا الاطراف 1_8
اما عن سؤالك عن البديل فالمضخمات من العائلة TL**** افضل من يلبي طلبك

اشكرك يا بشمهندس
