متكاملتان 555 لانتاج ترددات مختلفة

[majidye]

السلام عليكم اخواني المهندسين المحترمين
المتكاملة 555 (u1)
تنتج ذبذبة 0.66 هرتز في الثانية
زمن التشغيل 1 ثانية والانطفاء 0.5 ثانية

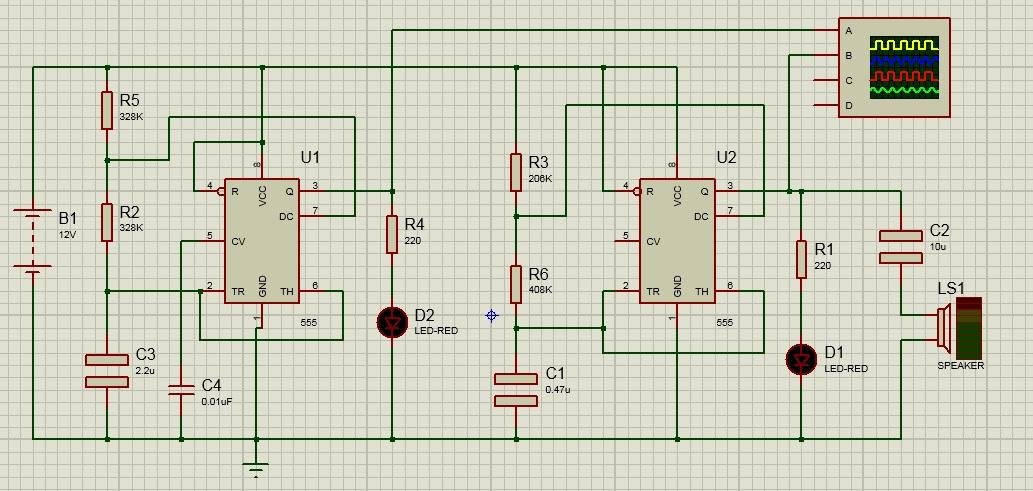

وقمت بإضافة اليها متكاملة 555 بجانبها -كلا منفصلة عن الاخرى - وعملت المتكاملة الثانية بحيث تنتج ذبذبة 3 هرتز في الثانية زمن التشغيل 200 ملي ثانية وزمن الانطفاء 133 ملي ثانية كما موضح في الصورة ادناه

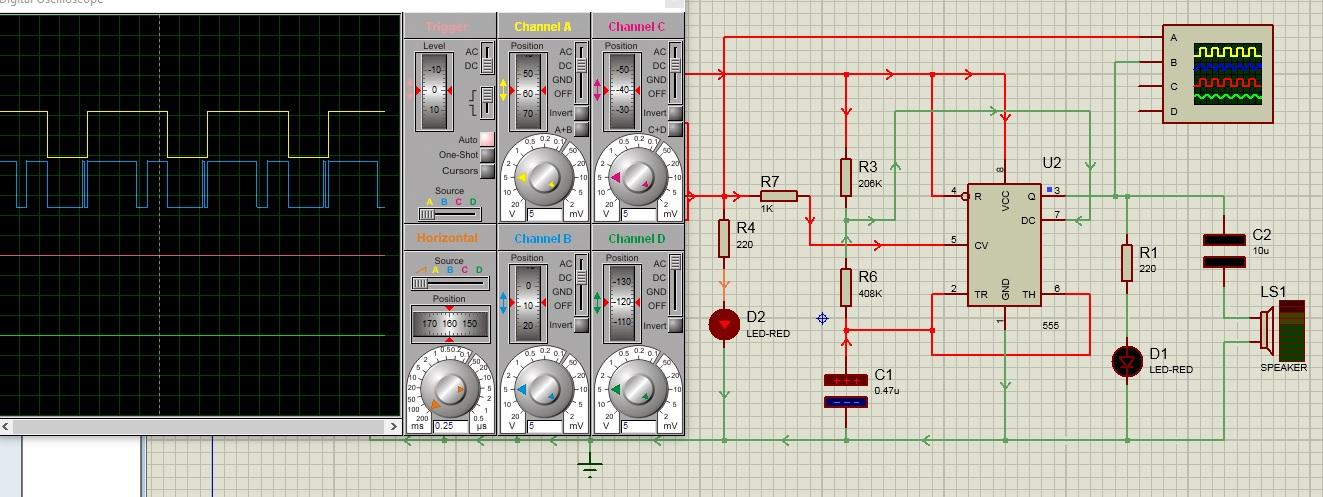

وبعد كذا قمت وربطت خرج المتكاملة الاولى (3) مع الطرف رقم (5) في المتكاملة الثانية
والمفروض ان احصل على الاتي :
عندما يكون خرج المتكاملة الاولى عالي بزمن قدره 1 ثانية تقوم المتكاملة الثانية بانتاج ذبذبات عند الطرف رقم (3) بتردد مقداره 3 هرتز

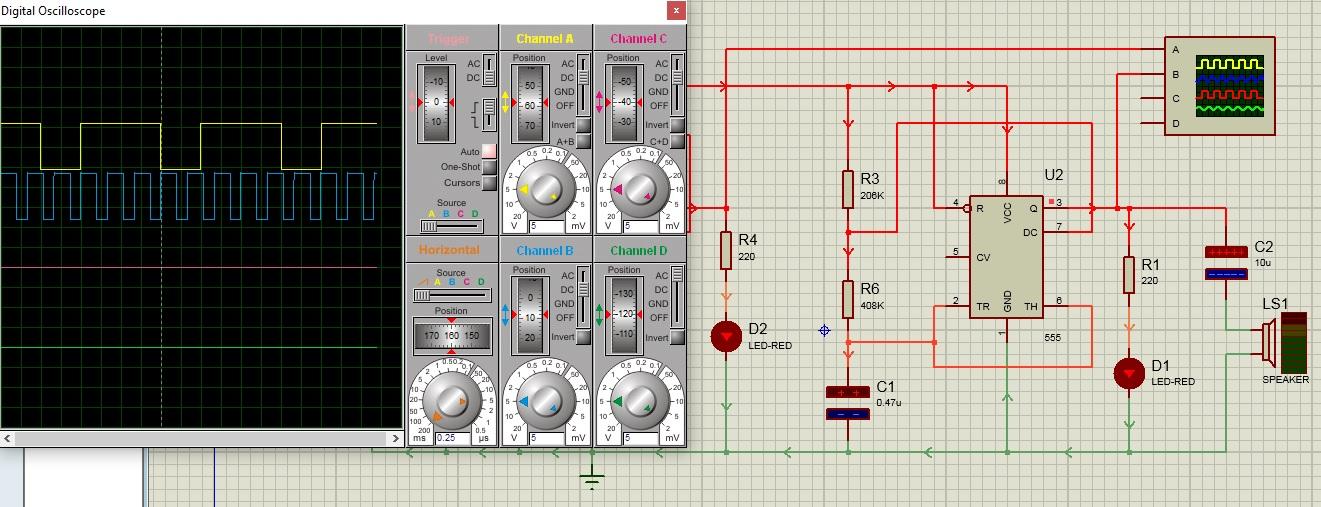

لكن من صورة الاوسيلسكوب حصلت على تردد غريب عند الطرف 3 للمتكاملة الثانية



سؤالي هنا ما السبب وكيف اعالجها ؟
المهم عندي التحكم في ذبذبة المتكاملة الثانية على سبيل المثال ثلاث ذبذبات متتالية في الثانية وبعدها فترة زمنية انطفاء مثلا نص ثانية او ثانية كاملة هذه غايتي من هذا المشروع
ولكم تحياتي وتقديري

[مسلم11]

المشاركة الأصلية كتبت بواسطة majidye

السلام عليكم اخواني المهندسين المحترمين
المتكاملة 555 (u1)
تنتج ذبذبة 0.66 هرتز في الثانية
زمن التشغيل 1 ثانية والانطفاء 0.5 ثانية
وقمت بإضافة اليها متكاملة 555 بجانبها -كلا منفصلة عن الاخرى - وعملت المتكاملة الثانية بحيث تنتج ذبذبة 3 هرتز في الثانية زمن التشغيل 200 ملي ثانية وزمن الانطفاء 133 ملي ثانية كما موضح في الصورة ادناه





وبعد كذا قمت وربطت خرج المتكاملة الاولى (3) مع الطرف رقم (5) في المتكاملة الثانية
والمفروض ان احصل على الاتي :
عندما يكون خرج المتكاملة الاولى عالي بزمن قدره 1 ثانية تقوم المتكاملة الثانية بانتاج ذبذبات عند الطرف رقم (3) بتردد مقداره 3 هرتز
لكن من صورة الاوسيلسكوب حصلت على تردد غريب عند الطرف 3 للمتكاملة الثانية



سؤالي هنا ما السبب وكيف اعالجها ؟
المهم عندي التحكم في ذبذبة المتكاملة الثانية على سبيل المثال ثلاث ذبذبات متتالية في الثانية وبعدها فترة زمنية انطفاء مثلا نص ثانية او ثانية كاملة هذه غايتي من هذا المشروع
ولكم تحياتي وتقديري

كل ما فعلته جيد جدا
افصل الطرف 4 من المؤقت العالي واوصله مع خرج المؤقت المنخفض التردد لكن انزع الليد من خرج المولد المنخفض وستحصل على مرادك ان شاء الله
الطرف 5 له استخدامات اخرى لكن ليس بطريقتك
بهذه الدارة يمكنك صنع الكثير
تحياتي

[majidye]

المشاركة الأصلية كتبت بواسطة مسلم11

كل ما فعلته جيد جدا
افصل الطرف 4 من المؤقت العالي واوصله مع خرج المؤقت المنخفض التردد لكن انزع الليد من خرج المولد المنخفض وستحصل على مرادك ان شاء الله
الطرف 5 له استخدامات اخرى لكن ليس بطريقتك
بهذه الدارة يمكنك صنع الكثير
تحياتي

اشكرك يا بشمهندس على معلوماتك

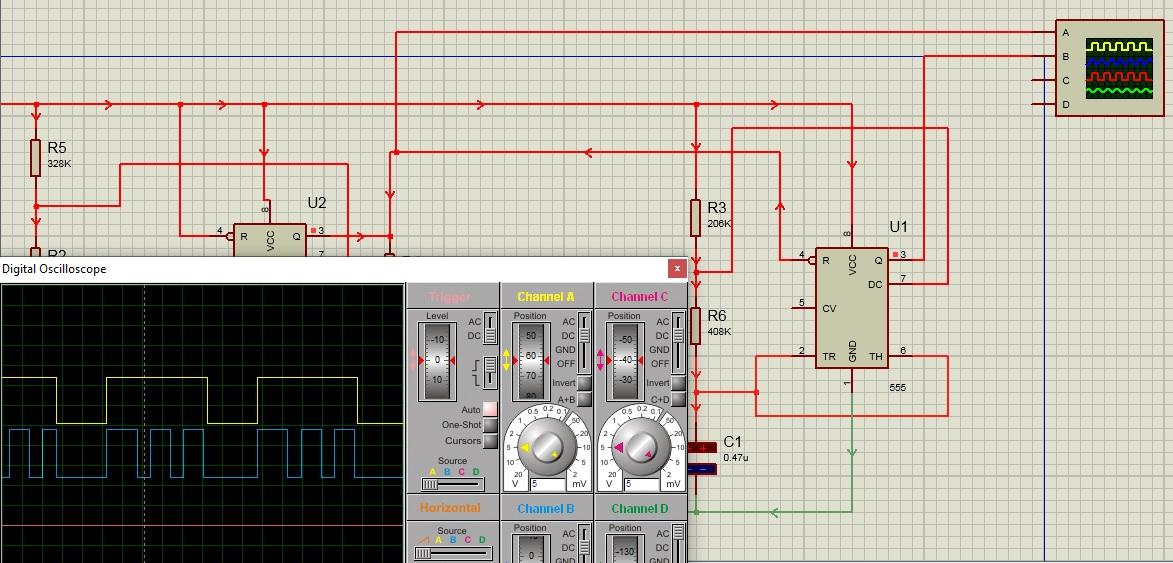

قمت بعمل ملاحظاتك وحصلت على هذه النتيجة



ولكن مايسبب عدم تساوي زمن تشغيل الذبذبة الاولى مع الذبذبتين الاخريتين ؟؟

[مسلم11]

المشاركة الأصلية كتبت بواسطة majidye

اشكرك يا بشمهندس على معلوماتك
قمت بعمل ملاحظاتك وحصلت على هذه النتيجة



ولكن مايسبب عدم تساوي زمن تشغيل الذبذبة الاولى مع الذبذبتين الاخريتين ؟؟

انت حققت التزامن في هذه الوصلة يبقى المزامنه
المزامنه تعني ضبط تردد خرج المؤقت العالي التردد حسب عرض نبضة القدح في المؤقت المنخفض
هل يهمك مزامنة النبضات ؟؟؟ ان كان كذلك ...
عليك فعل التالي
يجب ان تختار تردد عالي من مضاعفات التردد المنخفض مثلا:
ان اخترت التردد المنخفض او القدح 5 هرتز فيجب ان يكون التردد العالي ذو قيمة 10_15_20_25.......الخ.
هل لك بتخمين السبب من ذلك التقسيم
تحياتي
