السلام عليكم اخواني المهندسين المحترمين

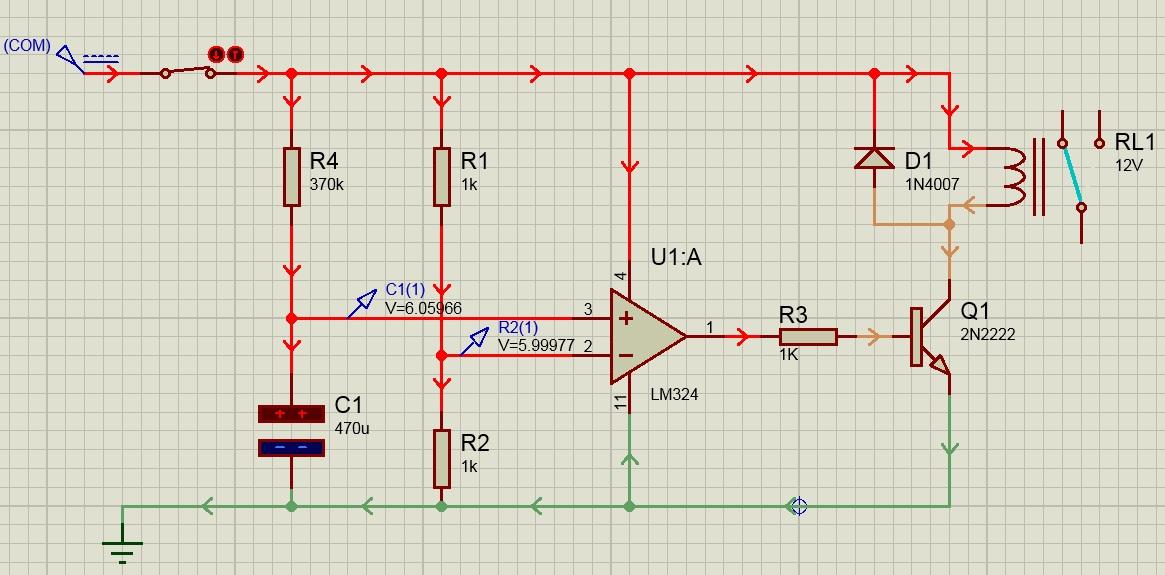

قمت بتنفيذ هذه الدائرة على لوحة التجارب وهي عبارة عن دائرة تأخير زمني لحماية الاجهزة من انقطاع التيار وعودته فجأة ،،
فعند بداية تجربتها وتوصيلها بالبطارية عملت بشكل تمام لكن المشكلة عند اكتمال شحن المكثف فعندما قمت بفصل التيار عن الدائرة لثواني واعادته يكون المكثف مازال مشحون و الفولت على الطرف 3 في المتكاملة 324 اعلى من الطرف 2 وبذا يكون الطرف 1 H والريلاي يعمل اي ان الغرض الذي انشأت الدائرة منه لم يتحقق
لابد من انقطاع التيار مدة اطول حتى تفرغ الشحنة تماما من المكثف لكي تعمل الدائرة بالتأخير الزمني المصممة لاجله .
استفساري كيف استطيع ان اعدل في الدائرة بحيث يتم افراغ شحنة المكثف كاملة في لحظة انقطاع التيار وعند عودته احصل على التأخير الزمني المصمم
ولكم جزيل الشكر والتقدير
المساعدة في افراغ شحنة المكثف
