هل توجد دارة انفرتر من 12 فولت مستمر الى 65 فولت مستمر باستطاعة 20 امبير

[mh66]

السلام عليكم

اريد دارة انفرتر يرفع جهد البطارية من 12 فولت مستمر الى 65 فولت مستمر بتيار 20 امبير

شكرا

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة mh66

السلام عليكم

اريد دارة انفرتر يرفع جهد البطارية من 12 فولت مستمر الى 65 فولت مستمر بتيار 20 امبير

شكرا

وعليكم السلام ورحمه الله

أخي مبدأ عمل الإنفرتر متشابه كثيراا

اولا يجب تيار البطاريه يكون علي الأقل ضعف المطلوب وهنا تحناج الي 20 امبير
ويجب هنا أن تكون البطاريه من 40 الي 60 أمبير لكي تنجح معك


الشروط

بطاريه 40 أو 60 أمبير
محول فرايت بقدرة 25 أو 30 أمبير 12 فولت
ترنزوسترات موسفيت سريعه عملية السويتشينج
مولد موجات TL494 أو ما يشابه

بريدج لتوحيد التيار علي الخرج ويفضل استخدام مجموعه من الموحدات تتناسب مع التيار و التردد العالي

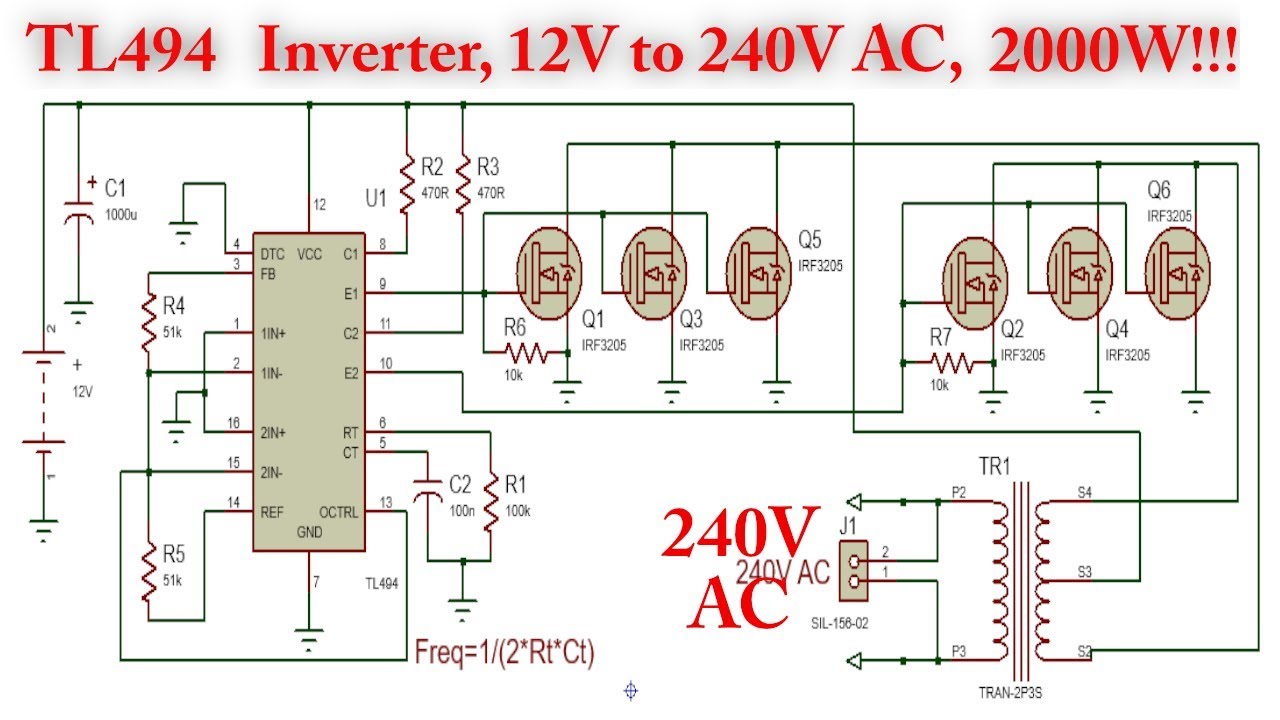

اليك هذة الدائرة ك بدايه



ويجب التعديل علي الترنزوسترات والمحول
ايضا يستحسن رفع التردد للحفاظ علي التيار

ملحوظه يستحسن وع مقاومه 10أوم بالتوالي مع مكثف 103 بيكو بالتوازي مع ملف الكبير الثانوي للحفاظ علي الترنزوسترات من التيارات العكسيه الناتجه من المحول

في هذة الدائرة ما يتحكم في الجهد الخارج هوا المحول والتردد

[mh66]

شكرا جزيلا استاذي الكريم وفقك الله

دارة ممتازة

هل من الممكن تصميم دارة بدون محول فيرارت بمحول ذو قلب حديد عادي والخرج 65 فولت مباشرة وباصغر شكل لاني اريد استخدامها لتشغيل دراجة كهربائية تحوي
5 بطاريات 12 فولت 14 امبير وانا اريد الاستعاضة عن ال 5 بطاريات ببطارية واحدة
12 فولت 50 امبير لصعوبة تامين البطاريات الصغيرة حاليا

شكرا

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة mh66

شكرا جزيلا استاذي الكريم وفقك الله

دارة ممتازة

هل من الممكن تصميم دارة بدون محول فيرارت بمحول ذو قلب حديد عادي والخرج 65 فولت مباشرة وباصغر شكل لاني اريد استخدامها لتشغيل دراجة كهربائية تحوي
5 بطاريات 12 فولت 14 امبير وانا اريد الاستعاضة عن ال 5 بطاريات ببطارية واحدة
12 فولت 50 امبير لصعوبة تامين البطاريات الصغيرة حاليا

شكرا

المحول القلب الحديدي لا يعمل علي التردد العالي
وسيكون حجمه كبير مع هذا التيار
ولا انصحك بستخدام انفيرتر ... سوف تفقد الكثير من الطاقه .. بدون فائدة

انصحك بتعديل ملفات المحرك لغرض تقليل عدد البطاريات
واعلم سيكون علي حساب فطرة التشغيل

[مسلم11]

السلام عليكم
اضافة لما تفضل به الاخ عبد الله
يمكن احضار محول 12 فولت 10 امبير حلبي الصنع و صمم دارة دفع جذب وتوكل على الله .
الافضل ان تحضر محول 6_0_6 كي تستفيد من نقطة المنتصف .
تحياتي
فكرة جميلة واعتقد انها ستعمل جيدا
بالنسبة لي عدلت اللوحة كلها ولم يخطر ببالي هذا الامر .

[mh66]

المشاركة الأصلية كتبت بواسطة مسلم11

ا
بالنسبة لي عدلت اللوحة كلها ولم يخطر ببالي هذا الامر .

كلام جميل
هل هذا التعديل متاح ام انه خاص

شكرا على الرد

[مسلم11]

اخي الكريم
كان لدي دراجة ٤٨ فولت وعدلتها نتيجة عطب لوحتها اكثر من مرة
ان المقصود بالتعديل هنا انني قمت على تصميم لوحة كاملة واستغنيت عن اللوحة او الكف الذي يشغل الدراجة .
لنقم الان على العمل بفكرتك وهو تشغيل دراجتك على بطارية واحدة الوقت ليس بصفي الان مادام الطقس مقبولا ربما في المستقبل نتابع باللوحة التي صممتها .
هنا انت لست بحاجة لتعديل لفات المحرك فالاخ عبدالله // مع حبي واحترامي له // من مصر وبمصر لاتنتشر هذه الدراجات الا على مستوى ضيق حسب علمي
محرك هذه الدراجة يعمل على التيار اكثر منه بالنسبة للجهد فالمحرك يمكن ان يعمل على جهد اقله 5v نعم اخي خمسة فولتات لكن بتيار 10 امبير وما فوق .
هذا النوع من المحركات هو خليط بين محرك السيرفو و محرك الخطوة .
فلو شئت نستطيع بعون الله تعالى ان اجعل دراجتك تسير بسرعة ١٠٠ كم بالساعة عند تيار 50A لكن هذا سيكون على حساب المسافة و البطارية والمحرك .
كم هو سعة البطارية الذي تقترحه او المتوفر عندك
وكم هي المسافة التي ترغب بها على حساب السرعة
الدراجة الكهربائية الصينية اقصى سرعة لها ما بين ٣٥ و ٤٠ كم بالساعة لمسافة ٣٥ كم .
يمكنك ان تختار السرعة على حساب المسافة او بالعكس
تحياتي

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة مسلم11

اخي الكريم
كان لدي دراجة ٤٨ فولت وعدلتها نتيجة عطب لوحتها اكثر من مرة
ان المقصود بالتعديل هنا انني قمت على تصميم لوحة كاملة واستغنيت عن اللوحة او الكف الذي يشغل الدراجة .
لنقم الان على العمل بفكرتك وهو تشغيل دراجتك على بطارية واحدة الوقت ليس بصفي الان مادام الطقس مقبولا ربما في المستقبل نتابع باللوحة التي صممتها .
هنا انت لست بحاجة لتعديل لفات المحرك فالاخ عبدالله // مع حبي واحترامي له // من مصر وبمصر لاتنتشر هذه الدراجات الا على مستوى ضيق حسب علمي
محرك هذه الدراجة يعمل على التيار اكثر منه بالنسبة للجهد فالمحرك يمكن ان يعمل على جهد اقله 5v نعم اخي خمسة فولتات لكن بتيار 10 امبير وما فوق .
هذا النوع من المحركات هو خليط بين محرك السيرفو و محرك الخطوة .
فلو شئت نستطيع بعون الله تعالى ان اجعل دراجتك تسير بسرعة ١٠٠ كم بالساعة عند تيار 50A لكن هذا سيكون على حساب المسافة و البطارية والمحرك .
كم هو سعة البطارية الذي تقترحه او المتوفر عندك
وكم هي المسافة التي ترغب بها على حساب السرعة
الدراجة الكهربائية الصينية اقصى سرعة لها ما بين ٣٥ و ٤٠ كم بالساعة لمسافة ٣٥ كم .
يمكنك ان تختار السرعة على حساب المسافة او بالعكس
تحياتي

نعهم أخي الكريم
كنت اعتقد بأنه محرك DC بريشه تلامس

ابشر أخي "mh66" لقد حضر معنا اخونا مسلم ..
