وعليكم السلام ورحمة الله وبركاته
لا فرق بين الدارتين من حيث النتيجة
فكلا الدارتين خرجهما متناسق من حيث شكل النبضة اذ ان الخرج دائما عند الجبهة الصاعدة للاشارة الداخلة
الجبهة الصاعدة : هي لحظة ارتفاع الموجة من الصفر او مايعادله ( 0.7_0.6_0.8_1) فهذه القيم تعد صفرا بالنسبة للمستقبل ... الفوتوكوبلر
الجبهة النازلة او الهابطة هي لحظة انتقال الموجة من الجهد الاعلى الى الادنى
الان لاحظ كيف تم تصميم المكبران فترتيب الديودات الضوئية مختلف لكن بالمقابل مكان توصيلهما مختلف مما يجعل خرج المكبرين متناسق او مشابه
المقاومة المتغيرة وضت هنا كمقاومة شد متحكم بها

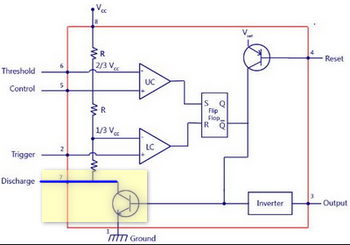

مقاومة الشد : هي مقاومة تقوم على تامين جهد على خرج اي مجموعة في حال كان خرجها عبارة عن ترانزستور بمجمع مفتوح .
بمعنى آخر لكل ترانزستور ثلاثة اطراف ( مجمع _ قاعدة _ مشع ) ....تمام
لو وضعنا الترانزستور NPN داخل المجموعة وقمنا بوصل مشعه الى سالب المجموعة وقاعدته مع خرج المجموعة وتركنا مجمعه دون وصل وقمنا على اقحام الترانزستور داخل المجموعة واخرجنا طرف المجمع للخارج بهذا الشكل المجموعة لن تخرج جهد بل ستسحب التيار عبر الترانزستور اذي ادخلناه بها هذا الخرج يسمى بالمجمع المفتوح .
لكن المجموعة lm358 تحوي على ترانزستورين الاولمتصل مجمعه مع الموجب و مشعه مع الخرج والثاني مجمعه مع الخرج ومشعه مع السالب وقاعدتي الترانزستورين مع بعضهما على خرج المجموعه داخليا مما يتيح للمجموعة ان تسحب وتعطي تيار
المقاومة المتغيرة الموصلة على مدخلي المقارن تقوم على تحديد الجهد المرجعي كما تفضلت .
تحياتي
|
