دائرة عملية لشحن بطارية 12 فولت مع حماية ضد ارتفاع حرارة البطاريه

[عبدالله حجازى]

السلام عليكم ورحمه الله

اليكم هذة الدائرة لشحن بطاريات 12 فولت مع مع حماية وفصل الشحن عند ارتفاع حرارة البطاريه
أو ارتفاع حرارة قتطرة التوحيد أو محول مصدر التيار

مع اختيار قيم العناصر الإلكترونيه بالحسابات العمليه لتنفيذ الدائرة بشكل عملي

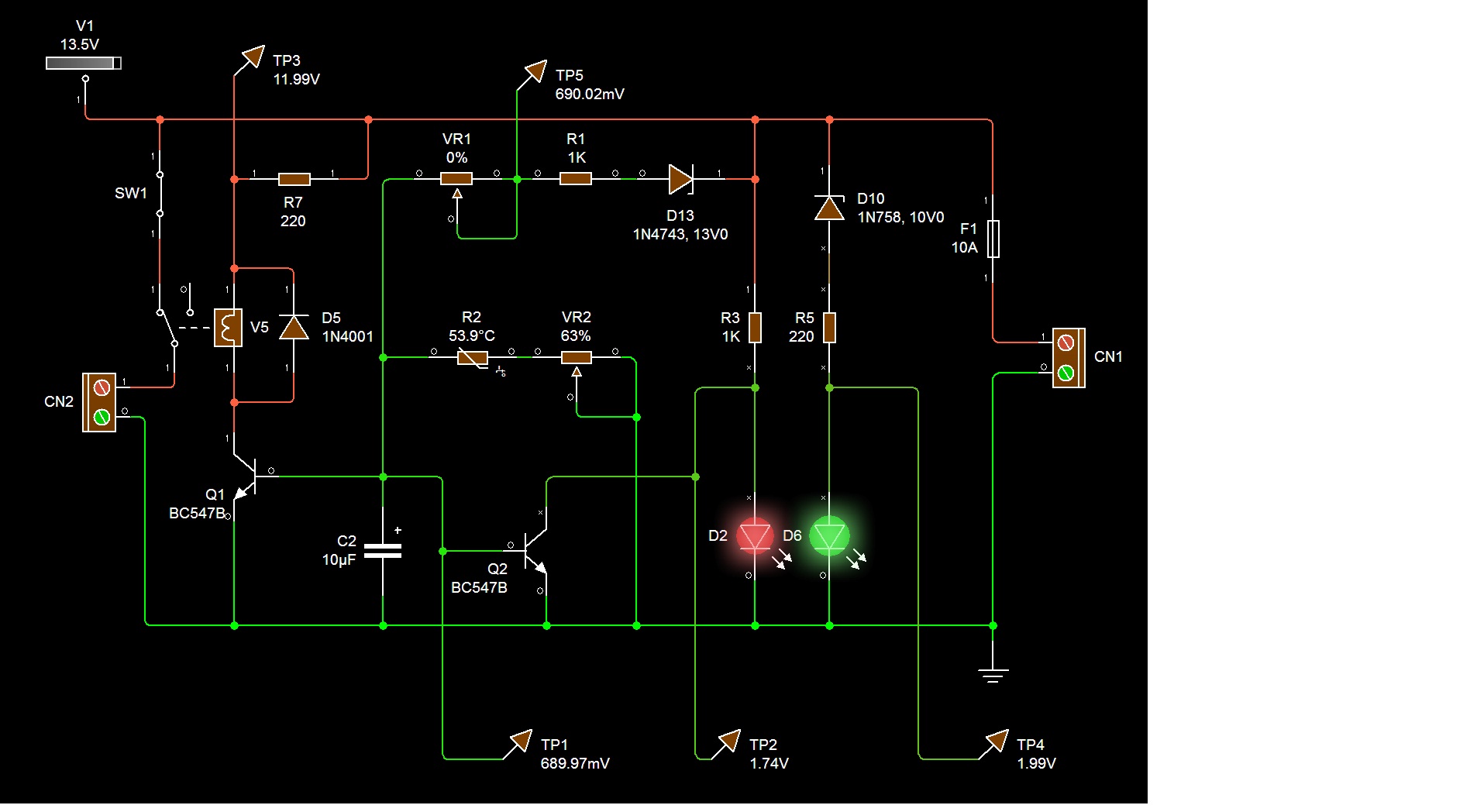

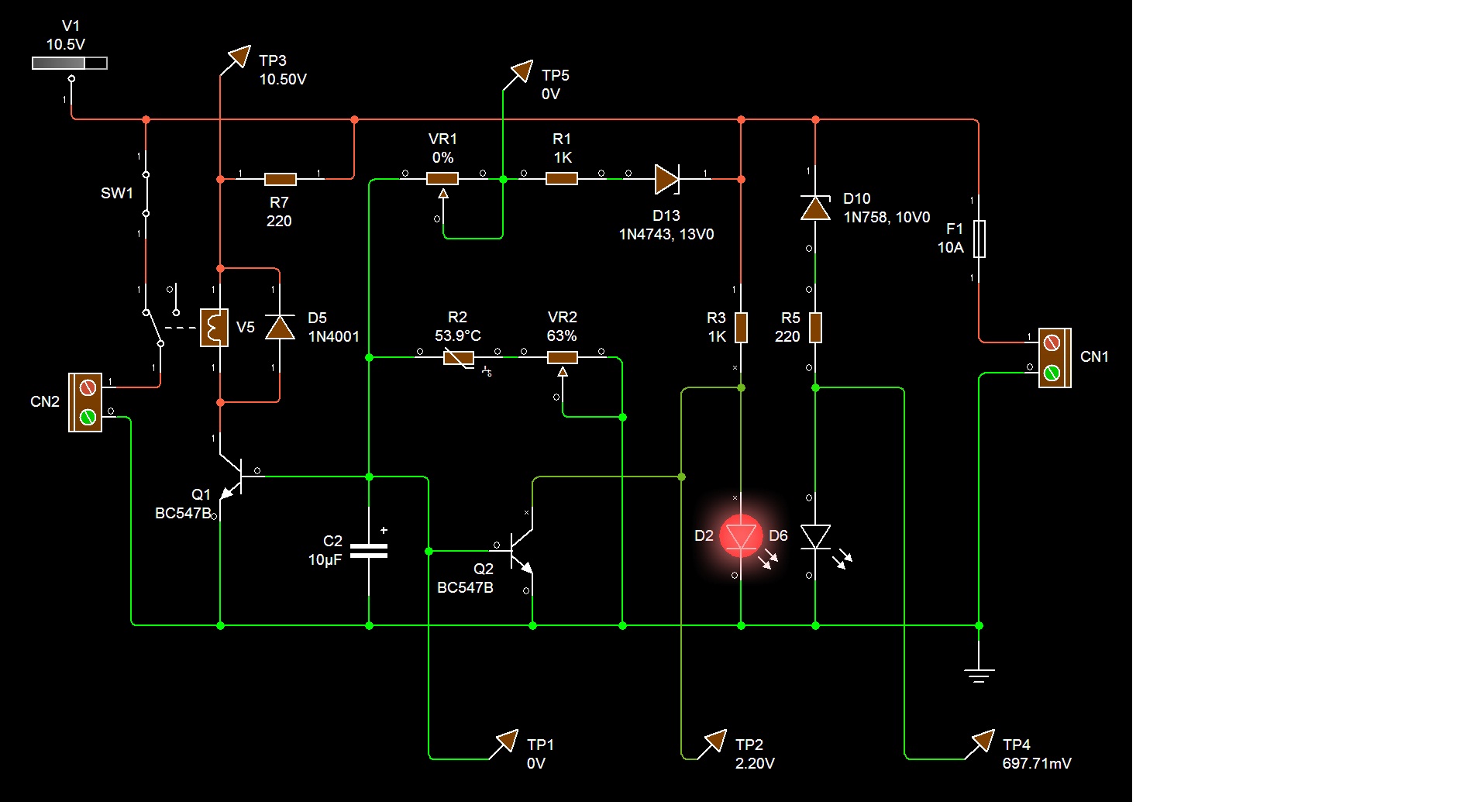

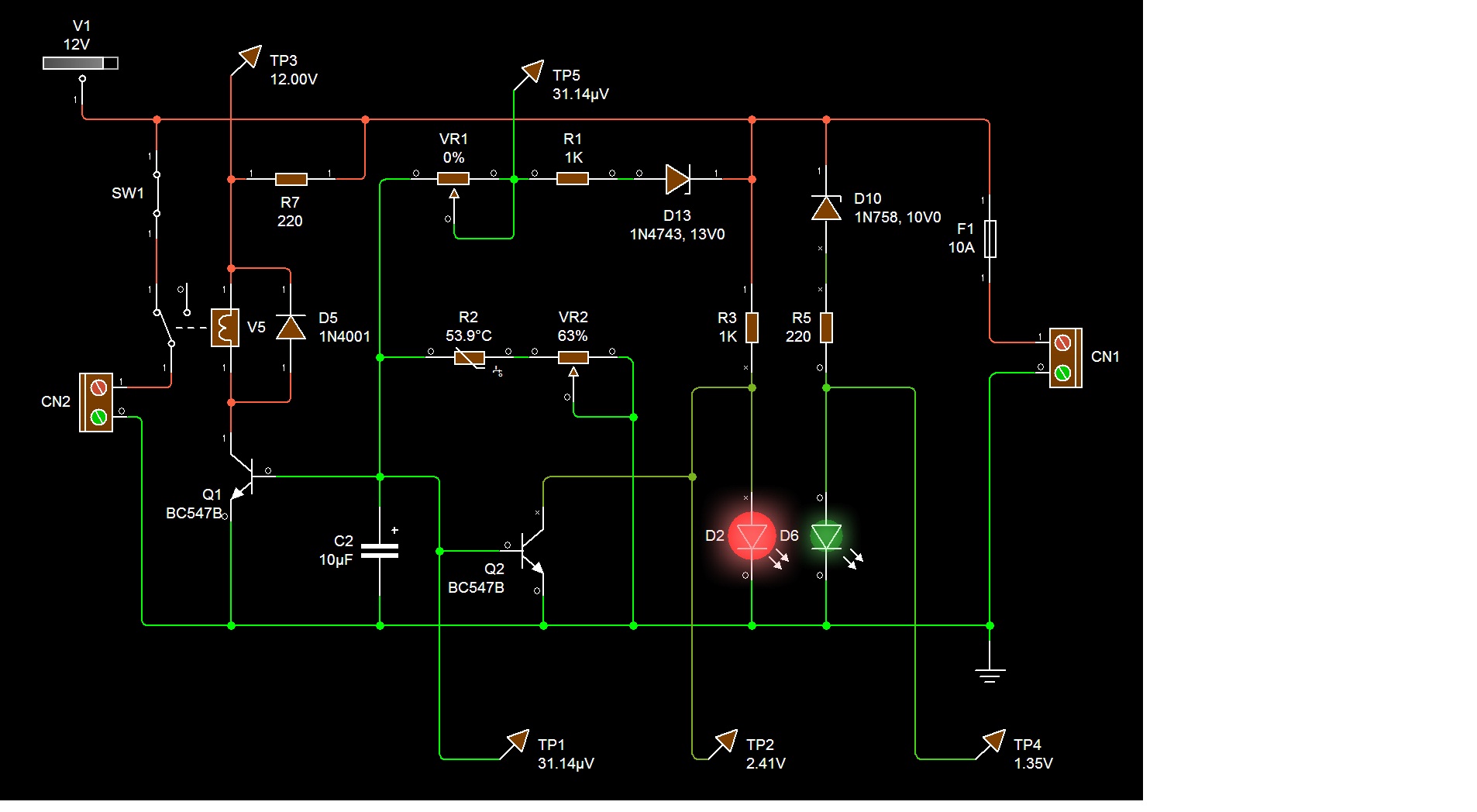

اليكم الدائرة في مراحل عمليه شحن البطاريه













توجد ملاحظه في الدائرة واترك لكم اكتشافها

بالتوفيق

[مسلم11]

السلام عليكم ورحمة الله وبركاته
الله يسعد ايامك و يفرحك باحبابك
اجمل ما رايت على النت منذ اشهر
فكرتك جميلة جدا جدا جدا في عرض دارة مع وجود ملاحظة بها .
اختبار اقبل به بصدر رحب
حسب ما رايت ان البطارية ستكون على المأخذ CN1 والمحول على المأخذ CN2
اعتقد ان الملاحظة بالريليه لم يفتح ويقطع التغذية عند انتهاء الشحن
اليس هذا صحيح (( ياالله ياالله ياالله )) يكون الجواب صحيح
تحياتي

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة مسلم11

السلام عليكم ورحمة الله وبركاته
الله يسعد ايامك و يفرحك باحبابك
اجمل ما رايت على النت منذ اشهر
فكرتك جميلة جدا جدا جدا في عرض دارة مع وجود ملاحظة بها .
اختبار اقبل به بصدر رحب
حسب ما رايت ان البطارية ستكون على المأخذ CN1 والمحول على المأخذ CN2
اعتقد ان الملاحظة بالريليه لم يفتح ويقطع التغذية عند انتهاء الشحن
اليس هذا صحيح (( ياالله ياالله ياالله )) يكون الجواب صحيح
تحياتي

وعليكم السلام ورحمه الله

اشكرك أخي الفاضل شكرا جزيلا

حسب ما رايت ان البطارية ستكون على المأخذ CN1 والمحول على المأخذ CN2

نعم هذا صحيح

اعتقد ان الملاحظة بالريليه لم يفتح ويقطع التغذية عند انتهاء الشحن

نعم الملاحظه بالراليه ...
ولكن مقدر حسب حسابات العناصر أن يعمل الراليه علي فصل مصدر التغذيه عن البطاريه عند تمام الشحن
وهنا المكثف C2 سيرتفع فرق الجهد علي طرفيه الي الوصول الي أكثر من00.7 فولت وتعمل الترنزوسترات Q2 علي عمل فتح مسار تدريجيا لتيار اللبد D2 و وتصريفه الي الأرضي و تنخفض اضاءة الليد الي أن يتوقف
وايضا قاعدة الترنزوستر Q1 متصلة بقاعدة الترنزوستر Q2 وهذا يجعل الترنزوستر Q1 بتغذية الراليه ويفصل مصدر التيار عن البطاريه

وهنا الملاحظه هي أن الراليه عندما يشتغل يسحب تيارة من البطاريه وهنا علي المدي الطويل متوقع أن تفرغ البطاريه وتقوم الدائرة بإعادة الشحن
علي عكس لو اعتمدنا تعذيه الراليه علي مصدر الطاقه بعيدا عن اليطاريه

بالنسبه للإختبار فهذا تواضع شديد من شخصك الكريم ..
أنت لديك من العلم والمعرفه الكثير والكثير

بارك الله فيكم
