بوردة باور سبلاي ريسيفر
قرأت أن الستاندباي ذو3.3فولت هو الجهد الذي يرسله البروسيسور لتقوم دائرة الباور بوظيفتها وتنتج جهودا تغذي مختلف الدارات ...لكني أجد هذا الفولت 3.3 في بعض بوردات الباور لكن في هذه البوردة المعروضة صورتها أدناه لايوجد نهائيا ويوجد خرج واحد فقط هو 12 فولت عند قياسه بالأفومتر لكن عند توصيل كارت الرسيفر معه يختفي الجهد تماما
الخرج عليه دايودي شوتكي سليم
مكثفات الخرج عليها 12فولت
المكثف الكبير بعد التوحيد عليه جهد 310فولت
ديودان بجوار الشوبر سليمين
الأوتوكبلر سليم
الأيسي 431 سليمة
ترانزستور التقطيع سليم
آيسي الباور للأسف ليس عليها بيانات ولا أعرف كيف أفحصها؟
المشكلة التي لم أستطيع فهمها أين 3.3فولت على الباور؟
وإذا كان البروسيسور هو من يرسل الجهد فإني لاأرى سلك توصيله مع الباور؟
فالباور فيه أربعة أسلاك إثنان معا للأرضي (الأسود والذي بجواره)
السلكين الآخرين لجهد 12فولت؟
الرجاء من لديه فكرة واضحة عن كيف يشتغل الستاند باي يوضح لي مراحلها مع كامل الشكر والتقدير

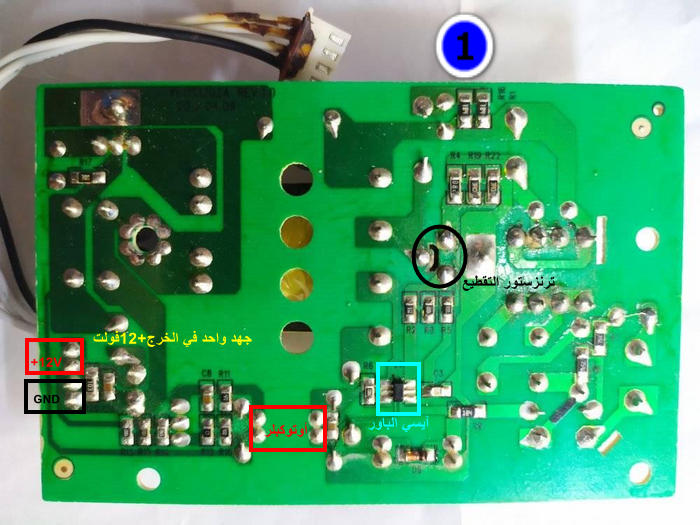

أرفقت صورتين للباور(وجه وظهر)
الستاندباي مطلع عيني
