اريد المساعده في دائرة تقوم بتوليد نبضه واحده عند توصيل التيار

[rekoo1997]

السلام عليكم ورحمه الله وبركاته
اريد دائره لتوليد نبضه كهربيه مقدارها 5 فولت تقريبا لمره واحده فقط حتي مع استمرار امدادها بالكهرباء

بشكل اوضح اريد دائره توليد نبضه لتشغيل ايسي 555 بمجرد وصول الكهرباء بدون مفتاح أو تدخل مني
وشكرا جدا

[burai nuraldaem]

وعليكم السلام والرحمه

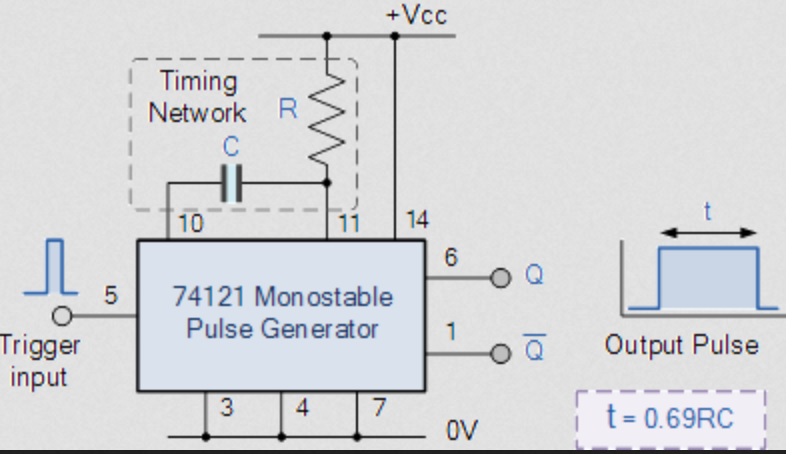

هذه دائره تحتاج لاضافه بسيطه فكر بها لعلها تلبي طلبك

وهي من هذا الموقع
https://www.electronics-tutorials.ws...onostable.html

[rekoo1997]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

وعليكم السلام والرحمه
هذه دائره تحتاج لاضافه بسيطه فكر بها لعلها تلبي طلبك

وهي من هذا الموقع
https://www.electronics-tutorials.ws...onostable.html

مبدئيا اشكر حضرتك جدا
من فهمي الدائره فهي تحتاج لاشاره لكي تعمل trigger pulse مثلها مثل 555
ما احتاجه هو تشغيل ic 555 monostable بمجرد توصيل التيار له ولا يعمل مره اخري الا إذا أعطيته نبضه علي trigger

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة rekoo1997

السلام عليكم ورحمه الله وبركاته
اريد دائره لتوليد نبضه كهربيه مقدارها 5 فولت تقريبا لمره واحده فقط حتي مع استمرار امدادها بالكهرباء

بشكل اوضح اريد دائره توليد نبضه لتشغيل ايسي 555 بمجرد وصول الكهرباء بدون مفتاح أو تدخل مني
وشكرا جدا

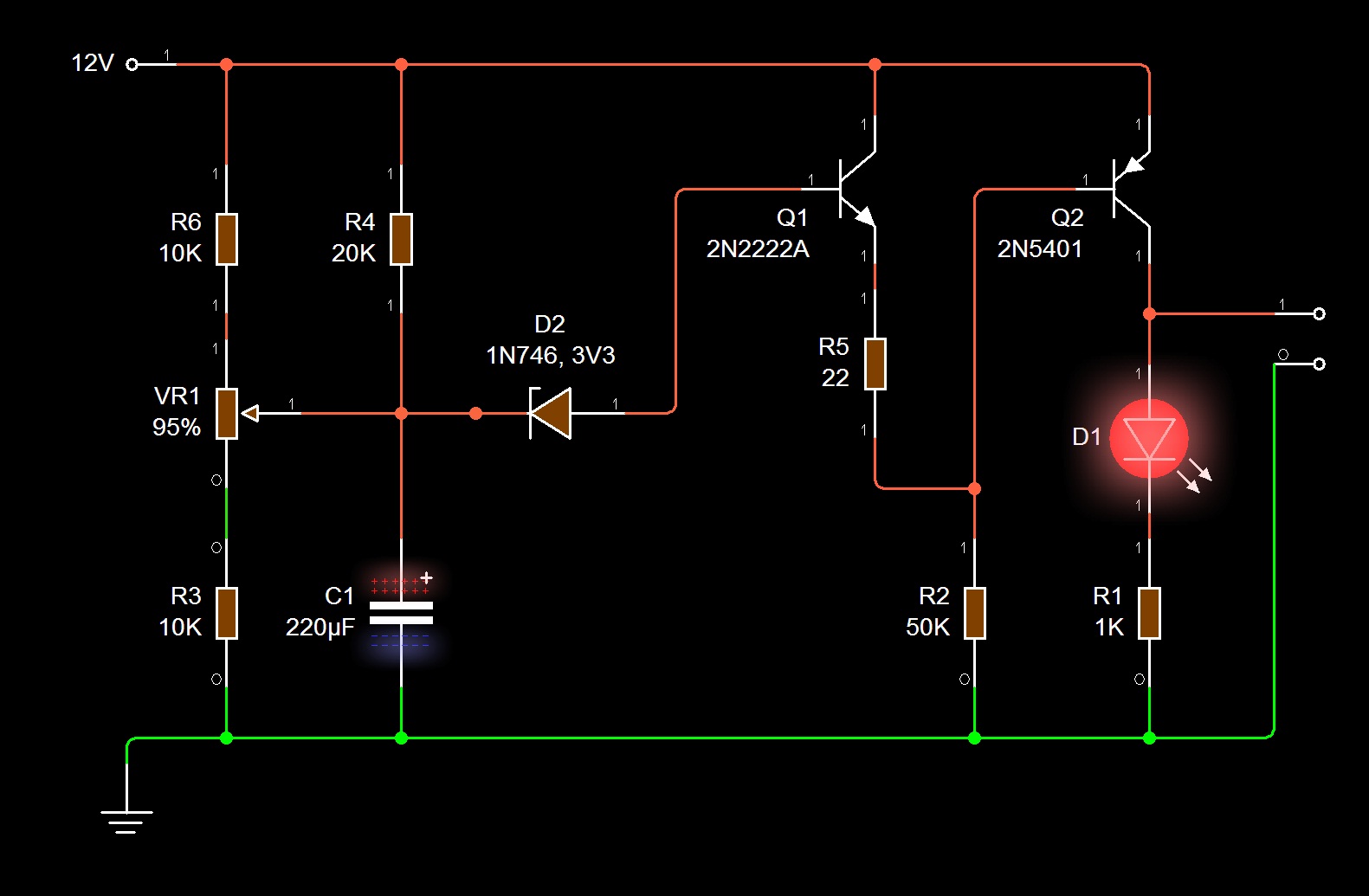

تفضل اخي

اليك هذا التصميم ويمكنك التحكم في زمن النبضه قبل القطع off

[rekoo1997]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

تفضل اخي

اليك هذا التصميم ويمكنك التحكم في زمن النبضه قبل القطع off

شكرا جدا اخي
لكن لي استفسارين
قمت بتجربة الدائره علي proteus ولم تعمل فهل هي مجربه أم لا
ثانيا ما مقدار المقاومه المتغيرة vr1
,وشكرا مره اخري لتعبك

[مسلم11]

السلام عليكم
اضافة لما تفضل به الاخوة
الامر لا يحتاج الا لمكثف توصلة على الطرف رقم ٢ والسالب من دارة المؤقت NE555 بوصلة احادي الاستقرار ويتم الامر كما تريد
يمكنك زيادة قيمة المكثف لزيادة عرض النبضة .
تحياتي

[rekoo1997]

المشاركة الأصلية كتبت بواسطة مسلم11

السلام عليكم
اضافة لما تفضل به الاخوة
الامر لا يحتاج الا لمكثف توصلة على الطرف رقم ٢ والسالب من دارة المؤقت NE555 بوصلة احادي الاستقرار ويتم الامر كما تريد
يمكنك زيادة قيمة المكثف لزيادة عرض النبضة .
تحياتي

اشكر حضرتك جدا علي المعلومه القيمه دي
بالفعل الأمر نجح معي بالطريقة المطلوبه
شكرا جدا
