مسجلات الازاحة shift register

[Bahaa599599]

السلام عليكم
محتاج شرح بسيط عن مسجلات الازاحة وكيفية استخدامها وتطبيقاتها
قرات عدة مقالات عنها لكن لم تصل الفكرة
شخص اخبرني انها تستطيع تقسيم الاشارة الى عدة اشارات لا اذكر عددهم بالضبط ولم يكن يملك الوقت للشرح الوافي
كان حديثنا وقتها عن التحكم بثمان موسفتات بطريقة h-bridge
لمحرك ستيبر بتوصيلة pibolar باشارة pwm واحدة من متحكم
واشارة اخرى لاتجاه سير المحرك

وجدت جزء من الدائرة وهي الموسفتات الثمان h-bridge مع درايفر لكل ٢ موسفت اما جزئية مسجل الازاحة بحثت عنها ولم اجد ما احتاج

فأرجو شرحها وكيفية استخدامها ان امكن
او ان تم شرحها سابقا بالمنتدى الرجاء اعطائي رابط الموضوع لان البحث لا يعمل دائما معي

[burai nuraldaem]

وعليكم السلام والرحمه
اخي الحبيب بهاء
تفضل المشاركه 41 في اول هذه الصفحه
https://www.qariya.info/vb/showthrea...t=85647&page=6
بالتوفيق

[burai nuraldaem]

وعليكم السلام والرحمه
اخي الحبيب بهاء
تفضل المشاركه 41 في اول هذه الصفحه
https://www.qariya.info/vb/showthrea...t=85647&page=6
بالتوفيق

[Bahaa599599]

مشكور اخ burai

[مسلم11]

السلام عليكم
مسجل الازاحة مبدأه بسيط وبشكل مختصر هو عبارة عن مجموعة تقوم على تجزئة النبضات المراد نقلها او المعطيات الى عددالمنافذ المتاحة لها اي خرجها ومن ثم دفع المعطيات المدخلة اليها تزامنا مع الجبهة الصاعدة لكل نبضة clok وفق المجموعة 74ls595
مسجل الازاحه قد يكون بدخل تسلسلي اي مدخل واحد وعدة مخارج او بالعكس .
ماهو رقم المجموعة التي تريدها
اقرأ ما عرضه عليك الاخ برعي من مشاركة ماجد لكن لا تاخذ به
فالاصل دفع المعطيات وليس مسكها كما قال بل تسجيلها في القوادح المضمنة بها ويجب معرفة الخانة الاولى من الاخيرة عكس ما قال ايضا .... لكي لا اشرح هذه المجموعة اكثر
احتاج لمعرفة رقم المجموعة لسهولة الشرح لكم .
تحياتي

[Bahaa599599]

اخ مسلم لا اعرف رقم المتكاملة المناسبة

[مسلم11]

https://e.top4top.io/m_1799hhezt6.bmp

https://f.top4top.io/m_1799vyulw7.bmp

https://g.top4top.io/m_17994yv159.bmp

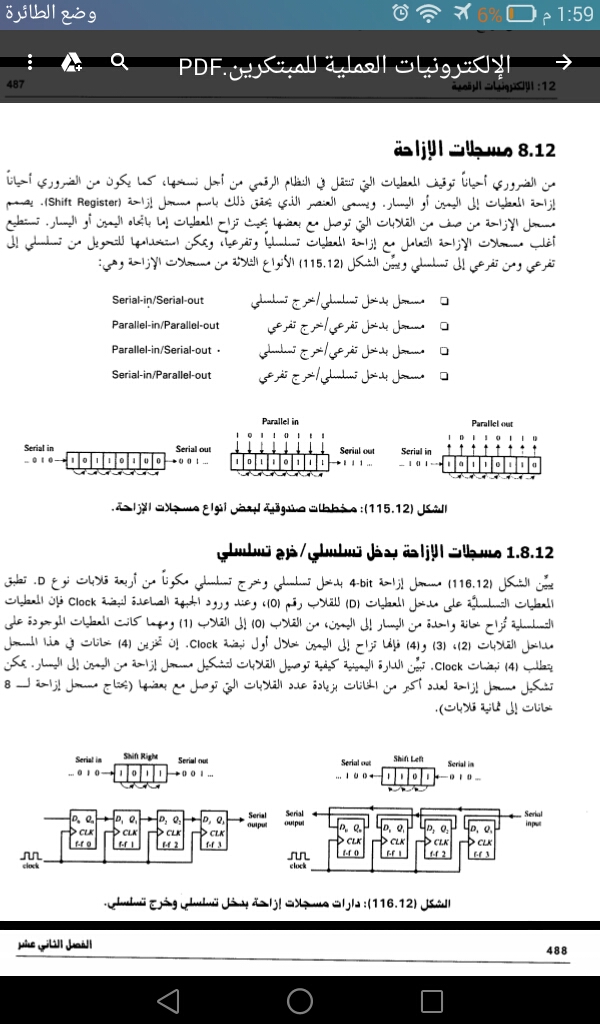

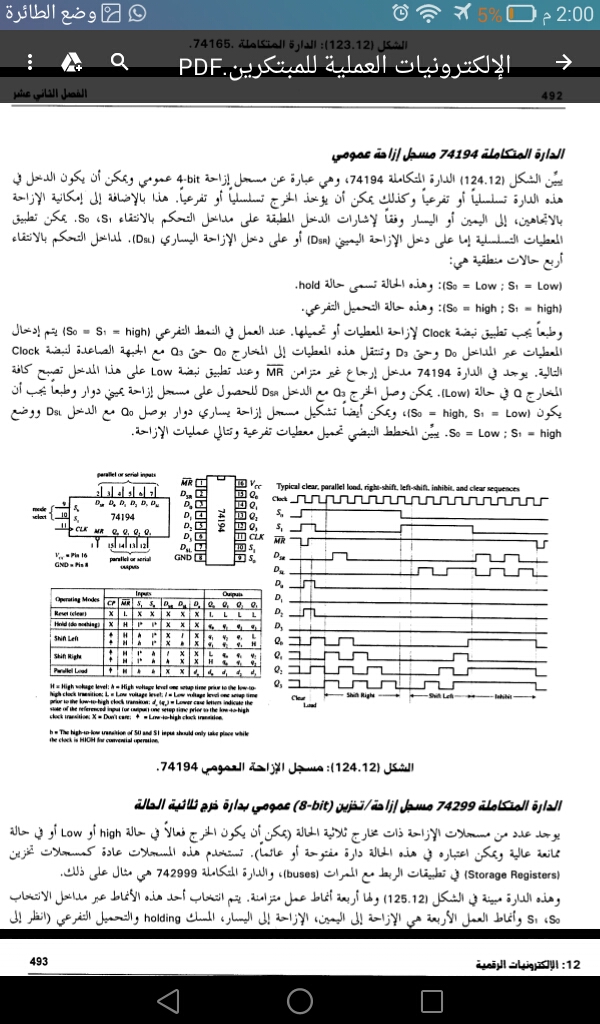

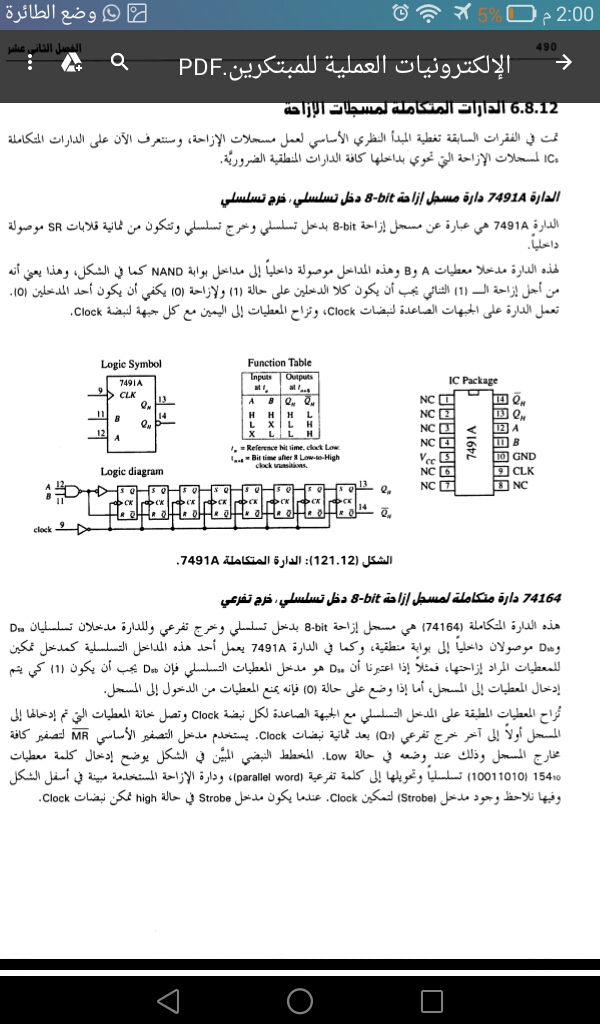

الصور الاولى من كتاب الالكترونيات للمبتكرين

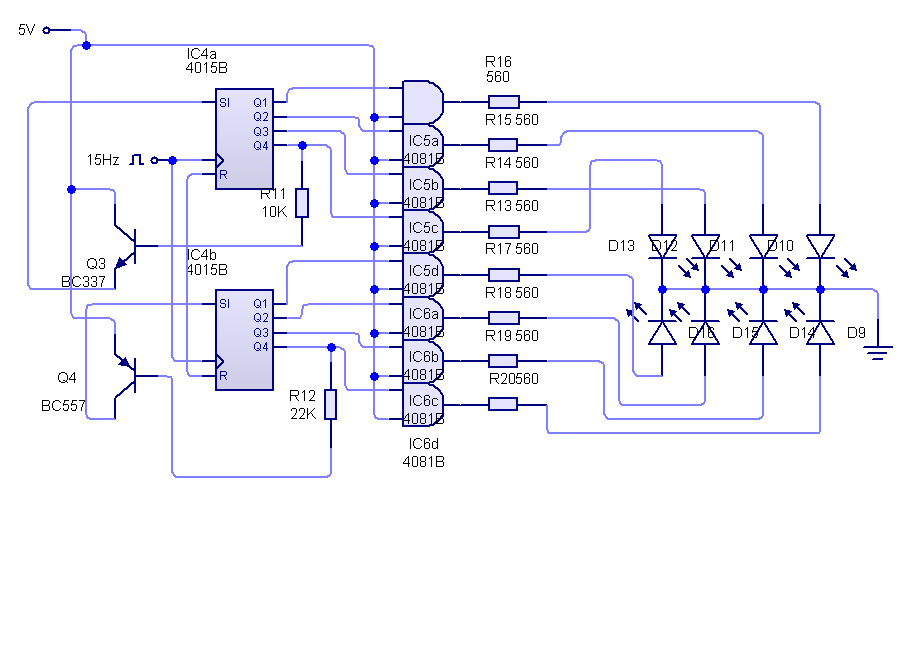

الثلاث الاخير هي تطبيق عملي للمسجلات
رجاء نفذها عبر الحاسب وحاول تغيير مكان الوصلات للتعرف عليها اكثر
لا تتردد باي استفسار
تحياتي
