اقتباس:
بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
|
وعليكم السلام ورحمه الله وبركاته
اقتباس:
لدى اى سى صوت TDA2005به ١١رجل بها بعض الاختصارات ارجو منكم توضيح بعض منها والاختصارات هى
SVRR&BOOTSTRAP
|
vsrr
supply-voltage-rejection-ratio
هي تسمي نسبه رفض تغير جهد التغذيه
وهي تصف مقدرة بعض الدوائر مثل مكبرات العمليات وبعض الدوائر المتكامله علي ثبات الخرج رغم تغير جهد التغذيه او عدم تاثر الخرج بتأرجح جهد التغذيه
وتستعمل النقطه 3 في المتكامله tda2005 لامتصاص هذه التغيرات
bootstrap
المكثفات المسمي bootstrap يمسي مكثف التهيئه ومهمته تظهر في المتكاملات التي يكون الخرج لها عباره عن قطب جامع totem-pole
كالاتي :
عندما يكون ترانزيستور npn هو العنصر العلوي في القطب الجامع لتحقيق حالة الدفع والجذب ولجعل الخرج يتارجح الي اعلي نقطه من جهد التغذيه الموجب

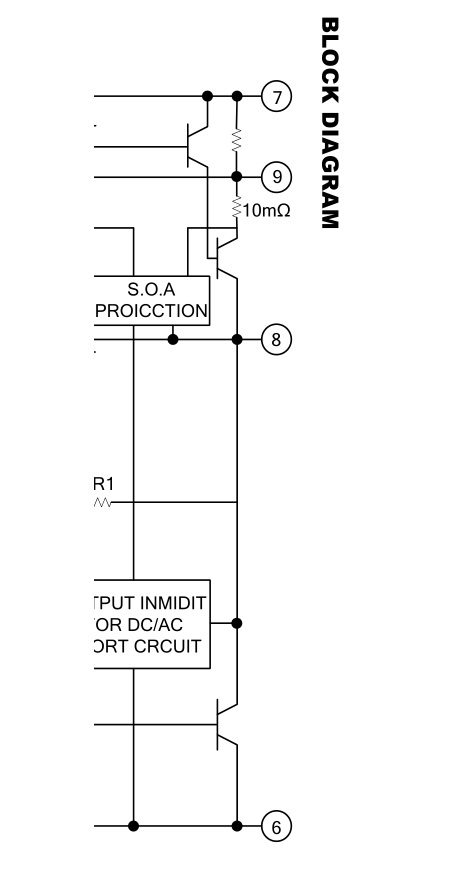

انظر الرسم ادناه للقطب الجامع حيث يربط المكثف بين النقطع 7 والنقطه 8 التي هي الخرج وبينهما تقع النقطه 9 التي تمثل التغذيه
انظر الترانزيستور الموجود قبل النقطه 8 ( باقي الشرح تحت الصوره )
هنا تحتاج الي تغذيه هذا الترانزيستور بتيار قاعده من جهد يكون اعلي من جهد التغذيه وهذا يكون عبر مكثف التغذيه
هذا المكثف يشحن ببطء بقيمه تساوي الفرق بين الخرج والجهد العلوي ,
ولذا عندما يتارج الخرج الي الاعلي يكون الجزء من المكثف غير الموصول مع الخرج له قيمه اعلي من قيمة التغذيه بقليل
ويستطيع بها الخرج ( الصوت المكبر هنا ) انا يصل لنقطه تكبير عاليه بدون ان يحصل له قص من تاثير جهد التغذيه .
بالتوفيق..
معنى الاختصارات
